تفاصيل المنتج

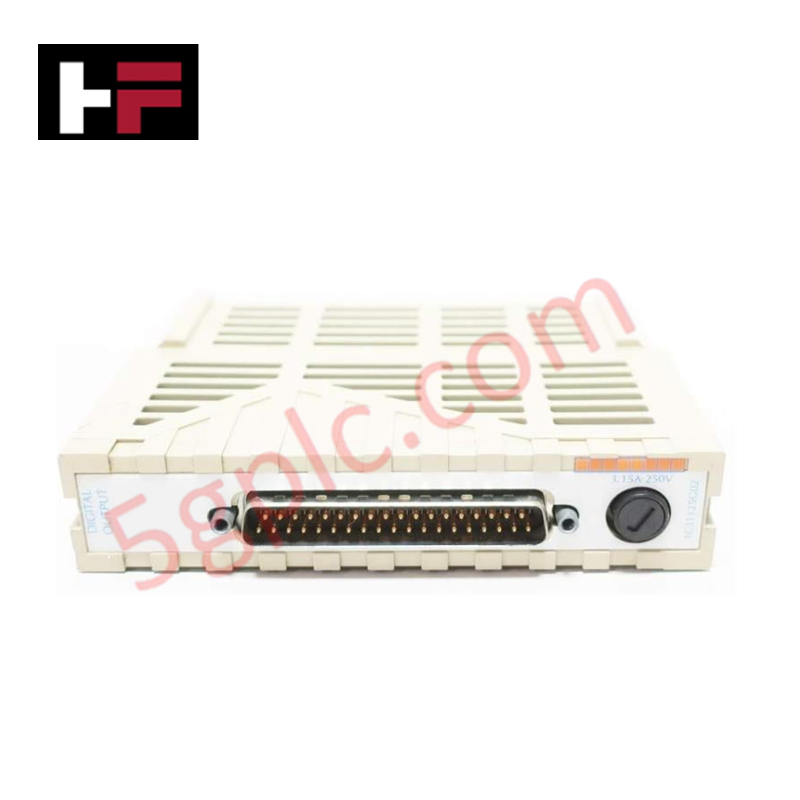

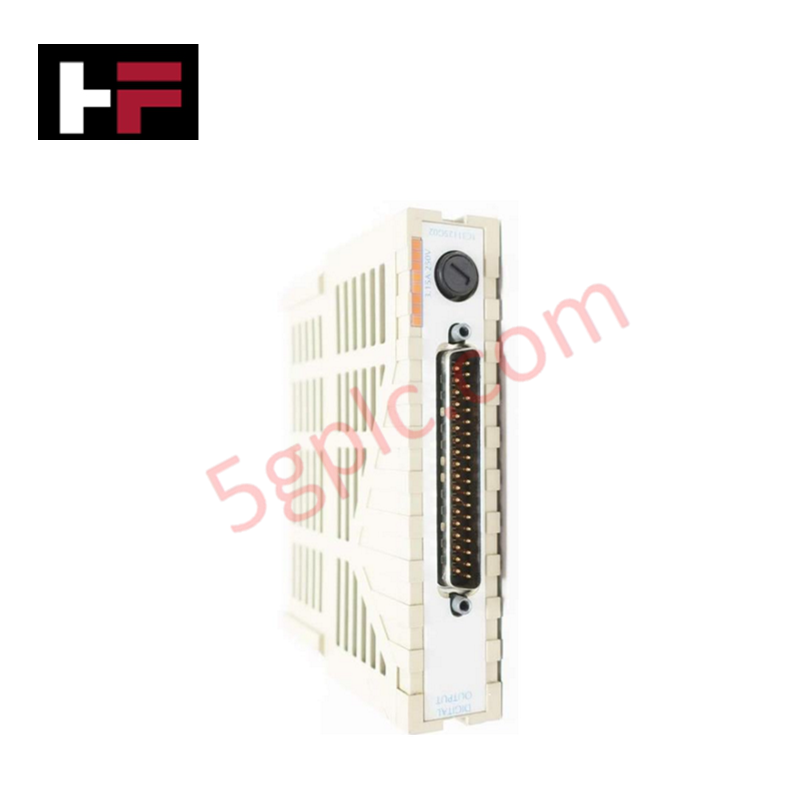

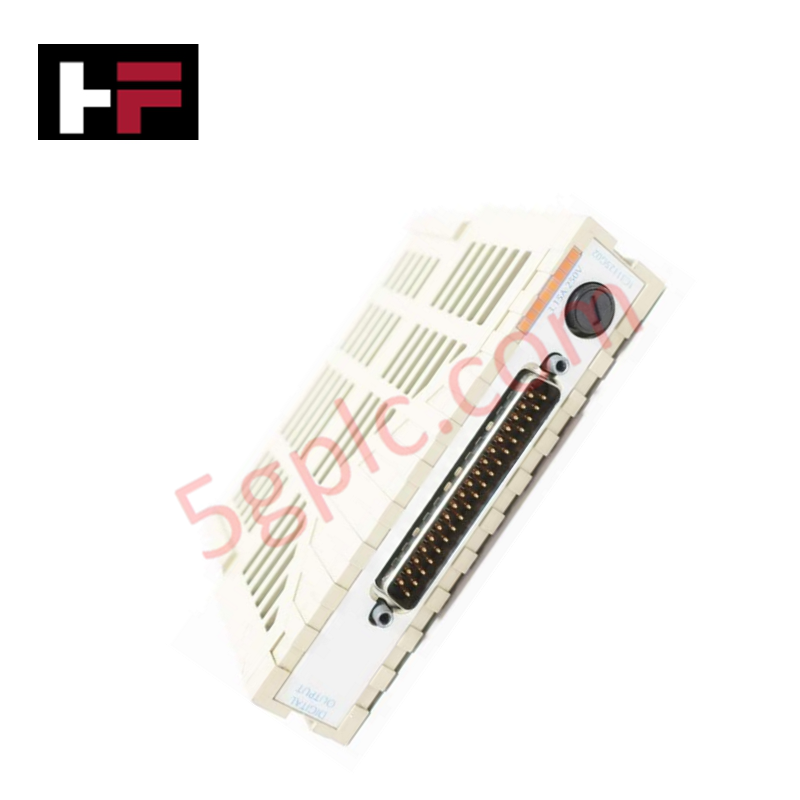

تم تكوينه لتنفيذ إشارة خرج منفصلة في منصات التحكم Ovation، يوفر Emerson 1C31125G02 (وحدة شخصية الإخراج الرقمي 1C31125G02) تنفيذًا مباشرًا للتحكم في خرج 16 قناة مفصولة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1C31125G02 |
| العلامة التجارية | Emerson |
| الأصل | محدد من قبل الشركة المصنعة |
| الوزن | 0.16 كجم |
| الأبعاد | شكل قياسي لوحدة Ovation PMOD |
| درجة حرارة التشغيل | نطاق قياسي صناعي |
| استهلاك الطاقة | يعتمد على النظام |
| عدد المخارج | 16 قناة |
| تصنيف المخرج | 3.15 أمبير عند 250 فولت تيار متردد |
العزل بين القنوات
تقدم وحدة 1C31125G02 16 قناة خرج منفصلة قادرة على تبديل الأحمال حتى 3.15 أمبير عند 250 فولت تيار متردد. تتميز بنية الوحدة بعزل بين القنوات لمنع انتقال الأعطال المحتملة في دائرة خرج واحدة إلى القنوات المجاورة أو الناقل الداخلي. يضمن هذا العزل الكهربائي احتواء الاضطرابات الناتجة عن الأحمال الحثية ضمن مسار الخرج، مما يحافظ على سلامة الإشارة المطلوبة للتحكم الدقيق المنفصل. تعمل الوحدة كواجهة شخصية داخل رف الإدخال/الإخراج، حيث تعالج أوامر المنطق عالية المستوى إلى تغييرات في حالة التلامس الفيزيائي للمشغلات أو مجموعات المرحلات المتصلة بالميدان.
الأسئلة المتكررة
س: هل تدعم وحدة 1C31125G02 الاستبدال الساخن في هيكل الإدخال/الإخراج Ovation؟
ج: تم تصميم الوحدة لعمليات الاستبدال الساخن. يجب على المشغلين التأكد من تعطيل الحلقات التحكمية المرتبطة في برنامج محطة الهندسة قبل استخراج الوحدة لمنع انتقالات حالة غير متوقعة لأجهزة الميدان.
س: ما هي القيود المتعلقة بتبديل الأحمال الحثية باستخدام هذه الوحدة؟
ج: تصنف الوحدة لتحمل 3.15 أمبير عند 250 فولت تيار متردد. عند تبديل الأحمال ذات الحث العالي، تحقق من استخدام وسائل كبح مناسبة (مثل MOV أو RC snubbers) على جانب الميدان لتقليل الجهد العكسي العالي وتمديد عمر مكونات التبديل الداخلية.
إرشادات التركيب في الميدان
- افحص فتحة رف الإدخال/الإخراج للتأكد من نظافة الموصل ومحاذاة الناقل قبل تركيب وحدة 1C31125G02.
- ثبت الوحدة بإحكام لضمان اتصال آمن مع ناقل الناقل، مما يسمح بتوصيل الطاقة والبيانات بشكل صحيح.
- وصل أسلاك خرج الميدان إلى كتلة المحطات المخصصة، مع التأكد من أن مقطع الموصل يلبي متطلبات التيار للحمل.
- مرر كابلات الخرج في صواني الجهد المنخفض المخصصة، مع الحفاظ على فصل مادي عن مسارات إشارات الإدخال التناظرية الحساسة لتجنب التداخل الكهرومغناطيسي.
- أكد حالة الخرج بمراقبة مصابيح LED في واجهة الوحدة الأمامية وإجراء اختبار وظيفي على مستوى المنطق عبر واجهة المستخدم الخاصة بوحدة تحكم Ovation.
