تفاصيل المنتج

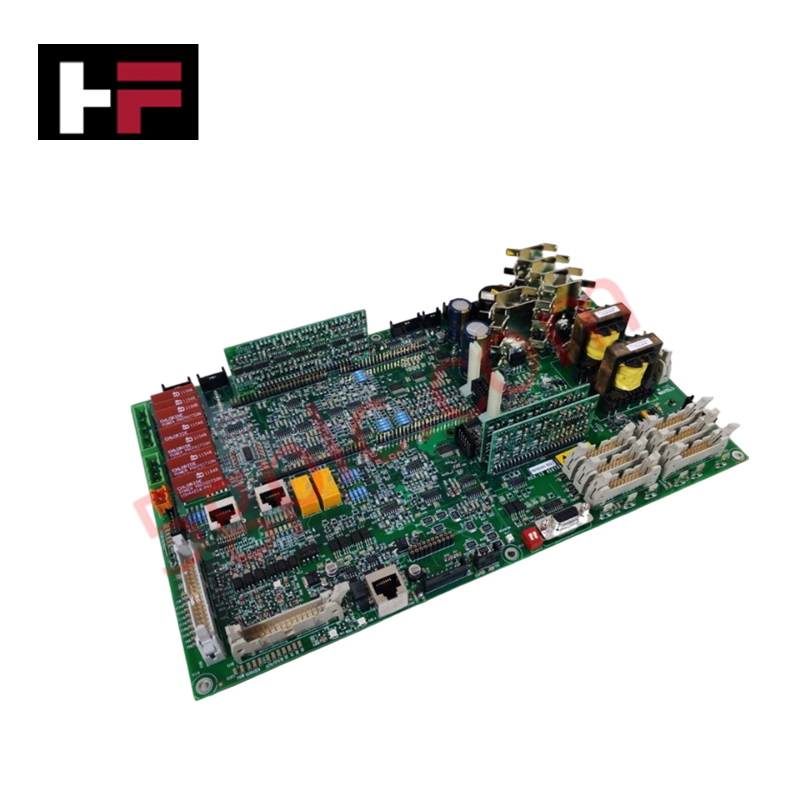

المهيأة لتحويل الطاقة من التيار المستمر إلى التيار المتردد في بنية التحكم بالعمليات، توفر Emerson 15B10934G1 (لوحة العاكس 15B10893G1) تنفيذًا ماديًا وكهربائيًا مباشرًا. وهي تحوّل مدخلات التيار المستمر إلى مخرجات تيار متردد منظَّمة لتزويد منطق الوحدات الداخلية وواجهات ناقل التحكم بالطاقة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 15B10934G1 |
| العلامة التجارية | Emerson |
| الطراز الأساسي | 15B10893G1 |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.2 رطل (0.09 كجم) |
| الأبعاد | 2.5 سم × 27.9 سم × 25.4 سم |
| درجة حرارة التشغيل | من -40 إلى +60 درجة مئوية |
| استهلاك الطاقة | حمل العاكس القياسي للنظام |
| نوع اللوحة | لوحة العاكس |
| جهد الإدخال | إدخال تيار مستمر (يعتمد على النظام) |
| جهد الخرج | خرج تيار متردد منظَّم |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| الملوثات المحمولة جوًا | ISA-S71.04-1985 الفئة G3 |
| مقاومة الصدمات | موجة نصف جيبية بقوة 10 g لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من القمة إلى القمة (من 2 إلى 13.2 هرتز)، و0.7 g (من 13.2 إلى 150 هرتز) |
بروتوكول حلقات HART بقدرة 4-20 mA والعزل بين القنوات
تعزل لوحة العاكس 15B10934G1 مخرجات طاقة التيار المتردد المحوَّلة عن مراحل إدخال التيار المستمر الأساسية عبر محولات مدمجة وحواجز جلفانية. ويمنع أسلوب العزل هذا اختلافات جهد التأريض والنبضات العابرة الناتجة عن تبديل الطاقة من إفساد الإشارات التناظرية منخفضة المستوى عبر قنوات التحكم المتجاورة، مما يحافظ على سلامة الخط لأجهزة بروتوكول حلقات HART بقدرة 4-20 mA التي تعمل داخل نظام الغلاف نفسه.
الأسئلة الشائعة
س: ما المعايير البيئية التي تستوفيها لوحة العاكس 15B10934G1 للتركيبات القاسية؟
ج: تتوافق اللوحة مع معايير ISA-S71.04-1985 من الفئة G3 الخاصة بالملوثات المحمولة جوًا، وتعمل ضمن نطاق درجات حرارة يتراوح من -40 إلى +60 درجة مئوية.
س: كيف تُحدَّد مواصفات الاهتزاز والصدمات الميكانيكية لهذه اللوحة العاكسة؟
ج: تتحمل الأجهزة نبضات صدمية نصف جيبية بقوة 10 g لمدة 11 مللي ثانية، وأنماط اهتزاز بسعة 1 مم من القمة إلى القمة (من 2 إلى 13.2 هرتز) وبقوة 0.7 g (من 13.2 إلى 150 هرتز).
س: هل تتطلب الوحدة مراوح تبريد خارجية مخصصة؟
ج: تعتمد اللوحة على التبريد بالحمل الحراري السلبي داخل فراغات الهواء في الخزانة، شريطة ألا تتجاوز درجات الحرارة المحيطة المحلية +60 درجة مئوية.
إرشادات التركيب الميداني
- افصل جميع مصادر إمداد التيار المستمر الأساسية عن الطاقة قبل إدخال لوحة العاكس أو إخراجها من مجموعة التثبيت.
- تحقّق من محاذاة فتحة الهيكل، وقم بمحاذاة موصلات حافة اللوحة مع مسارات توجيه اللوحة الخلفية.
- ثبّت اللوحة بإحكام في موصلات اللوحة الخلفية لضمان اكتمال التلامس.
- أحكم ربط مسامير التثبيت العلوية والسفلية لتأمين اللوحة ضد أنماط الاهتزاز الصناعي.
- تحقّق من سلامة تأريض الهيكل لتمكين الحماية الكاملة من التفريغ الكهروستاتيكي والتداخل الكهرومغناطيسي.
