تفاصيل المنتج

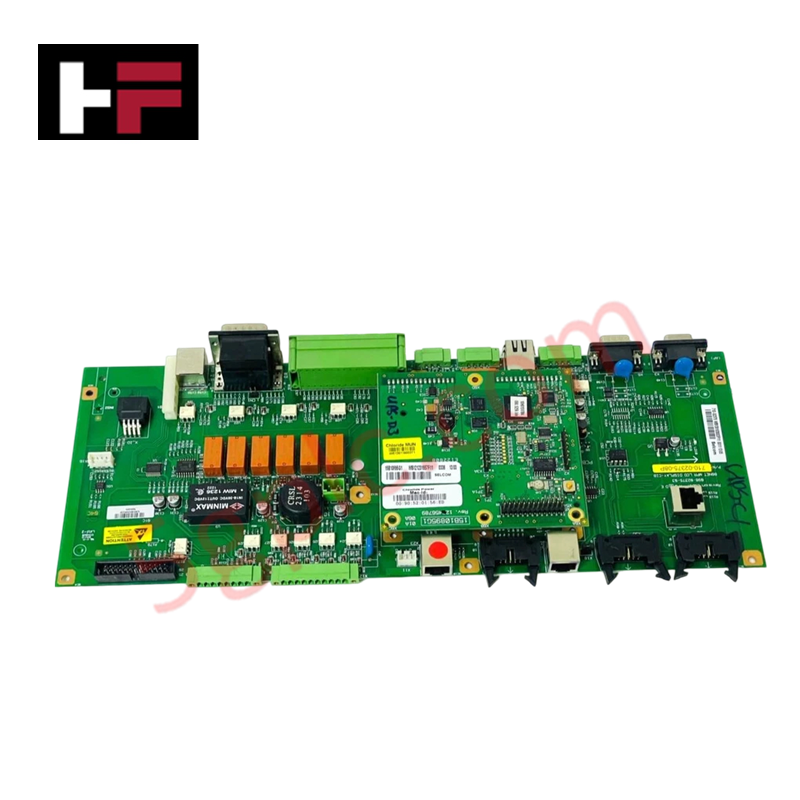

تعمل لوحة الطاقة الشبكية Emerson 15B10895G1، المُدرجة أيضًا باسم 15B10895G1، كمكوّن عتادي مخصص لتحويل خط التيار المتردد وتنظيم الجهد المستمر داخل شبكات التحكم الصناعية. وتستقبل مدخلات طاقة المرافق الأساسية لتوفير جهود تشغيل مستمرة بالتيار المستمر لتجميعات اللوحة الخلفية للتحكم.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 15B10895G1 |
| العلامة التجارية | Emerson |
| الطراز الأساسي | 15B10895G1 |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.2 رطل (0.09 كجم) |
| الأبعاد | 2.5 سم × 27.9 سم × 25.4 سم |
| درجة حرارة التشغيل | من -40 إلى +60 درجة مئوية (من -40 إلى +140 درجة فهرنهايت) |
| استهلاك الطاقة | استهلاك قياسي للوحة الداخلية |
| جهد الإدخال | 100-240 فولت تيار متردد |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| الملوثات المحمولة جوًا | ISA-S71.04-1985 الفئة G3 |
| مقاومة الصدمات | 10 g لموجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من القمة إلى القمة (من 2 إلى 13.2 هرتز)، و0.7 g (من 13.2 إلى 150 هرتز) |
بروتوكول حلقة 4-20 mA HART والعزل بين القنوات
تتضمن لوحة الدوائر 15B10895G1 حواجز عزل جلفاني بين أطراف إدخال التيار المتردد وحافلات التوزيع الداخلية منخفضة الجهد. ويمنع هذا الفصل المادي الضوضاء ذات النمط المشترك من جانب الخط، وحلقات التأريض، والارتفاعات المفاجئة للجهد العالي من الانتقال إلى حلقات معالجة الإشارات التناظرية الحساسة في الحقل، مما يحافظ على دقة الإشارة الأساسية للأجهزة المتصلة التي تستخدم بروتوكول حلقات 4-20 mA HART عبر قطاعات النظام.
الأسئلة الشائعة
س: ما نطاق جهد إدخال الخط الذي تقبله لوحة الدوائر 15B10895G1؟
ج: تعمل اللوحة ضمن نطاق واسع لتغذية التيار المتردد من 100 إلى 240 فولت تيار متردد، من دون الحاجة إلى ضبط مقابس الجهد يدويًا.
س: هل تناسب لوحة الدوائر 15B10895G1 بيئات حاويات الحقل المسببة للتآكل؟
ج: نعم، تستوفي اللوحة مواصفات ISA-S71.04-1985 الفئة G3 لمقاومة الملوثات الكيميائية المحمولة جوًا.
س: هل يمكن للوحة تحمل أنماط الاهتزاز القياسية للحاويات الصناعية؟
ج: اللوحة مصنفة لتحمل إزاحة مقدارها 1 مم من القمة إلى القمة ضمن نطاق 2 إلى 13.2 هرتز، وتسارعًا قدره 0.7 g ضمن نطاق 13.2 إلى 150 هرتز.
إرشادات التركيب الميداني
- افصل جهد مصدر التيار المتردد الرئيسي وأمّن عزله قبل تركيب مجموعة لوحة الدوائر أو صيانتها.
- تحقق من اتجاه اللوحة، وقم بمحاذاة دعامات التركيب أو موجهات حافة البطاقة داخل هيكل الجهاز قبل تثبيت اللوحة بالكامل في مكانها.
- أحكم ربط جميع مسامير التثبيت وفق حدود عزم الربط المحددة لضمان الثبات الميكانيكي في مواجهة الاهتزاز المحيط.
- صِل خطوط التيار المتردد الواردة بأطراف التوصيل اللولبية المخصصة، مع التأكد من إحكام إنهاء أسلاك التأريض الوقائي.
- افحص مصاهر خط طاقة الإدخال، وتحقق من نظافة توصيلات الأطراف قبل إعادة توصيل طاقة التيار المتردد من المرفق.
