تفاصيل المنتج

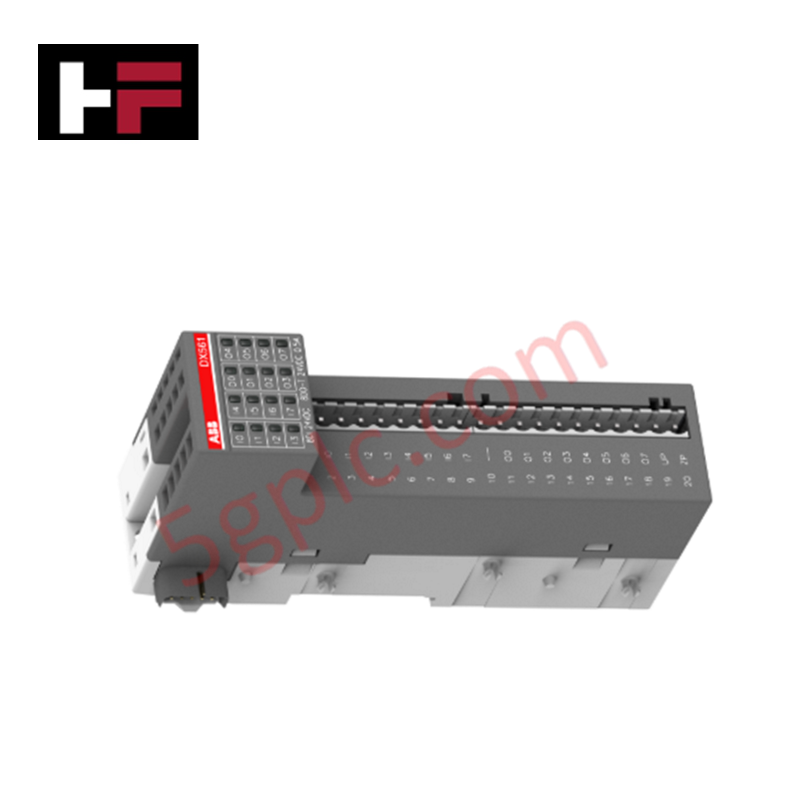

تعمل وحدة ABB DX561 1TNE968902R2301، المعروفة أيضًا باسم وحدات الإدخال/الإخراج الرقمية DX561، كمكون مادي مخصص لمعالجة الإشارات المنفصلة ضمن منصات الأتمتة ABB S500-eCo. تقوم الوحدة بمعالجة 8 قنوات إدخال رقمية مع قدرة السحب/الإمداد إلى جانب 8 مخارج ترانزستور رقمية بتكوين سلك واحد.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | DX561 (رمز الطلب: 1TNE968902R2301) |
| العلامة التجارية | ABB |
| المنشأ | ألمانيا |
| الوزن | 0.12 كجم |
| الأبعاد | 34 مم × 74 مم × 135 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | مزود بالطاقة عبر اتصال نظام 24 VDC |
| الإدخالات الرقمية | 8 DI (24 VDC، قابل للتكوين للسحب/الإمداد) |
| المخرجات الرقمية | 8 DO (24 VDC، مخارج ترانزستور 0.5 A) |
| توبولوجيا الأسلاك | هيكلية اتصال بسلك واحد |
| نوع المنتج | وحدات الإدخال/الإخراج الرقمية |
توافق فلاش البرنامج الثابت ومعالجة الإدخال/الإخراج الحتمية
تتصل وحدة DX561 بحامل وحدة المعالجة المركزية S500-eCo عبر موصلات ناقل جانبية عالية الكثافة، مع الحفاظ على توافق صارم لفلاش البرنامج الثابت عبر منصة المتحكم. تضمن مراحل التبديل الداخلية تنفيذ مسح إدخال/إخراج حتمي وسرعة اتصال عالية لناقل اللوحة الخلفية، حيث تنقل 16 حالة إشارة منفصلة في كل دورة بدون تأخير أو تجاوزات في المخزن المؤقت.
الأسئلة المتكررة
س: هل تدعم وحدة DX561 التبديل الساخن على ناقل طرفي S500-eCo النشط؟
ج: لا. يجب فصل طاقة النظام ومصادر 24 VDC الميدانية قبل تركيب أو إزالة الوحدة لتجنب أخطاء اتصال ناقل اللوحة الخلفية أو تلف مخارج الترانزستور.
س: كيف يتم تكوين جهات اتصال الإدخال الميداني للسحب والإمداد على قنوات الإدخال الرقمية الثمانية؟
ج: تدعم قنوات الإدخال الرقمية كلًا من تخطيطات الأسلاك للسحب (NPN) والإمداد (PNP)، ويتم تكوينها بتغيير جهد المرجع العائد المشترك على كتلة المحطات الأمامية للوحدة.
إرشادات التثبيت الميداني
- ثبت وحدة DX561 على سكة DIN قياسية بعرض 35 مم بجانب وحدة المعالجة المركزية S500-eCo أو قاعدة التوسعة.
- حرك الوحدة جانبياً حتى يتم توصيل موصل ناقل اللوحة الخلفية الجانبي بالكامل في موصل الرف المجاور.
- وصل مصدر طاقة 24 VDC الميداني، والإدخالات الرقمية، وأسلاك حمل الترانزستور 0.5 A وفقًا لمخطط دبابيس السلك الواحد.
- تأكد من أن سكة DIN تحافظ على توصيل منخفض المقاومة مع شريط تأريض الخزانة الرئيسي لتوفير حماية كافية ضد الضوضاء الكهربائية عالية التردد.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
