تفاصيل المنتج

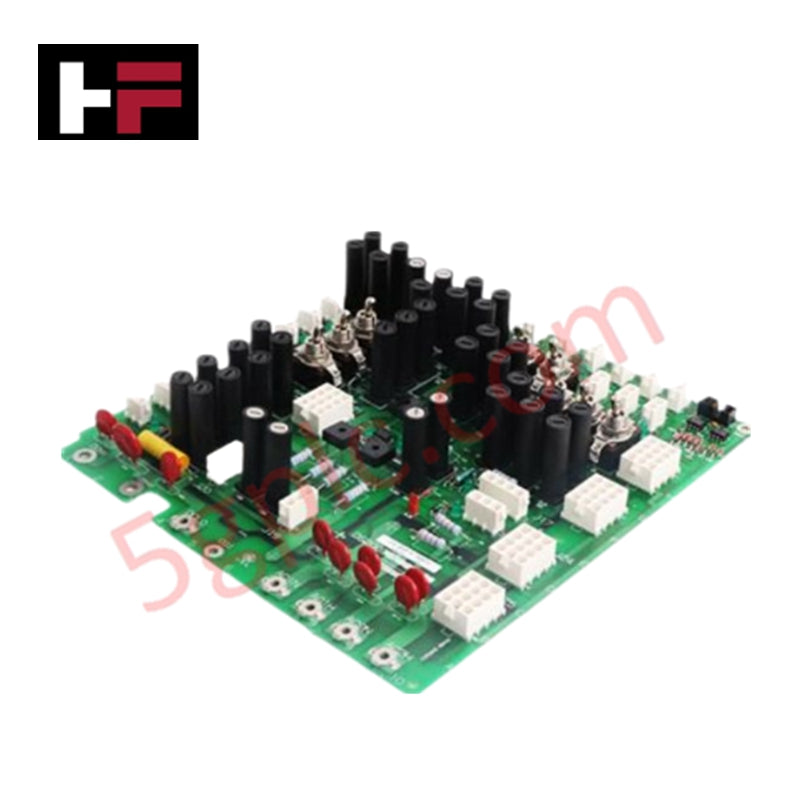

يعمل GE DS200TCPDG1B، المعروف أيضًا باسم وحدة توزيع الطاقة DS200TCPD، كمكون مادي مخصص لتنظيم الطاقة وحماية الدوائر ضمن منصات نظام التحكم في التوربينات Mark V.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | DS200TCPDG1B |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الأداء الأساسي | 8 مفاتيح تبديل، 36 فيوز، 36 مؤشر LED للحالة OK، 4 أطراف إشارة |
التكامل مع التحكم الصناعي والمحركات
يدعم DS200TCPDG1B بنية Mark V القياسية من خلال توزيع الطاقة بالمنطق الثابت ومراقبة الأعطال. سرعة اتصال ناقل اللوحة الخلفية وكثافة الإدخال/الإخراج محدودة بطبيعة تصميم الوحدة السلكي الصلب، مما يمنع التكوين عبر البرمجيات أو توافق فلاش البرنامج الثابت. يتم الحفاظ على سلامة الإشارة عبر القفز اليدوي BJS، الذي يسهل عزل مرجع الأرض للأنظمة المرجعية الخارجية. يقتصر الكشف الحتمي عن الأعطال على حالة الفيوز الفيزيائية، المشار إليها بواسطة 36 مؤشر LED مدمج للحالة OK، مما يوفر رؤية حالة محلية في الوقت الحقيقي دون الاعتماد على بروتوكولات الشبكة الرقمية.
الأسئلة المتكررة
س: هل يتوفر تكوين عبر البرمجيات لهذه الوحدة؟
ج: لا. يعمل DS200TCPDG1B حصريًا عبر منطق سلكي صلب. يقتصر التكوين على وضعية المفاتيح الفيزيائية وضبط قفز مرجع الأرض BJS.
س: هل يمكن تكوين اللوحة لنطاقات إدخال طاقة مختلفة؟
ج: تتم إدارة تحويل الطاقة بواسطة لوحة الدوائر المطبوعة DACA الخارجية. تم تصميم وحدة DS200TCPDG1B لاستقبال الطاقة المعالجة وتوزيعها عبر دوائرها الـ36 المحمية بالفيوز؛ ولا تقوم بتنظيم إدخال الطاقة الأساسي بنفسها.
س: ما الغرض من مصباحي LED الأحمرين على اللوحة؟
ج: تعمل مصابيح LED الحمراء كمؤشرات عطل. إذا أضاءت، فهذا يدل على وجود خلل عام على مستوى اللوحة، مما يشير إلى أن الدوائر الداخلية للوحدة تحتاج إلى فحص يدوي وتحقق تشخيصي.
إرشادات التركيب الميداني
- استبدال الفيوز: في حالة احتراق فيوز (يشير إليه مؤشر LED OK المطفي)، افصل اللوحة عن الطاقة قبل الإزالة. تأكد من أن الفيوزات البديلة تطابق تصنيفات الأمبير الأصلية لتجنب تلف الدوائر بسبب التيار الزائد.
- إعدادات القفز: استخدم قفز BJS لاختيار عزل مرجع الأرض. إذا كان النظام يتطلب مرجع أرض خارجي، تأكد من وضع القفز بشكل صحيح لربط الدائرة بالنظام الخارجي.
- إنهاء الأسلاك: عند توصيل أسلاك الإشارة بالأطراف الأربعة، تأكد من إدخال الموصلات النحاسية بالكامل قبل شد براغي التثبيت. تجنب الشد الزائد لمنع تلف الكتلة الطرفية ميكانيكيًا.
- الحماية من الكهرباء الساكنة: تعامل دائمًا مع لوحة الدوائر المطبوعة باتباع إجراءات الحماية من الكهرباء الساكنة القياسية. تحتوي الوحدة على مكونات حساسة قد تتلف بسبب التفريغ الكهروستاتيكي أثناء التعامل أو التركيب.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
