تفاصيل المنتج

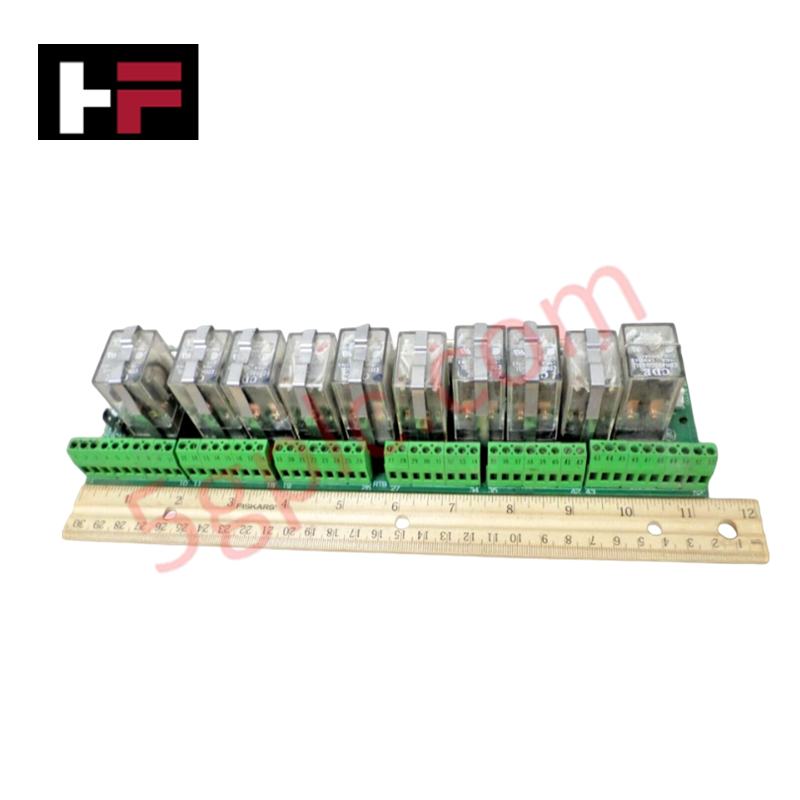

تعمل بطاقة الترحيل GE DS200RTBAG3AHC، المعروفة أيضًا باسم DS200RTBA، كمكون مادي مخصص لتوزيع الإشارات القائمة على التلامس والتحكم في إثارة القيادة ضمن أنظمة EX2000.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | DS200RTBAG3AHC |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| المكونات الأساسية | 10 مرحلات (K20-K29)، 52 نقطة طرفية |
التحكم الصناعي وتوافق البرامج الثابتة
تستخدم بطاقة DS200RTBAG3AHC مصفوفة مرحلات موصلة صلبًا لتنفيذ تبديل المنطق المنفصل. يتم الحفاظ على التحكم الحتمي عبر تفعيل مرحل الطيار المحلي أو مدخلات المنطق عن بُعد، مما يضمن استجابة متزامنة عبر ناقل الإدخال/الإخراج. تدعم البطاقة توسيع الإدخال/الإخراج عالي الكثافة من خلال 52 نقطة طرفية توفر حالات تلامس قابلة للتهيئة عادة مفتوحة (NO) وعادة مغلقة (NC). لا ينطبق التوافق مع فلاش البرامج الثابتة على هذه البطاقة الطرفية، حيث يتم تنفيذ كل منطق الإشارة عبر تكوينات التلامس الكهروميكانيكية الفيزيائية (DPDT للمرحلات K20-K26، و4PDT للمرحلات K27-K29). يتم إدارة توزيع الطاقة عبر اللوحة الخلفية من خلال موصلات تثبيت CPH (موجب) وCPN (سالب) المخصصة، والتي تزود الدوائر القابلة للتوصيل C1PL-C5PL وY9PL-Y37PL بالطاقة.
الأسئلة المتكررة
س: هل يمكن تبديل المرحلات K20-K26 مع K27-K29؟
ج: لا. تستخدم أنواع المرحلات تكوينات تلامس وتصنيفات تيار مختلفة. المرحلات K20-K26 هي وحدات DPDT بتيار 10 أمبير، بينما K27-K29 هي وحدات 4PDT بتيار 1 أمبير. يجب أن يتطابق الاستبدال مع رقم الجزء المحدد لكل موقع مرحل للحفاظ على سلامة الدائرة.
س: كيف يتم تطبيق طاقة التحكم على الدوائر القابلة للتوصيل؟
ج: يتم إدخال طاقة التحكم عبر موصلات تثبيت CPH وCPN. يعمل CPH كطرف موجب وCPN كطرف سالب. تأكد من تأمين هذه الاتصالات قبل تشغيل مسارات الدوائر القابلة للتوصيل C1PL-C5PL أو Y9PL-Y37PL لتجنب الشرر أو التلامس المتقطع.
إرشادات التركيب الميداني
- تحديد الأطراف: تحقق من جميع أسلاك الإشارة الـ 52 مقابل مخطط الأسلاك الخاص بالخزانة قبل التوصيل. تأكد من أن سلسلة تلامس K20 Form C موجهة بشكل صحيح إلى المواقع المقصودة عادة مفتوحة أو عادة مغلقة.
- متطلبات العزم: قم بشد براغي كتلة الأطراف بقيم العزم الموصى بها من الشركة المصنعة لمنع الاتصالات ذات المقاومة العالية، والتي قد تؤدي إلى ارتفاع درجة الحرارة أثناء تشغيل المرحل المستمر.
- تثبيت الموصلات: تأكد من أن موصلات تثبيت CPH وCPN متصلة بالكامل. يمكن أن تؤدي الاتصالات الفضفاضة في بيئات الإثارة عالية الاهتزاز إلى فقدان متقطع لطاقة التحكم.
- الحدود البيئية: حافظ على درجة حرارة داخل الخزانة بين 0 و60 درجة مئوية. قد تؤثر تجاوزات هذه الحدود على جهود التقاط الملف وتقصر عمر المرحلات الكهروميكانيكية التشغيلية.
