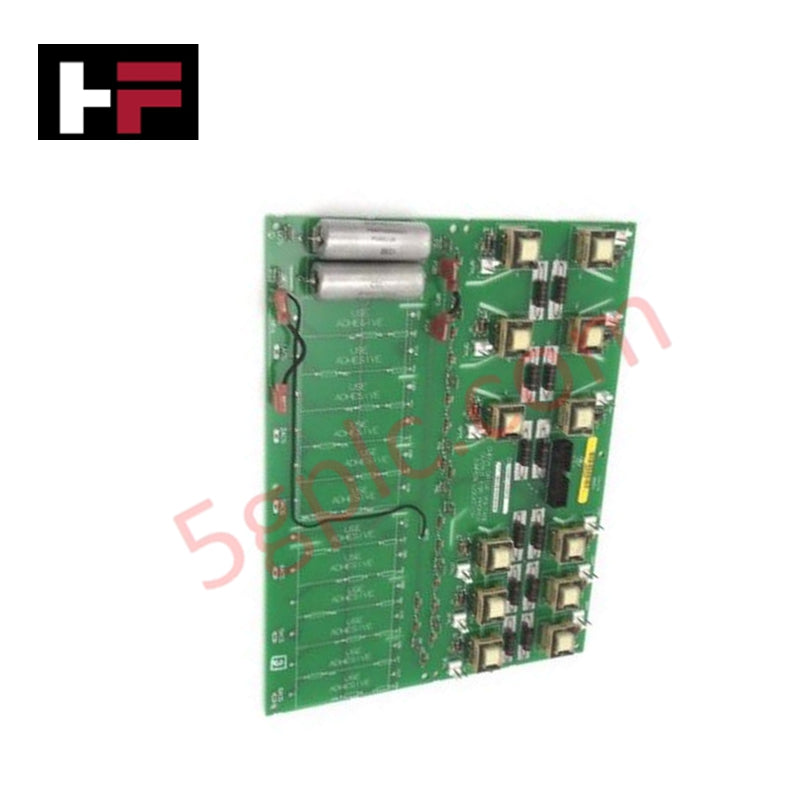

DS200PCCAG9ACB | GE | بطاقة توصيل الطاقة سلسلة Mark V

نظرة عامة على المنتج

تعمل DS200PCCAG9ACB كبطاقة الاتصال بالطاقة الأساسية لأنظمة تشغيل سلسلة Mark V من GE. توفر هذه البطاقة واجهة الأجهزة الحيوية بين وحدة التحكم في التشغيل وجسر الطاقة SCR (مقوم السيليكون المُتحكم به). تدير هذه اللوحة نقل الطاقة وإشارات التحكم اللازمة لتنظيم المحرك بدقة. نحن نوفر هذه الوحدة جديدة 100%، مما يضمن أن تعمل مجموعات الطاقة عالية الجهد الخاصة بك بأمان وكفاءة المصنع الأصلي.

المواصفات الفنية

تم تصميم DS200PCCAG9ACB لتطبيقات التشغيل التجديدي عالية الطلب:

مزايا هندسية

• معالجة الطاقة التجديدية: كجزء من مجموعة القياس G9، تدعم هذه البطاقة تكوينات التشغيل التجديدي، مما يسمح للنظام بإعادة تغذية الطاقة إلى مصدر الطاقة أثناء كبح المحرك أو تباطؤه.

• ثبات واجهة الجهد العالي: تدير اللوحة جهود العضو الدوار حتى 630 فولت، باستخدام مسارات دائرية معززة لمنع الشرر والتداخل الكهربائي في منطق التحكم.

• تكامل مباشر مع جسر SCR: تسهل الموصلات المدمجة الربط المباشر مع جسر طاقة SCR، مما يضمن انتقال نبضات الإشعال وإشارات التغذية الراجعة بدون تأخير.

• تنظيم مسارات الإشارات: تنظم تخطيط اللوحة إشارات الطاقة والتحكم في أقسام منفصلة، مما يبسط إدارة الكابلات داخل خزانة التشغيل ويقلل من خطر التداخل بين الإشارات.

إجراءات التركيب والسلامة

تعمل DS200PCCAG9ACB في بيئات ذات جهد عالي. يجب على فرق الهندسة الالتزام بالإجراءات التالية:

1. تخفيف الجهد القاتل: تحتوي مجموعات Mark V على جهود سطحية قد تكون قاتلة. يجب التأكد من قفل وفصل جميع مصادر الطاقة قبل محاولة صيانة اللوحة.

2. تخطيط الكابلات: أثناء الاستبدال، يجب على الفنيين تخطيط وتسمية كل كابل بعناية. إعادة توصيل كابل في منفذ خاطئ على بطاقة الاتصال بالطاقة قد يؤدي إلى فشل كارثي في المعدات أو إصابة.

3. توافق الإصدار: يتضمن إصدار ACB تحديثات محددة للأجهزة. تأكد من أن البرنامج الثابت للوحدة ولوحاتها الثانوية متوافقة مع هذا المستوى الوظيفي للحفاظ على تزامن النظام.

الأسئلة الشائعة

• ما أهمية مجموعة القياس G9؟

• تشير تسمية G9 إلى أن هذه اللوحة مخصصة لأنظمة التشغيل التجديدي. تدير بشكل خاص تدفق الطاقة ثنائي الاتجاه المطلوب عندما يعمل المحرك كمولد أثناء التباطؤ.

• هل يمكن لهذه اللوحة التعامل مع جهود العضو الدوار أقل من 240 فولت؟

• تحدد GE نطاق تشغيل من 240 إلى 630 فولت لـ DS200PCCAG9ACB. التشغيل خارج هذه المعايير قد يؤدي إلى ضعف قوة الإشارة أو تغذية راجعة غير دقيقة لجسر SCR.

• كيف أضمن السلامة أثناء استبدال اللوحة؟

• اتبع دليل GEI-100161 بدقة. بالإضافة إلى إجراءات القفل والعلامة القياسية (LOTO)، انتظر حتى يتم تفريغ مكثفات التشغيل بالكامل، حيث ترتبط بطاقة الاتصال بالطاقة مباشرة بمكونات الجهد العالي.

• هل يشمل هذا المنتج الكابلات المطلوبة؟

• هذا العرض خاص بلوحة الدائرة المطبوعة الجديدة 100% فقط. يجب إعادة استخدام حزمة الأسلاك الحالية لسلسلة Mark V أو طلب كابلات بديلة بشكل منفصل إذا ظهرت عليها علامات تلف حراري أو تلف في العزل.
