تفاصيل المنتج

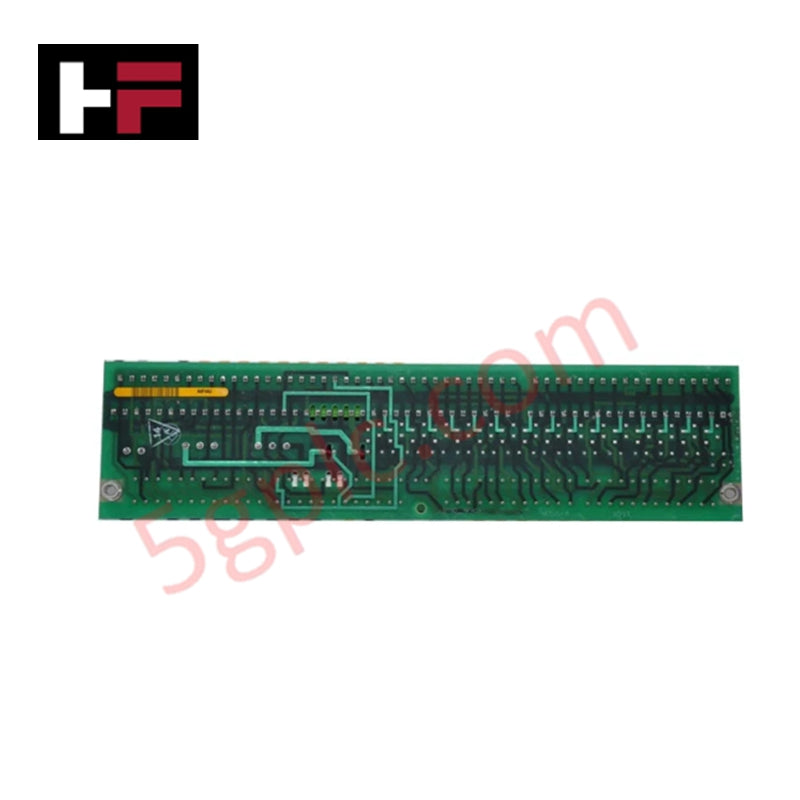

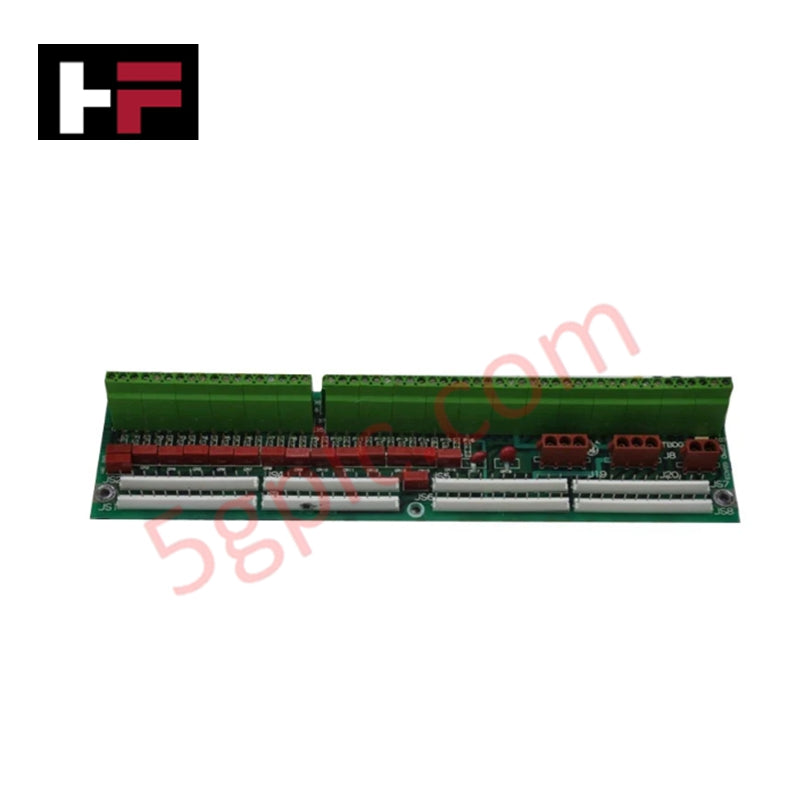

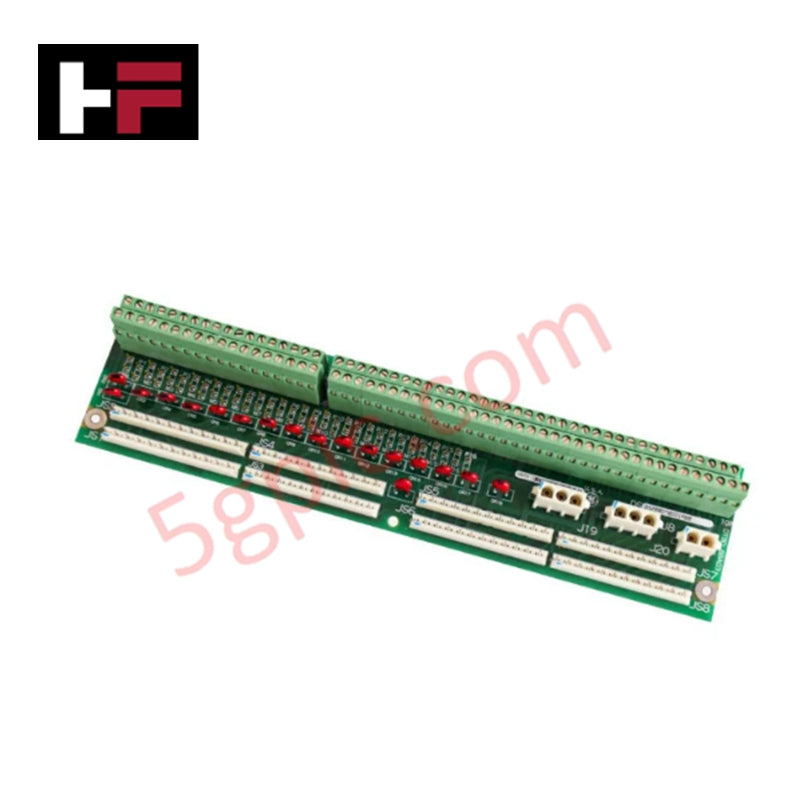

يعمل GE DS200DTBDG1A كوحدة إنهاء توسيع مخرجات التلامس الأساسية DS200DTBD المستخدمة لتنفيذ إنهاء مرحلات الحقل عالية الكثافة وتوزيع الجهد عبر منصات Mark V.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200DTBDG1A |
| العلامة التجارية | GE جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | نطاق صناعي قياسي |
| كتل التوصيل | كتلتان (107 أطراف لكل كتلة، 214 إجمالاً) |
| الموصلات المدمجة | 3 × 34 دبوس (J8، J19، J20)، 8 × موصلات إشارة مرحل (JS1-JS8) |
| القفزات المادية | 2 |
| حماية السطح | طلاء مطابق |
الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج
تم تصميم DS200DTBDG1A لتوزيع الإشارات الفيزيائية عالية السعة ضمن هياكل تحكم توربين Mark V. لتلبية متطلبات حلقات التحكم المعقدة، يحقق الوحدة توسيع كثافة الإدخال/الإخراج من خلال كتلتين ضخمتين مدمجتين، توفران واجهة توصيل مستمرة تضم 214 نقطة سلكية منفصلة. يتم التحكم في أداء توجيه الإشارة الحتمي عبر وصلات حافلة مادية مباشرة: ثمانية موصلات متخصصة (JS1 إلى JS8) تتصل مباشرة بلوحة مرحل TCRA للحصول على أوامر التلامس في الوقت الحقيقي. في الوقت نفسه، تدير ثلاثة رؤوس شريطية 34 دبوس تنفيذ الجهد العالي الفيزيائي، حيث توجه طاقة خرج 125 فولت تيار مستمر عبر التلامسات 47 و48 عبر J19 وJ20، بينما يوزع J8 طاقة الملف اللولبي مباشرة من لوحة TCPD. لا ينطبق التوافق مع فلاش البرنامج الثابت على هذا التجميع النهائي السلبي، حيث تحكم المنطق التشغيلي بدقة من خلال المسارات الموصولة صلبًا وقفزتين قابلتين للتكوين ميدانيًا.
الأسئلة المتكررة
س: هل يمكن فحص نقاط الاختبار التشخيصية TP1 وTP2 أثناء تشغيل التوربين النشط؟
ج: يُسمح بفحص نقاط الاختبار المدمجة (TP1، TP2، إلخ) أثناء التشغيل الحي فقط للأشخاص الفنيين المؤهلين باستخدام معدات اختبار عالية المقاومة ومعايرة. قد يؤدي التأريض غير الصحيح أو انزلاق المجس عبر مسارات عالية الكثافة مجاورة إلى تفعيل مرحل خاطئ أو قصر في حافلة 125 فولت تيار مستمر.
س: هل وحدة DS200DTBDG1A متوافقة كهربائيًا مع لوحة DS200DTBDG1 الأساسية؟
ج: نعم، تمثل النسخة الوظيفية "A" تعديل تخطيط لوحة الدوائر المطبوعة لتعزيز الدائرة. تحافظ على التوافق العكسي المباشر للتركيب الفيزيائي وتوصيلات الدبابيس (J8، J19، J20، وJS1-JS8) عند استبدال اللوحات الأصلية غير المعدلة.
إرشادات التثبيت الميداني
- قم بفصل طاقة نظام توزيع الطاقة لخزانة Mark V بالكامل، مع التحقق تحديدًا من عدم وجود جهد على خطوط إمداد 125 فولت تيار مستمر الموجهة إلى رؤوس J19 وJ20، قبل بدء استخراج أو تركيب اللوحة.
- التزم ببروتوكولات صارمة للحد من التفريغ الكهروستاتيكي (ESD). أرضي الهيكل وتعامل مع لوحة الدوائر المطبوعة فقط من حوافها غير الموصلة لمنع تلف الطلاء المطابق المصنع.
- نظرًا للكثافة العالية لنقاط التوصيل البالغة 214 طرفًا عبر كتلتين، تحقق من أن جميع أسلاك الإشارة الميدانية مقشرة بشكل صحيح، ومزودة بأطواق معزولة، ومشدودة بعزم قياسي صناعي لمنع قصر الأسلاك المتفرعة.
- قم بتوجيه وتأمين ثمانية كابلات شريطية TCRA بإحكام في رؤوس JS1 إلى JS8، مع ضمان تأريض دروع الكابلات باستمرار إلى شريط الأرضي في الخزانة لقمع التداخل الكهرومغناطيسي.
