تفاصيل المنتج

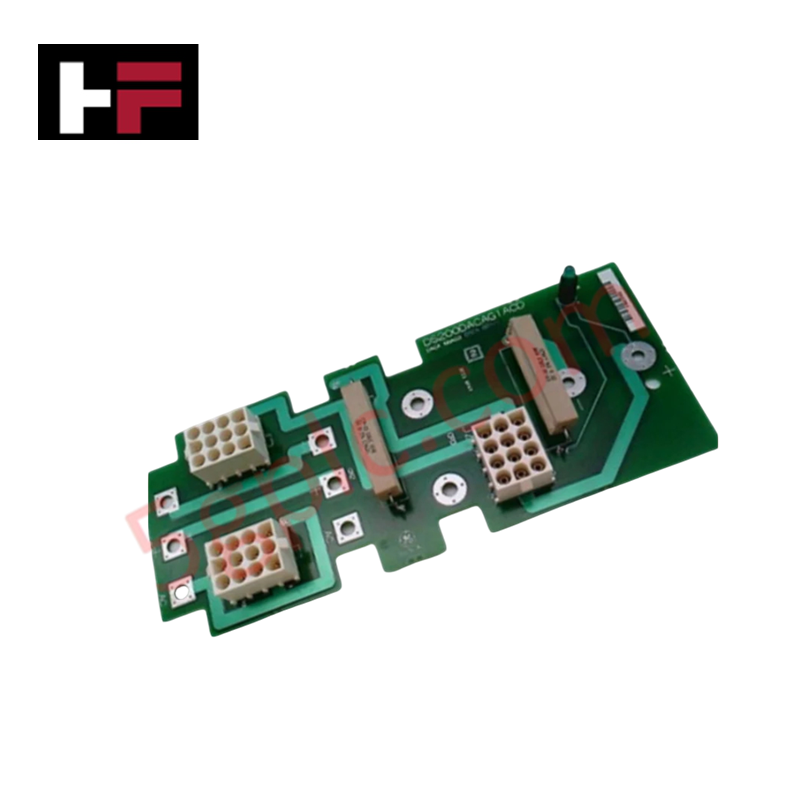

مُكوَّن لتنظيم الطاقة وتخزينها في أنظمة Mark V Speedtronic، يوفر GE DS200DACAG1ACD (وحدة تحويل الطاقة DS200DACA) تنفيذًا مباشرًا لتحويل الجهد من التيار المتردد إلى التيار المستمر.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200DACAG1ACD |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 1000 واط (تصنيف الإخراج) |
| أداء النواة | مدخل تيار متردد 105-132 فولت، مخرج تيار مستمر 90-145 فولت، أقصى تيار مستمر 9.5 أمبير |
التحكم الصناعي وتوافق البرامج الثابتة
تحافظ وحدة DACA على استمرارية التشغيل على مستوى النظام من خلال تسهيل تخزين الطاقة محليًا لتمديد وقت التشغيل أثناء فقدان طاقة التحكم. يتم تحديد كثافة الإدخال/الإخراج وقدرات التشغيل المتوازي حسب إصدار الوحدة؛ بينما تعمل هذه الوحدة المحددة كمحول أساسي، تسمح الإصدارات الأحدث بالتشغيل المتوازي لزيادة قدرة التيار الخارج. لا يتطلب توافق فلاش البرامج الثابتة، حيث تتم معالجة منطق التحويل بواسطة دوائر التبديل الداخلية. يتطلب دمج النظام تكوينًا دقيقًا لنقاط التوصيل الداخلية (JTX1 لتيار متردد 115 فولت أو JTX2 لتيار متردد 230 فولت) لتتناسب مع إمداد المنشأة، مما يضمن تنظيم جهد حتمي لحافلة التحكم بتيار مستمر 125 فولت.
الأسئلة المتكررة
س: كيف يتم اختيار نطاق جهد الإدخال لهذه الوحدة؟
ج: يتم اختيار جهد الإدخال عبر تكوين الكابل الداخلي. يجب توصيل الكابل الداخلي بالموصل JTX1 لتشغيل 115 فولت تيار متردد أو JTX2 لتشغيل 230 فولت تيار متردد قبل تشغيل الوحدة.
س: هل يمكن تشغيل هذه الوحدة بالتوازي لزيادة تيار الإخراج؟
ج: لا يُنصح بالتشغيل المتوازي لهذا الإصدار المحدد. تم تقديم قدرات التشغيل المتوازي في إصدارات لاحقة من سلسلة DACA. يرجى الرجوع إلى وثائق النظام للتحقق مما إذا كانت بنية التحكم الخاصة بك تدعم مصادر طاقة احتياطية.
إرشادات التركيب الميداني
- ثبات التثبيت: ثبت الوحدة باستخدام الثقوب الأربعة المخصصة في القاعدة. تأكد من تأريض الهيكل بشكل صحيح إلى أرضية الخزانة لإدارة الفولتية العابرة وتبديد الحرارة.
- تكامل الموصلات: استخدم موصل JZ ذو 12 موضعًا لمدخل التيار المتردد ومخرج التيار المستمر. يجب توصيله بإحكام مع موصل وحدة توزيع الطاقة PDM JZ2 أو JZ3. تأكد من تفعيل آلية القفل بالكامل لمنع فصل الاتصال بسبب الاهتزاز.
- التحقق من القطبية: تأكد من أن قطبية مخرج التيار المستمر تتطابق مع متطلبات حافلة التحكم بالنظام قبل إتمام التوصيلات. قد يتسبب عكس القطبية في تلف فوري للإلكترونيات المتصلة بالتحكم.
- البيئة الحرارية: تعمل الوحدة ضمن نطاق درجة حرارة واسع (-30 إلى 60 درجة مئوية). حافظ على تهوية كافية حول الوحدة لمنع فشل المكثفات الإلكتروليتية الداخلية المبكر، والتي تعد حاسمة لوظيفة تخزين الطاقة المحلية/الاستمرارية أثناء انقطاع التيار.
