تفاصيل المنتج

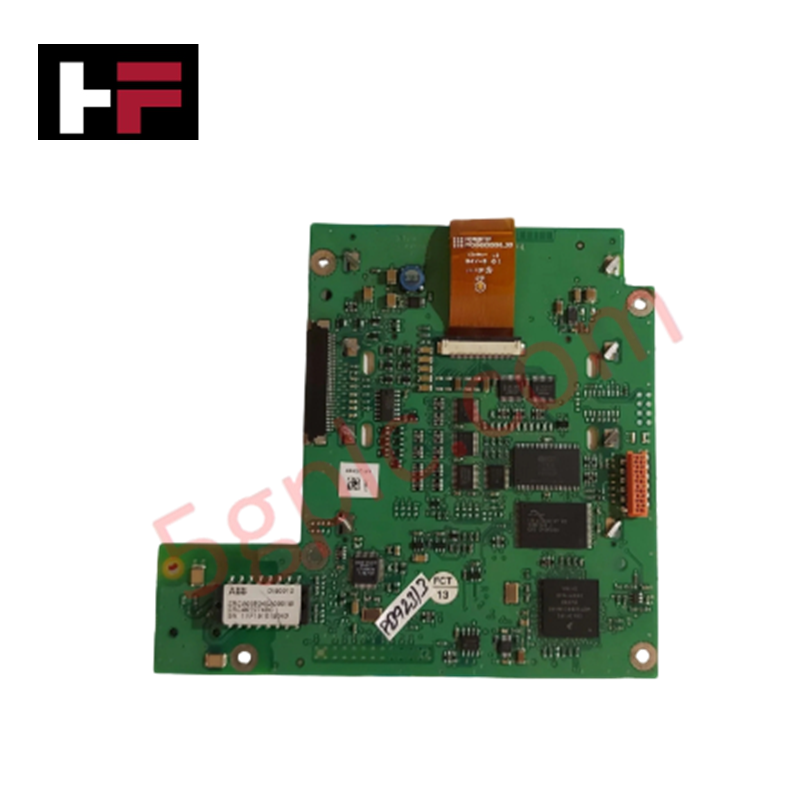

يعمل ABB DIS0012 2RCA025340A0001B، المُدرج أيضًا باسم DIS0012 لواجهة الإنسان والآلة المحلية، كمكوّن عتادي مخصص لتهيئة المعلمات محليًا، ومراقبة الإنذارات، وعرض حالة المرحلات ضمن أنظمة الحماية من سلسلة Relion 615. ويوفر إمكانات مباشرة للتحكم من اللوحة الأمامية وقراءة التشخيصات للعُقد الحمائية المتكاملة، بما في ذلك الوحدات REF615 وREM615 وRET615.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | DIS0012 2RCA025340A0001B |
| العلامة التجارية | ABB |
| المنشأ | فنلندا |
| الوزن | 0.78 كجم |
| الأبعاد | 43.1 سم × 12.5 سم × 5.0 سم |
| درجة حرارة التشغيل | من -10 إلى +50 درجة مئوية |
| استهلاك الطاقة | تغذية عبر اللوحة الخلفية للنظام / واجهة منخفضة الطاقة |
| تصميم اللوحة الأمامية | لوحة أمامية كبيرة من الألومنيوم متوافقة مع معايير IEC |
| نوع الشاشة | شاشة LCD رسومية مع مؤشرات حالة LED |
| حماية الغلاف | IP40 (اللوحة الأمامية) |
| نوع التركيب | تثبيت على اللوحة |
| السلسلة المرتبطة | سلسلة Relion 615 (REF615 وREM615 وRET615) |
الاتصال الحتمي وتوافق البرامج الثابتة
تتصل واجهة الإنسان والآلة المحلية ABB DIS0012 مباشرة بوحدة المعالجة المركزية المركزية الداخلية لمرحل الحماية المضيف، مستخدمةً هياكل ناقل اتصال تسلسلي لضمان معدل نقل بيانات مرتفع لسجلات الأعطال في الوقت الفعلي وإشارات أحداث الفصل. ويمنع توافق تحديث البرنامج الثابت بين برنامج شاشة DIS0012 وبرنامج مرحل الحماية المضيف حدوث عدم تطابق في تعيين السجلات أثناء تحديث معلمات الموقع. وتعالج الواجهة الرسومية مصفوفات التشخيص عالية الكثافة من دون إدخال تأخير في إجراءات تنفيذ الفصل الوقائي الأساسية.
الأسئلة الشائعة
س: هل يؤدي استبدال لوحة واجهة الإنسان والآلة المحلية DIS0012 إلى مقاطعة وظائف الحماية النشطة داخل مرحل سلسلة 615؟
ج: لا، تعمل DIS0012 حصريًا كوحدة لواجهة الإنسان والآلة. ولا يؤدي فصل الوحدة أو إزالتها إلى تعطيل خوارزميات الحماية الأساسية، أو معالجة قياسات التيار والجهد، أو مخرجات الفصل الآلية التي ينفذها معالج المرحل الرئيسي.
س: ما تصنيف حماية اللوحة الأمامية DIS0012 من دخول العوامل البيئية عند تركيبها؟
ج: توفر اللوحة الأمامية لوحدة DIS0012 تصنيف حماية IP40 وفق إرشادات تركيب اللوحات القياسية IEC.
س: كيف تُوجَّه إشارات الطاقة والبيانات إلى وحدة واجهة الإنسان والآلة المحلية DIS0012؟
ج: تُزوَّد خطوط الطاقة واتصالات البيانات داخليًا عبر وصلة كابل شريطي مخصصة تمتد مباشرة من اللوحة الرئيسية للمرحل المضيف.
إرشادات التركيب الميداني
- اعزل مصادر التغذية بالطاقة المساعدة عن مرحل الحماية المضيف من سلسلة Relion 615 قبل تركيب وحدة واجهة الإنسان والآلة المحلية DIS0012 أو استبدالها.
- حاذِ مجموعة الواجهة الأمامية الكبيرة المصنوعة من الألومنيوم والمتوافقة مع IEC مع فتحة اللوحة، وتحقق من استقرار الحشية للحفاظ على حماية IP40 من دخول الغبار.
- ثبّت كابل الاتصال الداخلي بإحكام في موصل اللوحة الخلفية، وتحقق من عدم وجود أي شد على مجموعة أسلاك الكابل الشريطي.
- أحكم ربط جميع مسامير التثبيت بالتساوي وبترتيب متقاطع، مع الالتزام بحدود عزم الربط القياسية لتجنب تشوه الإطار المصنوع من الألومنيوم.
- أعد تزويد النظام المضيف بالطاقة، وتحقق من التهيئة الصحيحة لشاشة LCD الرسومية ومؤشرات LED التشخيصية.
