تفاصيل المنتج

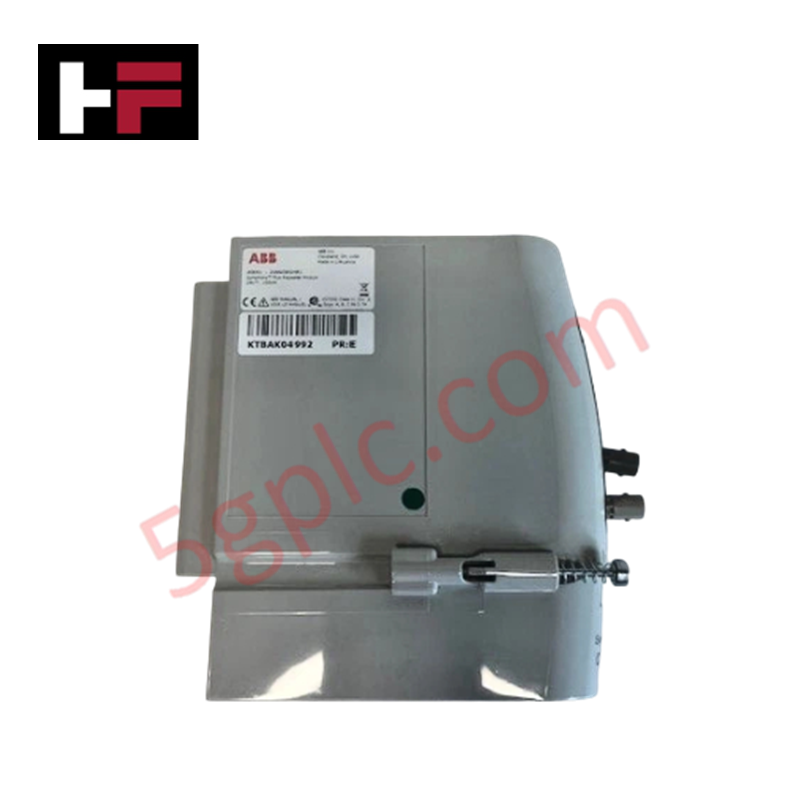

تعمل وحدة الاتصال ABB 2VAA008424R1، المعروفة أيضًا باسم cRBX01، كمكون مادي مخصص لتكرار إشارة الألياف الضوئية ضمن توبولوجيا تمديد الحافلة البعيدة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | cRBX01 2VAA008424R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد / ألمانيا |
| الوزن | 0.166 كجم |
| الأبعاد | 34 مم (العرض) × 127 مم (الارتفاع) × 128 مم (العمق) |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية (المواصفات الصناعية القياسية) |
| استهلاك الطاقة | يتم توفيرها عبر ناقل الحافلة الخلفي لنظام الهيكل المحلي |
| الوظيفة | مكرر ألياف ضوئية لتمديد شبكة الحافلة البعيدة |
| قنوات الإدخال التناظرية | 0 |
| قنوات الإخراج التناظرية | 0 |
| رمز النظام المنسق (HS Code) | 85176200 |
| الامتثال البيئي | متوافق مع RoHS (توجيه الاتحاد الأوروبي 2011/65/EU) |
| فئة WEEE | 5. معدات صغيرة (لا يزيد أي بعد خارجي عن 50 سم) |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
يعمل الجهاز كجهاز إرسال واستقبال بصري على الطبقة الفيزيائية يعيد توقيت ويضخم حزم البيانات المنقولة عبر وصلات التحكم التسلسلية طويلة المدى. باستخدام مصفوفات ضوئية إلكترونية داخلية مخصصة، يحافظ الجهاز على سرعة اتصال ناقل الحافلة الخلفي الأصلية عبر الرفوف المقسمة. تتيح هذه البنية خيارات مرنة لتوسيع كثافة الإدخال/الإخراج عبر العقد البعيدة مع الحفاظ على التزامن مع شبكات Profinet أو EtherNet/IP الحتمية الأساسية، مما يمنع تدهور إشارة البيانات ويضمن توافقًا دقيقًا مع فلاش البرامج الثابتة عبر عقد الشبكة.
الأسئلة المتكررة
س: هل تتطلب وحدة الاتصال cRBX01 عنوان برمجي مستقل على الشبكة؟
ج: لا. تعمل cRBX01 بشكل أساسي كمكرر ألياف ضوئية على الطبقة الفيزيائية. لا تحتل عنوان عقدة منطقية في البرنامج التطبيقي، مما يسمح بتمرير شفاف لحزم البيانات عبر مسار تمديد الحافلة البعيدة.
س: ما هي قيود الناقل الخلفي عند استخراج الوحدة أثناء تشغيل الطاقة؟
ج: تعتمد قدرات التبديل الساخن على مواصفات هيكل الرف المضيف المحدد. لمنع تلف البيانات على الرفوف الفرعية البعيدة، يجب إعادة توجيه حركة المرور النشطة على الشبكة أو وضع قنوات الاتصال المرتبطة في حالة آمنة قبل استخراج الوحدة فعليًا.
إرشادات التركيب الميداني
- تركيب الهيكل: أدخل الوحدة في الفتحة المخصصة على تجميع سكة DIN أو لوحة قاعدة الناقل الخلفي. ادفع بقوة حتى يتصل موصل الوحدة تمامًا مع كتل محاذاة الأطراف.
- معالجة الألياف الضوئية: نظف جميع أكمام موصلات الألياف الضوئية قبل إدخالها في منافذ جهاز الإرسال والاستقبال. حافظ على الحد الأدنى لنصف قطر الانحناء المحدد لكابلات الألياف الضوئية داخل حاوية التحكم لمنع تلاشي الإشارة.
- بروتوكول التأريض: تأكد من أن مشبك التأريض المعدني على هيكل الوحدة يحقق اتصالًا منخفض المقاومة مع إطار الهيكل الفولاذي للخزانة لضمان مقاومة فعالة للتداخل الكهرومغناطيسي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
