تفاصيل المنتج

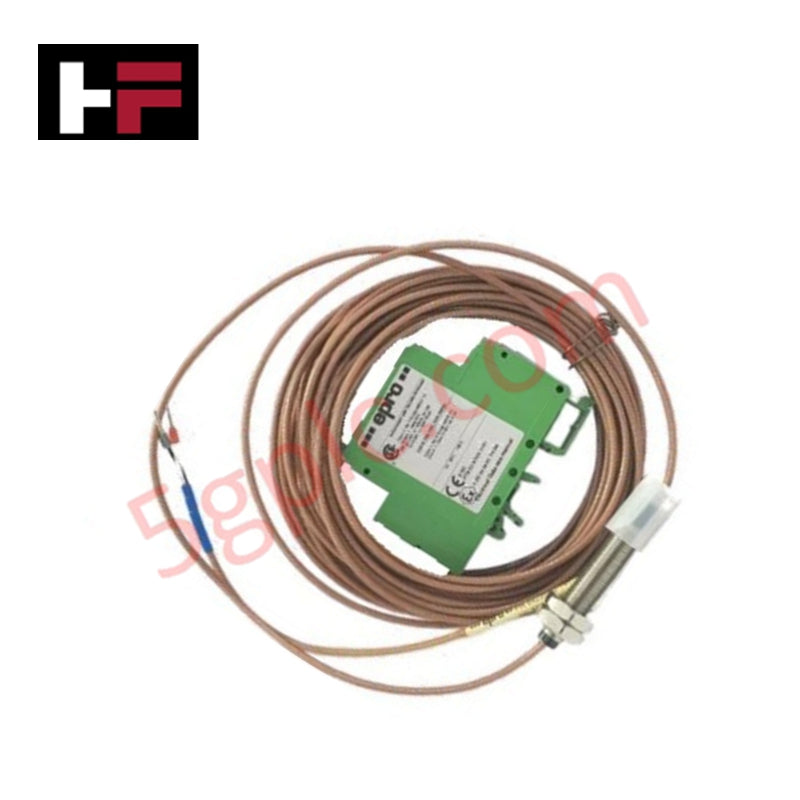

مُكوَّن لمراقبة الإشارات عالية التردد في شبكات مراقبة الاهتزاز، يوفر نظام مستشعر التيار الدوامي Emerson Epro CON041+PR6423/004-031-CN (PR6423/004-031-CN) تنفيذًا مباشرًا لخطية إشارة المستشعر الخام لاكتساب الإزاحة الصناعية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | CON041+PR6423/004-031-CN |
| العلامة التجارية | Emerson Epro |
| الأبعاد | خيط علبة 65 مم |
| درجة التشغيل | -30 درجة مئوية إلى 100 درجة مئوية (المحول) |
| استهلاك الطاقة | -23 فولت تيار مستمر إلى -32 فولت تيار مستمر (أو -21 فولت تيار مستمر إلى -32 فولت تيار مستمر) |
المراقبة الميكانيكية وتكامل TSI
يستخدم النظام الحث بالتيار الدوامي لقياس الفجوة بين طرف المجس والدوار المعدني. يتطلب تحليل ديناميكيات الدوار الناجح مقياسًا دقيقًا لمجس التيار الدوامي، مما يضمن أن يظل خرج جهد المحول متناسبًا خطيًا مع إزاحة العمود. أثناء الإعداد الأولي، يجب على المستخدمين إجراء تحقق من جهد الفجوة، مستهدفين نقطة مركزية عند -10 فولت تيار مستمر لضمان بقاء الإشارة ضمن النطاق الديناميكي الخطي للمجس. للحفاظ على التقاط موجات عالية الدقة، يستخدم النظام كبتًا فعالًا للتداخل المتبادل من خلال توجيه كابلات المحورية عالية التردد بشكل مستقل عن مصادر الضوضاء الكهرومغناطيسية، مما يمنع التداخل مع كشف لُب العمود وأنماط الاهتزاز المدارية.
الأسئلة المتكررة
س: هل النظام متوافق مع مواد الأعمدة غير الحديدية؟
ج: لا. النظام مُحسّن لأهداف من الفولاذ الحديدي 42CrMo4 (AISI/SAE 4140). استخدام مواد غير حديدية سيؤدي إلى استجابة إشارة غير خطية وتقليل حساسية القياس.
س: هل هناك متطلبات تركيب محددة لكابل المحوري المفتوح الطرف؟
ج: يجب إنهاء أطراف الكابل في كتل طرفية أو موصلات محمية عالية الجودة للحفاظ على المعاوقة. تأكد من الحفاظ على الحماية حتى مدخل المحول لمنع التقاط ضوضاء الوضع المشترك.
إرشادات التركيب الميداني
- تركيب المجس: ثبت المستشعر في حامل صلب معزول عن الاهتزاز لضمان أن الإزاحة المقاسة تكون بالنسبة للعمود وليس غلاف الماكينة.
- ضبط الفجوة: استخدم مقياس شعور معاير لتحديد الفجوة الهوائية الاسمية. تحقق من أن طرف المجس موضوع لاستيعاب كامل نطاق التمدد الحراري والحركة الديناميكية للعمود دون تماس ميكانيكي.
- التأريض: أنهِ دروع الكابلات عند حافلة تأريض مخصصة للأجهزة. تأكد من تأريض غلاف محول CON041 بشكل صحيح لتقليل ضوضاء الوضع المشترك وحلقات التأريض.
- البيئة: احمِ المحول من التعرض المباشر للسوائل. تأكد من إحكام جميع الوصلات لمنع دخول الغبار أو الرطوبة الموصلة، والتي قد تسبب انحرافًا في إشارة المرجع.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
