تفاصيل المنتج

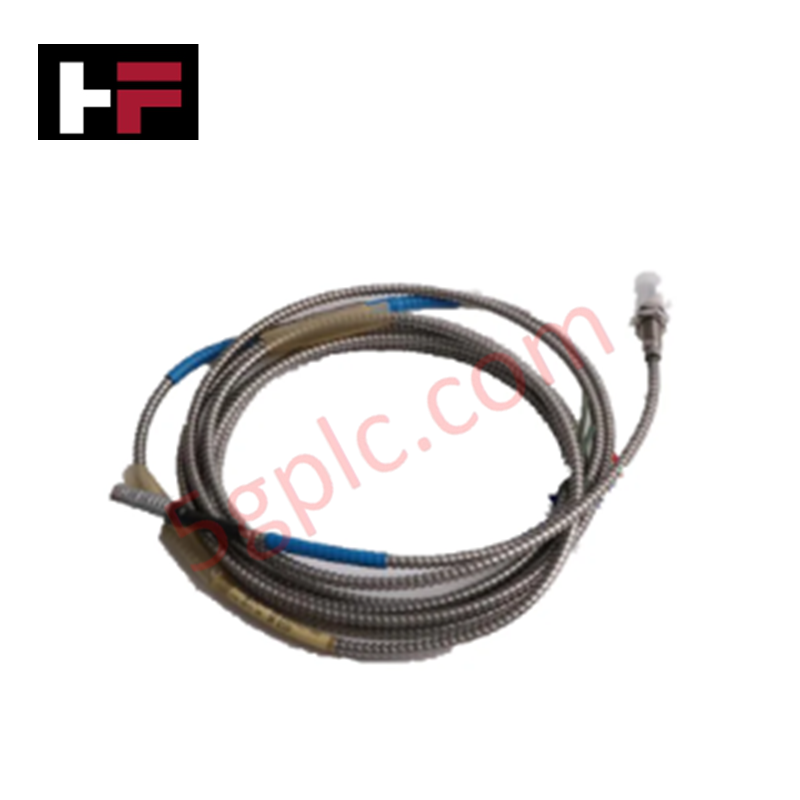

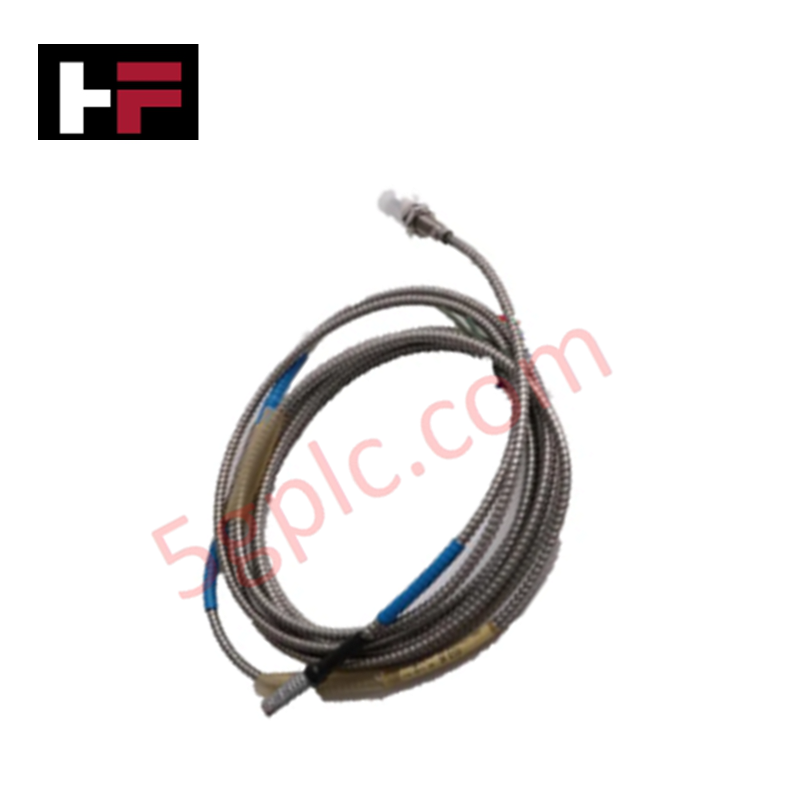

صُمم Emerson CON021+PR6424/003-010 ( مستشعرات القرب CON021+PR6424/003-010) لتتبّع إزاحة الأعمدة دون تلامس في أنظمة حماية الآلات التوربينية، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. وتنقل المجموعة المقترنة الإزاحات الدقيقة المادية مباشرةً إلى تغيرات خطية في خرج الجهد، موصلةً إشارات الاهتزاز الديناميكية إلى أجهزة مراقبة الآلات في المراحل اللاحقة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | CON021+PR6424/003-010 |
| العلامة التجارية | Emerson |
| المنشأ | ألمانيا |
| الوزن | 0.58 kg |
| الأبعاد | 24 cm x 23 cm x 4 cm |
| درجة حرارة التشغيل | المستشعر: -35 إلى +150 deg C، المحول: -30 إلى +100 deg C |
| استهلاك الطاقة | تتم تغذية حلقة النظام بالطاقة عبر قضيب التغذية السالب |
| نطاق جهد الإدخال | دخل التغذية الأساسي من -23 V إلى -32 V DC |
| نطاق جهد الخرج | النطاق التشغيلي القياسي من -4 V إلى -20 V DC |
| نطاق القياس | مدى إزاحة ديناميكية يبلغ +/- 2.0 mm |
| الحساسية الاسمية | 4 V/mm (101.6 mV/mil) |
| نطاق التردد | تتبّع مستمر من 0 إلى 20000 Hz (نقطة توهين -3 dB) |
| زمن استجابة الإشارة | تأخير استجابة للخطوة العابرة أقل من 15 us |
| مقاومة الضغط | حتى 10000 hPa (145 psi) عند رأس المستشعر |
| مواصفات مادة الهدف | فولاذ مغناطيسي حديدي |
| فئة الحماية | هيكل محول معتمد وفق IP20 |
| شهادات المناطق الخطرة | معتمد وفق ATEX وIEC-Ex وCSA للاستخدام في المناطق الخطرة |
بروتوكول حلقة 4-20 mA HART وعزل القنوات
يوفر محول الإشارة CON021 عزلًا بين القنوات عبر قنوات المراقبة لمنع حلقات جهد التأريض من تدهور سلامة الإشارة عالية التردد. وعند استخدامه في بيئات مراقبة العمليات التي تتضمن شبكات بروتوكول حلقات 4-20 mA HART وقطاعات FOUNDATION Fieldbus، تبقى حلقة القياس التناظرية معزولة عن ضوضاء التبديل والتداخل العابر في الخط. ويحافظ تثبيت درجة الحرارة المدمج على سلامة مرجع تعويض الوصلة الباردة ودقة تحجيم الخرج عبر نطاق درجة حرارة التشغيل بالكامل.
الأسئلة الشائعة
س: ما سلوكيات الأجهزة المحددة التي تظهر إذا انقطع سلك ميداني من الكتلة الطرفية للمحول CON021؟
ج: تؤدي الدائرة المفتوحة في حلقة المستشعر إلى قطع الجسر الحثي الأساسي، ما يجعل دائرة التكييف الداخلية تدفع جهد الخرج إلى الحد الأقصى لقضيب التغذية السالب وتفعّل تنبيه عطل القناة في نظام المراقبة المضيف.
س: هل يستطيع رأس المستشعر PR6424/003-010 تحمّل السوائل عالية الضغط عند تركيبه مباشرةً داخل هيكل ناقل الحركة؟
ج: نعم، يتميز رأس المستشعر بإحكام بنيوي يوفر مقاومة ميكانيكية للضغط حتى 10000 hPa (145 psi)، لمنع تسرب السوائل إلى مجموعة الملف الداخلية.
س: ما جهد الفجوة الساكنة المستهدف للمحاذاة الأولية أثناء التركيب المادي؟
ج: تُضبط المحاذاة الميكانيكية عادةً حتى يبلغ خرج جهد الفجوة الساكنة -10 VDC، ما يضع طرف المسبار في مركز نطاقه الديناميكي الخطي.
إرشادات التركيب الميداني
- ثبّت مسبار PR6424 بإحكام في محول سن مبيت المحمل، مع الحفاظ على محاذاة عمودية مع العمود المستهدف.
- اضبط عمق الإدخال الميكانيكي باستخدام مقياس سمك أو بمراقبة جهد الفجوة الساكنة حتى يقرأ خرج المحول -10 VDC.
- ثبّت جسم المسبار في موضعه باستخدام صامولة القفل الخارجية، مع التأكد من أن حدود عزم الربط لا تشوه جلبة التثبيت.
- ثبّت المحول CON021 على سكة DIN قياسية داخل حاوية ذات تصنيف IP، مع الالتزام بحدود درجة الحرارة المحيطة من -30 إلى +100 deg C.
- صِل دروع كابلات التمديد بأطراف العزل المخصصة، مع التأكد من تأريض دروع الكابلات عند طرف خزانة المراقبة فقط.
- تحقق من جهد التغذية الأساسي (-23 V إلى -32 V DC) عند أطراف طاقة المحول قبل تشغيل قناة المراقبة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
