تفاصيل المنتج

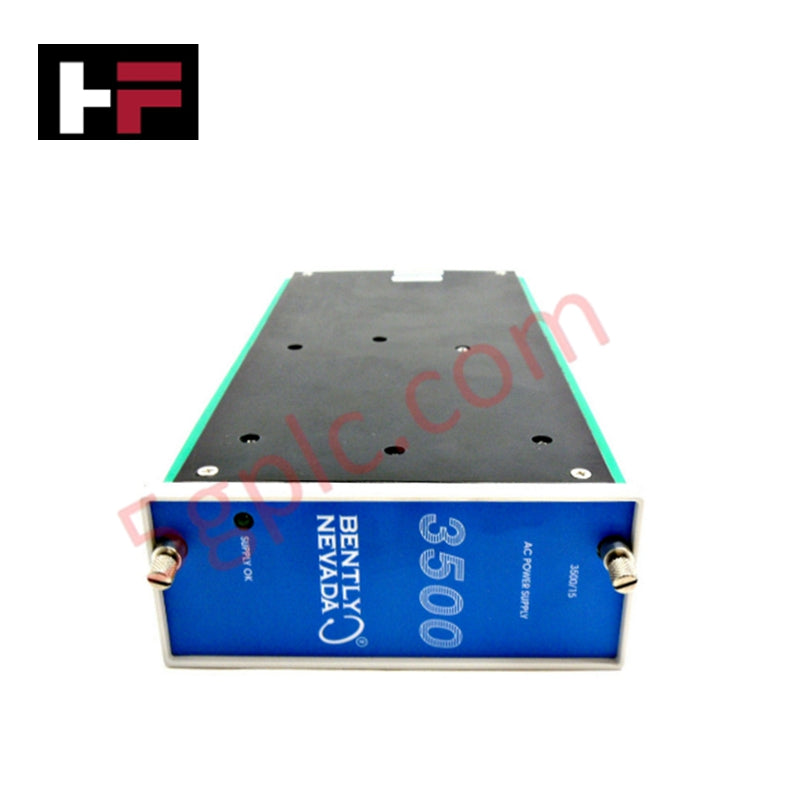

إن 3500/15-05-05-02 تكوين يضم وحدتَي مصدر طاقة بتيار متردد عام، وهو مصمم لنظام حماية الآلات Bently Nevada 3500. يعمل على الجانب الأيسر من هيكل الرف 3500، ويحوّل طاقة الإمداد الأساسية إلى تيار مستمر منظّم لتغذية وحدات المراقبة والواجهات الداخلية. يضم هذا الطراز مصادر طاقة بتيار متردد عام في الموضعين العلوي والسفلي، معتمدة للاستخدام في المواقع الخطرة وفقًا لمعايير ATEX وIECEx وCSA.
بنية الطاقة والتكرار بموضعين
تحدد أرقام ترتيب اللواحق تخطيط مصدر الطاقة الفعلي وتصنيف المناطق الخطرة:
- الموضع العلوي (-05): وحدة مصدر طاقة بتيار متردد عام (من 85 إلى 264 فولت تيار متردد، قيمة فعالة).
- الموضع السفلي (-05): وحدة مصدر طاقة بتيار متردد عام (من 85 إلى 264 فولت تيار متردد، قيمة فعالة).
- اعتماد الجهات المختصة (-02): تصنيفات ATEX وIECEx وCSA للتركيب في المناطق الخطرة من الفئة 1، المنطقة 2.
عند تركيب وحدتَي مصدر الطاقة، تتقاسمان حمل تيار الرف، أو تعملان بوضع التكرار الكامل. إذا تعطل أحد مصدري الدخل أو انقطع التيار عنه، يتولى مصدر الطاقة الثانوي حمل التيار بالكامل بسلاسة، دون تعطيل وظائف حماية الآلات الحيوية. ويدعم النظام الاستبدال أثناء التشغيل، ما يتيح لفنيي الصيانة إخراج وحدة واحدة أو استبدالها بينما يظل الرف موصولًا بالطاقة.
نطاق الدخل الكهربائي والامتثال
تقبل كل وحدة مصدر طاقة -05 نطاق دخل واسعًا من 85 إلى 264 فولت تيار متردد، قيمة فعالة، ما يتيح استخدامها مع شبكات الطاقة المترددة المتنوعة في المنشآت دون الحاجة إلى مفاتيح خارجية لاختيار الجهد. ويتوافق خيار الاعتماد -02 مع المعايير الدولية للحماية من الانفجار في المنطقة 2، ما يسمح بالتركيب في المواقع الخطرة التي تتطلب التوافق مع ATEX أو IECEx أو CSA للفئة 1، المنطقة 2.
| المعلمة | المواصفات |
|---|---|
| الطراز | 3500/15-05-05-02 |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | وحدة مصدر الطاقة |
| خيار الموضع العلوي | جهد تيار متردد عام (من 85 إلى 264 فولت تيار متردد، قيمة فعالة) (-05) |
| خيار الموضع السفلي | جهد تيار متردد عام (من 85 إلى 264 فولت تيار متردد، قيمة فعالة) (-05) |
| اعتماد الجهات المختصة | ATEX / IECEx / CSA (الفئة 1، المنطقة 2) (-02) |
| نطاق جهد الدخل | من 85 إلى 264 فولت تيار متردد، قيمة فعالة |
الأسئلة الشائعة
س: ما جهد الدخل الذي يقبله مصدر الطاقة Bently Nevada 3500/15-05-05-02؟
ج: تم تكوين كلا الموضعين بوحدات تيار متردد عامة (الخيار -05)، تقبل نطاق جهد دخل من 85 إلى 264 فولت تيار متردد، قيمة فعالة.
س: ما شهادات المناطق الخطرة التي يوفرها رمز الاعتماد -02؟
ج: يحدد الرمز -02 شهادات ATEX وIECEx وCSA المصنفة للبيئات الخطرة من الفئة 1، المنطقة 2.
س: هل يدعم تكوين مصدر الطاقة المزدوج هذا الاستبدال أثناء التشغيل؟
ج: نعم، في إعداد بمصدرَي طاقة، يمكن استبدال أي وحدة طاقة أثناء التشغيل دون فصل الطاقة عن الرف النشط 3500.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
