تفاصيل المنتج

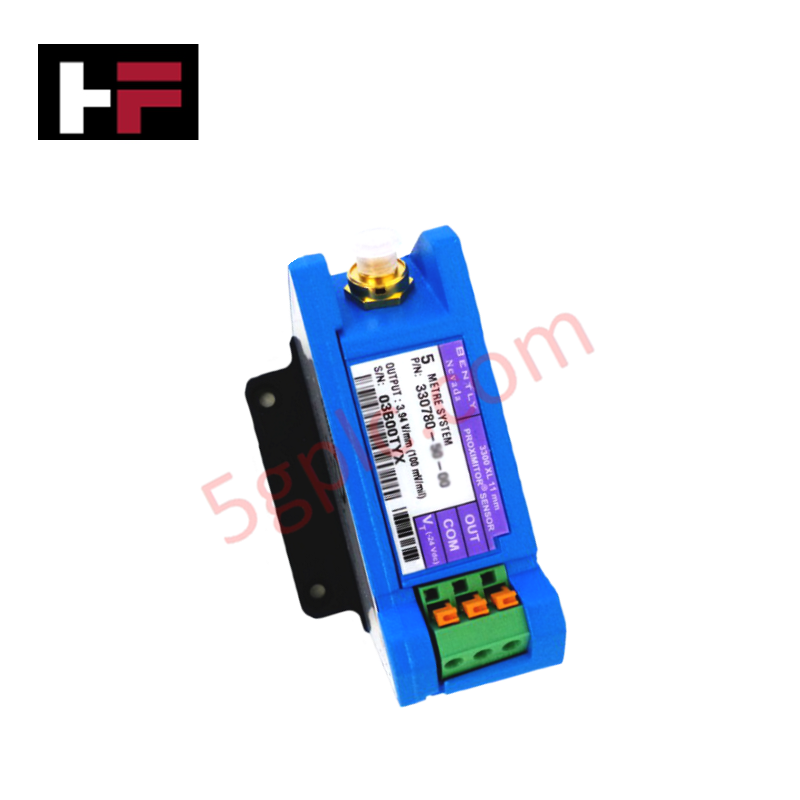

يعمل Bently Nevada 330780-51-CN كجهاز استشعار Proximitor الأساسي 330780 المستخدم لقياس إزاحة واهتزاز العمود بدون تلامس عبر منصات مراقبة الآلات 3300 XL.
تفصيل اللاحقة ومصفوفة الطراز
| حقل الخيار | الرمز | تفصيل التكوين |
|---|---|---|
| الطول الكلي وخيار التثبيت | 51 | طول النظام 5.0 متر (16.4 قدم)، تكوين التثبيت على سكة DIN |
| خيار الموافقة الوكالية | CN | موافقات المناطق الخطرة ATEX/IECEx وNEPSI الصينية |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 330780-51-CN |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.25 كجم |
| الأبعاد | 81 مم × 61 مم × 50 مم (غلاف سكة DIN قياسي) |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +65 درجة مئوية (-31 درجة فهرنهايت إلى +149 درجة فهرنهايت) |
| استهلاك الطاقة | -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (-24 فولت تيار مستمر اسمي)، أقصى سحب تيار 12 مللي أمبير |
| طول النظام | 5.0 أمتار (16.4 قدم) نظام معاير |
| نوع التثبيت | تثبيت على سكة DIN بعرض 35 مم |
| موافقات الوكالة | ATEX/IECEx، NEPSI الصينية (خيار CN) |
| عامل مقياس الإخراج | 3.94 فولت/مم (100 مللي فولت/ميل) اسمي لأنظمة المجس 11 مم |
تحجيم مجس التيار الدوامي والتحقق من جهد الفجوة
يقوم جهاز استشعار Proximitor 3300 XL بمجس 11 مم بمعالجة إشارات التردد اللاسلكي عالية التردد (RF) المرسلة إلى طرف مجس القرب المتصل. يقوم المستشعر بفك تعديل التغيرات في الإشارة الناتجة عن التيارات الدوامية على سطح الهدف إلى خرج جهد مستمر ومتردد متناسب. بالنسبة لنظام المجس 11 مم، فإن عامل المقياس الخطي المعاير هو 3.94 فولت/مم (100 مللي فولت/ميل). أثناء التركيب، يتطلب التمركز الميكانيكي الثابت التحقق من جهد الفجوة عند أطراف خرج المستشعر. يقوم الفني بضبط فجوة المجس لتحقيق هدف انحياز اسمي -10 فولت تيار مستمر، وهو ما يتوافق مع منتصف نطاق التشغيل الخطي للمستشعر على أهداف من الفولاذ الكربوني.
الأسئلة المتكررة
س: لماذا يجب أن يبقى جهاز استشعار Proximitor متطابقًا مع طول كابل نظام 5.0 متر؟
ج: يتم ضبط المذبذب الداخلي ودائرة معالجة الإشارة لسعة نظام إجمالية تتوافق مع 5.0 أمتار. تغيير طول الكابل الفعلي دون إعادة حساب الضبط يشوه عامل المقياس الخطي.
س: ما هو المتطلب الكهربائي لتزويد الطاقة لجهاز استشعار Proximitor 330780؟
ج: يتطلب الجهاز جهد تيار مستمر سلبي بين -17.5 فولت و-26 فولت بالنسبة لأرض النظام، مع سحب تيار أقصى يبلغ 12 مللي أمبير.
إرشادات التركيب الميداني
- ثبت غلاف جهاز استشعار Proximitor بإحكام على سكة DIN قياسية بعرض 35 مم داخل حاوية ميدانية مصنفة IP65 أو NEMA 4X.
- تحقق من العزل الكهربائي بين قاعدة جهاز الاستشعار ولوحة التثبيت لتجنب دوائر الأرض غير المقصودة.
- وصل كابل تمديد مجس القرب 11 مم إلى موصل الكوكسيل الخاص بجهاز Proximitor، مع التأكد من إدخال مفتاح ClickLoc بالكامل وشده يدويًا.
- ضع أغطية عزل طرفية على الاتصال الفعلي لعزل الموصل الخارجي للكوكسيل عن اتصال الأرض المحلي.
- وصل الأسلاك الميدانية إلى كتلة المحطات اللولبية: طاقة -24 فولت تيار مستمر، المشترك، وإشارة الخرج. مرر الأسلاك الميدانية عبر أنبوب معدني مؤرض.
- اضبط موضع المجس على عمود الهدف حتى يقيس جهد فجوة التيار المستمر عند أطراف الإشارة -10.0 فولت تيار مستمر ± 0.5 فولت تيار مستمر.
