تفاصيل المنتج

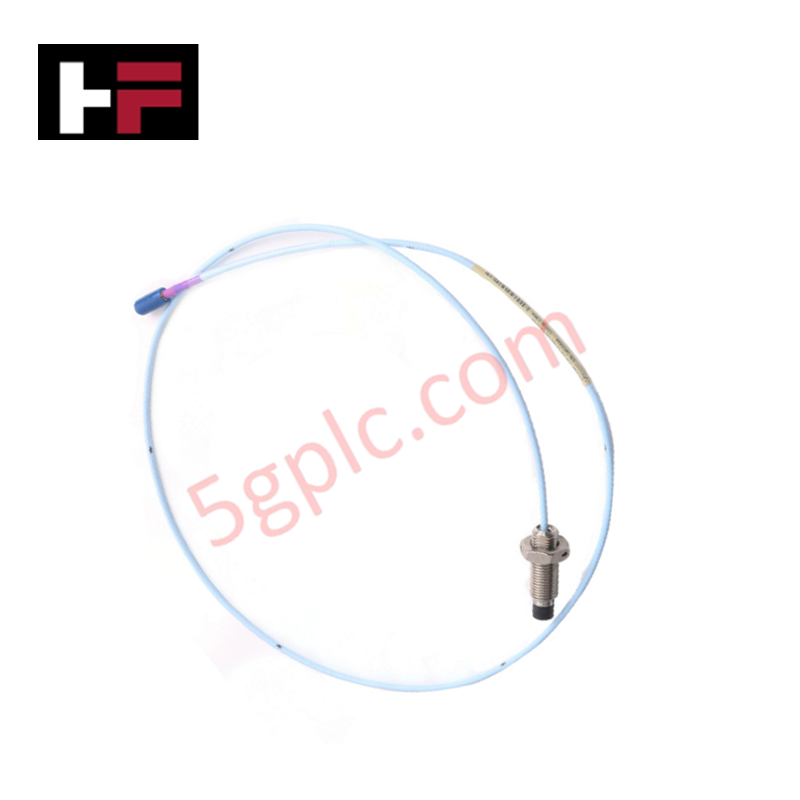

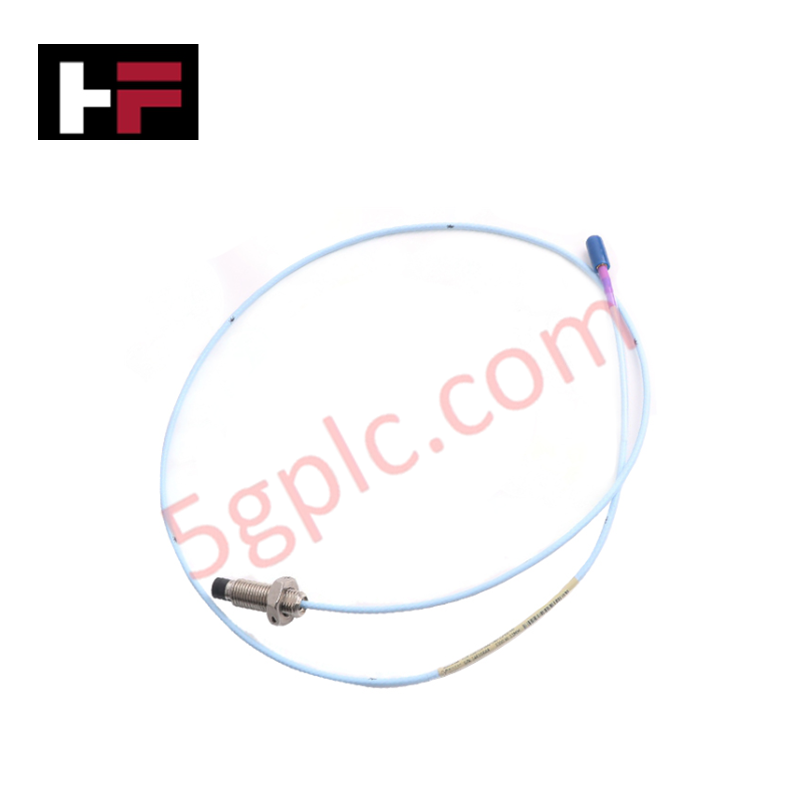

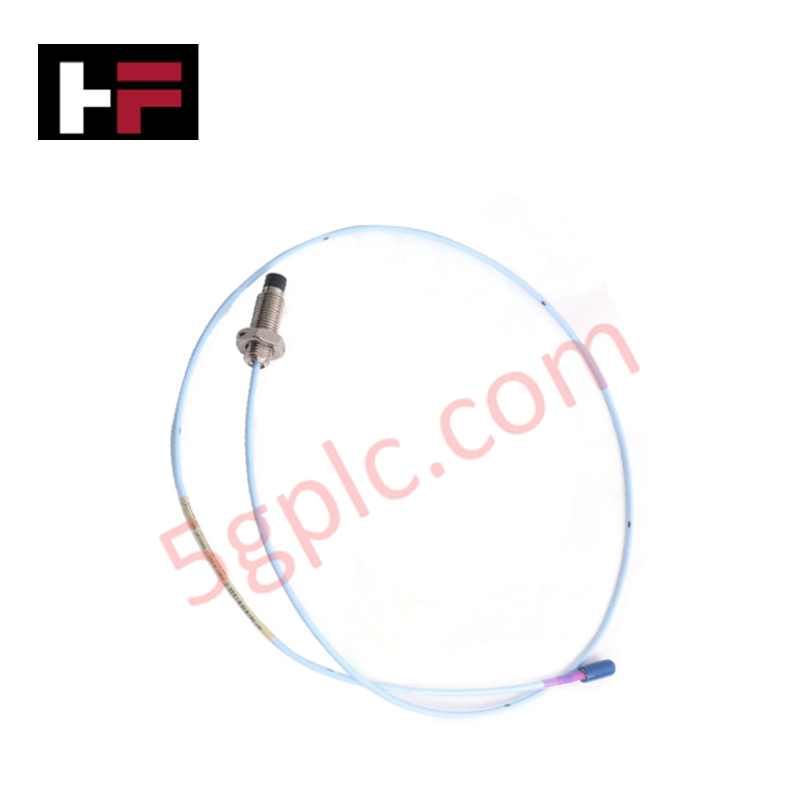

يعمل Bently Nevada 330703-000-080-10-02-00، المعروف أيضًا باسم حساس القرب 330703، كمكون مادي مخصص لقياس إزاحة العمود والاهتزاز بدون تلامس ضمن شبكات مراقبة الماكينات 3300 XL.
تفصيل اللاحقة ومصفوفة الطراز
| حقل الخيار | الرمز | تفصيل التكوين |
|---|---|---|
| الطول غير الخيطي | 000 | طول الغلاف غير الخيطي 0 مم |
| الطول الكلي للغلاف | 080 | طول الغلاف الخيطي الكلي 80 مم |
| الطول الإجمالي | 10 | طول الكابل الإجمالي 1.0 م (3.3 قدم) |
| نوع الموصل / الكابل | 02 | موصل ClickLoc محوري صغير الحجم، كابل قياسي |
| موافقة الوكالة | 00 | لا يتطلب موافقات |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 330703-000-080-10-02-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم (0.33 رطل) |
| الأبعاد | طرف مجس 11 مم، خيط M14 × 1.5، طول الغلاف 80 مم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| استهلاك الطاقة | محول سلبي يعمل عبر حلقة تشغيل حساس Proximitor |
| صيغة الخيط | خيط متري M14 × 1.5 بدون درع |
| نوع الموصل | موصل ClickLoc محوري صغير الحجم |
| مقياس المجس | نطاق خطي ممتد مع حساس Proximitor 3300 XL 11 مم المطابق |
مقياس تيار دوامي للمجس والتحقق من جهد الفجوة
ينتج المجس 330703-000-080-10-02-00 حقولًا مغناطيسية عالية التردد تتفاعل مع الأسطح الموصلة للهدف من خلال مقياس تيار دوامي دقيق للمجس. عند التوصيل بحساس Proximitor 3300 XL 11 مم المطابق، تتحول تغيرات الفجوة الفيزيائية إلى إشارات جهد مستمر ومتردد متناسبة. ضبط موضع الانحياز الميكانيكي للوصول إلى نقطة تحقق جهد الفجوة الاسمية -10 فولت مستمر يثبت المحول في منتصف نطاق تشغيله الخطي المعاير، مما يدعم تتبع ديناميكيات الدوار الديناميكية وقمع التداخل بين أزواج الحساسات المتقاربة.
الأسئلة المتكررة
س: ما هو الغرض من ميزة موصل ClickLoc في الخيار 02؟
أ: يحتوي موصل ClickLoc على آلية قفل تمنع فك واجهة الكابل المحوري تحت اهتزازات الماكينة المستمرة وعالية السعة.
س: هل يمكن لمجس 330703 العمل بدون أنبوب حماية خارجي مدرع؟
أ: نعم، الخيار 000-080 يحدد تكوين كابل قياسي غير مدرع مخصص لتوجيه داخلي داخل الغلاف أو لتركيبات أنابيب الحماية الميدانية.
إرشادات التركيب الميداني
- افحص خيوط الغلاف M14 × 1.5 ومنفذ التركيب للتأكد من نظافة التلامس الميكانيكي وخلوه من الحطام.
- قم بلف المجس في حامل التركيب أو غلاف المحمل حتى يقترب الطرف من سطح الهدف على العمود.
- راقب جهد الفجوة المستمر عند أطراف خرج حساس Proximitor أثناء ضبط عمق المجس حتى تصل إلى -10 فولت مستمر.
- شد صمولة التثبيت الخارجية ضد سطح التركيب لقفل عمق المجس والحفاظ على استقرار الموضع الميكانيكي.
- قم بتوصيل موصل ClickLoc المحوري بكابل التمديد 3300 XL ومرر غطاء موصل عازل فوق الوصلة لعزلها عن أرضية الماكينة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
