تفاصيل المنتج

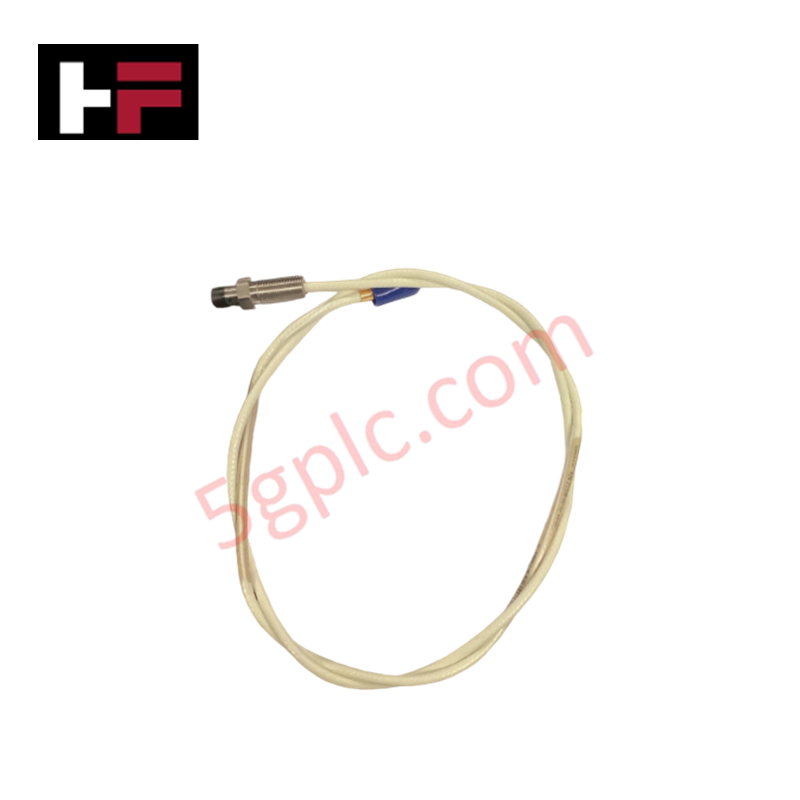

يعمل Bently Nevada 21508-02-12-10-02، المعروف أيضًا باسم 21508 مستشعرات التقارب، كمكون مادي مخصص لقياس الاهتزاز الديناميكي غير التلامسي والموضع المحوري ضمن أنظمة حماية الماكينات.
تفصيل اللاحقة ومصفوفة الطراز
| حقل الخيار | الرمز | تفاصيل التكوين |
|---|---|---|
| خيار الخيط | 02 | صيغة الخيط 3/8-24 UNF |
| الطول غير الملولب | 12 | الطول غير الملولب 1.2 بوصة |
| الطول الكلي للعلبة | 10 | طول العلبة 1.0 بوصة |
| الطول الكلي للكابل | 02 | طول الكابل المتكامل 1.0 م (39 بوصة) |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 21508-02-12-10-02 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.04 كجم (0.09 رطل) |
| الأبعاد | قطر طرف المجس 8 مم، جسم تركيب عكسي 3/8-24 UNF |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| استهلاك الطاقة | محول سلبي يعمل عبر حلقة مستشعر Proximitor |
| نوع التثبيت | مجس تقارب عكسي 8 مم |
| نوع الكابل | كابل متكامل بطول 1.0 م (39 بوصة) مع موصل كوكسيل ذكري مصغر |
| مقياس المجس | 7.87 فولت/مم (200 مللي فولت/ميل) قياسي مع مستشعر Proximitor المطابق |
مقياس مجس التيار الدوامي والتحقق من جهد الفجوة
يستخدم المجس العكسي 21508-02-12-10-02 مقياس تيار دوامي عالي التردد لتحويل مسافات الفجوة المستهدفة إلى جهود كهربائية خطية. عند تشغيله بواسطة مستشعر Proximitor المطابق، ينتج خرجًا بمعامل مقياس اسمي 7.87 فولت/مم (200 مللي فولت/ميل) للأهداف الفيرومغناطيسية مثل فولاذ AISI 4140. يحدد ضبط الانحياز الميكانيكي للتثبيت لتحقيق جهد فجوة -10 فولت تيار مستمر موقع المستشعر في منتصف نطاقه الخطي المعاير، مما يوفر مجالًا متماثلًا لتحليل الاهتزاز الديناميكي عالي السعة وتتبع ديناميكيات الدوار بدقة.
الأسئلة المتكررة
س: كيف يتم عزل موصل الكوكسيل الذكري المصغر عن التأريض الكهربائي للماكينة؟
ج: يجب تركيب غطاء عازل من السيليكون عالي العزل على طرف الموصل لمنع تأريض الموصل الخارجي الكوكسيل على هيكل الماكينة.
س: ما هو الفرق الوظيفي الأساسي في تكوين جسم التركيب العكسي؟
أ: يتم تركيب الجسم العكسي من الخلف، مما يسمح بتركيب المحول من خلال حاويات المحامل الداخلية أو حوامل التثبيت حيث يكون الوصول الأمامي محدودًا.
إرشادات التثبيت الميداني
- قم بتركيب جسم المجس العكسي في الحامل المثقوب أو الغلاف داخل حاوية المحمل.
- حرك طرف المستشعر نحو سطح العمود المستهدف أثناء قياس جهد التيار المستمر عبر أطراف خرج مستشعر Proximitor.
- ثبت صمولة التثبيت بمجرد أن يشير الملتيميتر إلى جهد الفجوة المستهدف -10 فولت تيار مستمر.
- وجه الكابل المتكامل بطول 1.0 م بعيدًا عن الحواف الحادة والأسطح الساخنة وأسلاك الطاقة عالية الجهد.
- قم بتوصيل موصل الكوكسيل الذكري المصغر بكابل التمديد Proximitor ومرر غلافًا عازلًا واقيًا فوق وصلة الموصل.
