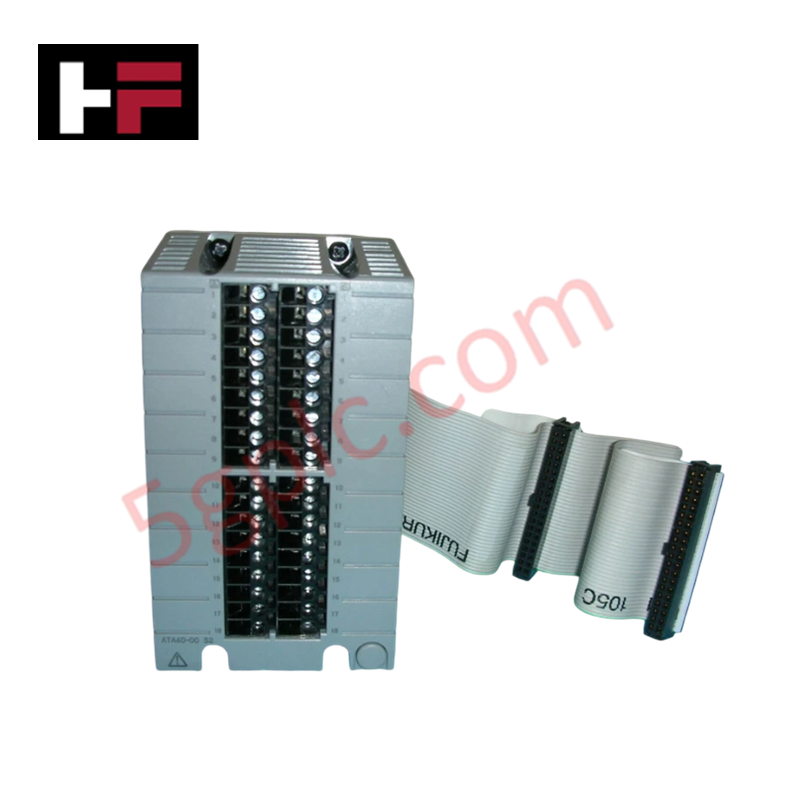

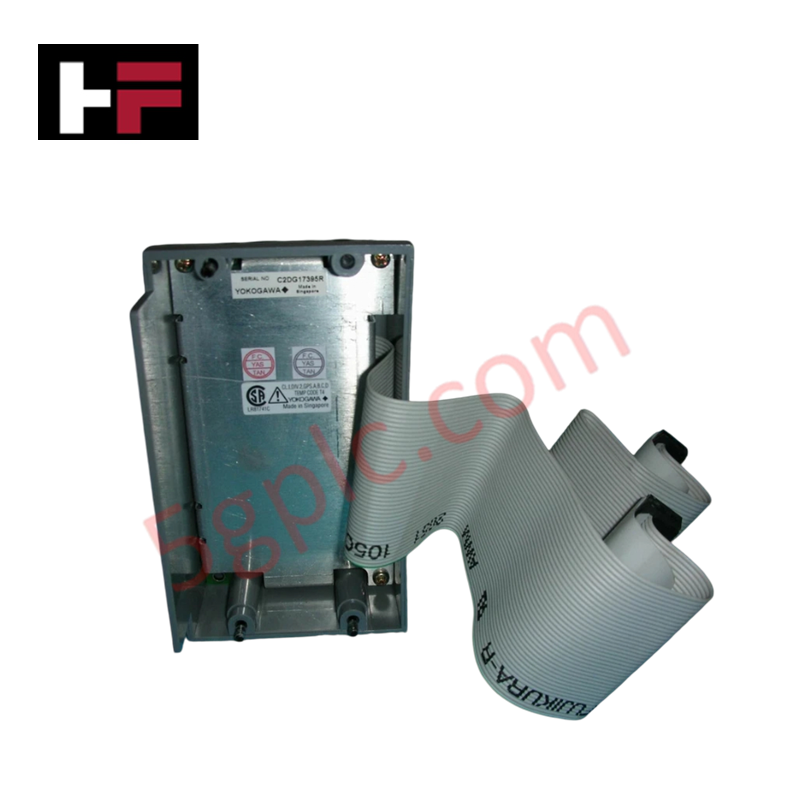

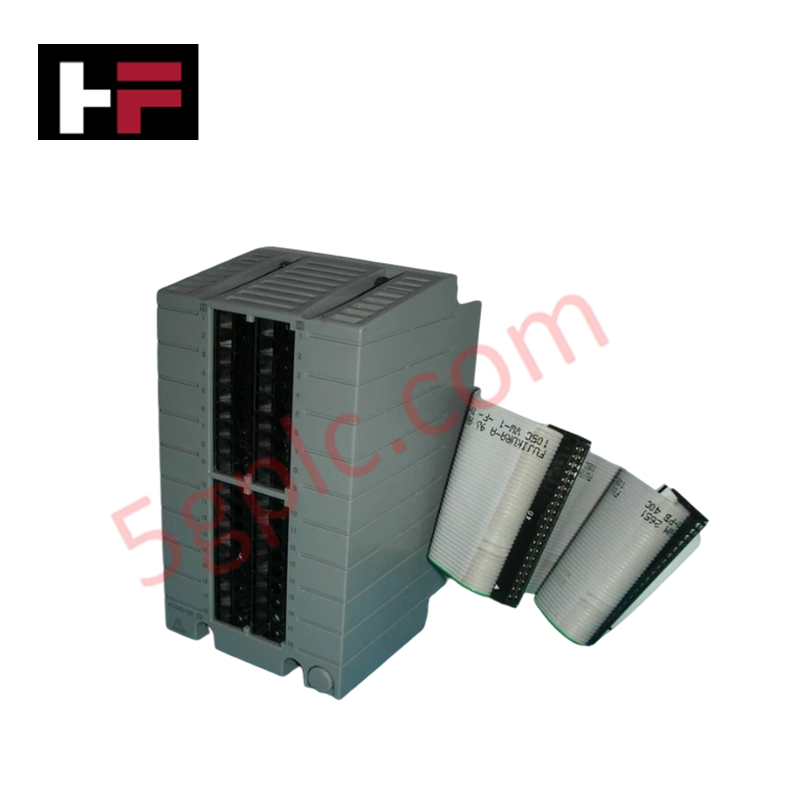

كتلة أطراف يوكوغاوا ATA4D-00 S2

يعمل YOKOGAWA ATA4D-00 S2، المُدرج أيضًا باسم ATA4D ككتلة أطراف، كمكوّن أجهزة مخصص لإنهاء إشارات الحقل مزدوجة التكرار ضمن منصات Yokogawa Centum VP FIO.

مواصفات الأجهزة

العزل بين القنوات ومسارات الإشارة مزدوجة التكرار

تحافظ كتلة الأطراف ATA4D-00 S2 على سلامة الإشارة عبر 16 قناة لجهاز الإرسال الميداني من خلال دمج مسارات توصيل مزدوجة التكرار مباشرةً في واجهة اللوحة الخلفية الداخلية PCB. وقد صُممت للتكامل السلس مع وحدات الإدخال التناظرية FIO، إذ توفر عزلًا بين القنوات وفصلًا جلفانيًا لحماية دوائر المعالجة الحساسة من حلقات التأريض الميدانية والارتفاعات العابرة في الجهد الكهربائي. ويضمن تصميم مشبك الضغط اتصالًا ماديًا مستقرًا في ظل الاهتزازات الصناعية، مع دعم توجيه إشارات حلقات HART بقدرة 4-20 mA دون تخفيف.

الأسئلة الشائعة

س: هل تتطلب ATA4D-00 S2 طاقة نشطة من اللوحة الأساسية FIO لكي تعمل؟

ج: لا، تعمل كتلة الأطراف كواجهة توصيل ميدانية سلبية، إذ تمرر الطاقة والإشارات مباشرةً بين أجهزة القياس الميدانية ووحدة الإدخال التناظرية الأساسية.

س: ما مقاس السلك الذي تدعمه أطراف مشبك الضغط في ATA4D-00 S2؟

ج: تستوعب أطراف مشبك الضغط موصلات نحاسية ميدانية صلبة أو مجدولة يتراوح مقطعها بين 0.2 و2.5 مم2 (AWG 24 إلى 12) من دون الحاجة إلى أدوات كبس الأطراف.

إرشادات التركيب الميداني

1. تأكد من عزل حامل وحدة FIO الرئيسية أو اتبع إجراءات السماح المحلية بالتبديل أثناء التشغيل قبل تركيب كتلة الأطراف.
2. حاذِ دبابيس الموصل الخلفي في ATA4D-00 S2 بدقة مع الفتحة المطابقة في اللوحة الأساسية FIO لتجنب انحناء الدبابيس.
3. أحكم ربط براغي التثبيت العلوية والسفلية المحتجزة لتثبيت كتلة الأطراف بإحكام في مواجهة الاهتزازات.
4. أزل عازل موصل الحقل بطول 8-10 مم، وأدخل السلك العاري في مشبك الضغط، ثم حرر ذراع الشد لتثبيت السلك في مكانه.
5. ثبّت جميع حواجز كابلات الحقل في قضيب التأريض المخصص لنظام الخزانة لمنع اقتران الضوضاء عبر حلقات الإدخال التناظري 4-20 mA.
