تفاصيل المنتج
نظرة عامة على المنتج

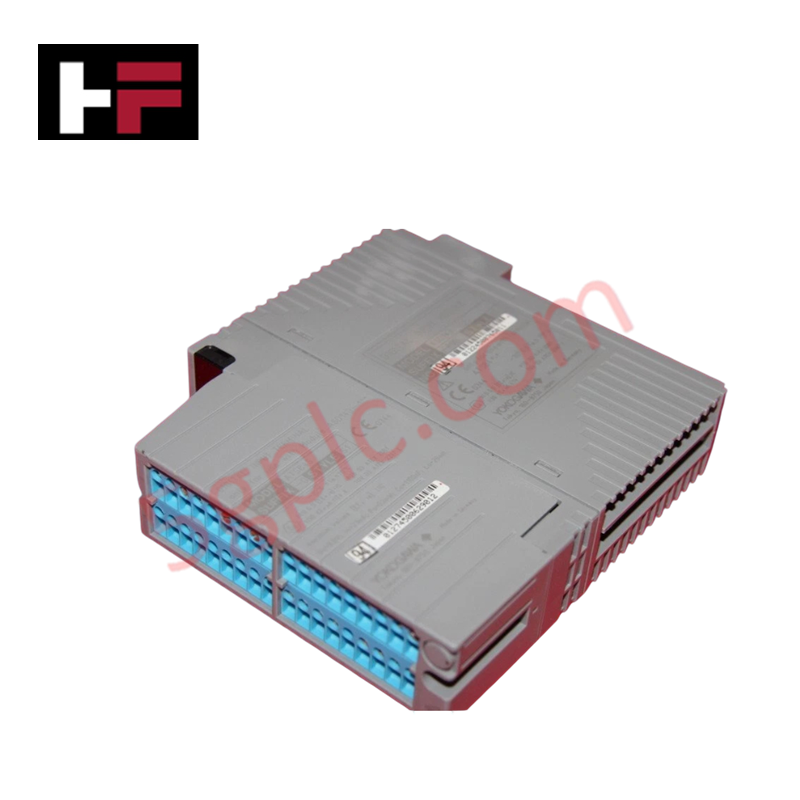

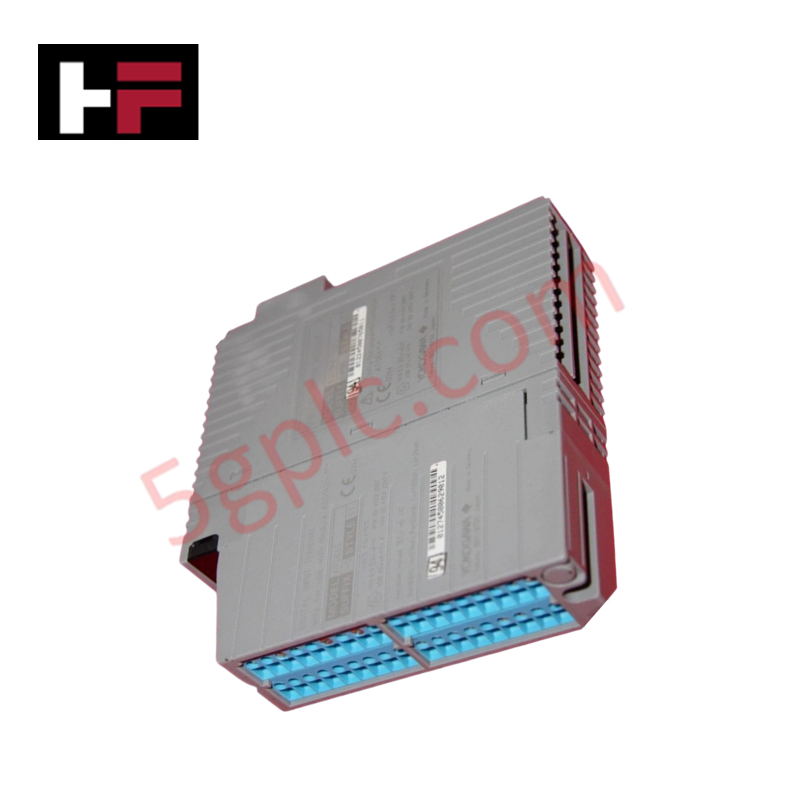

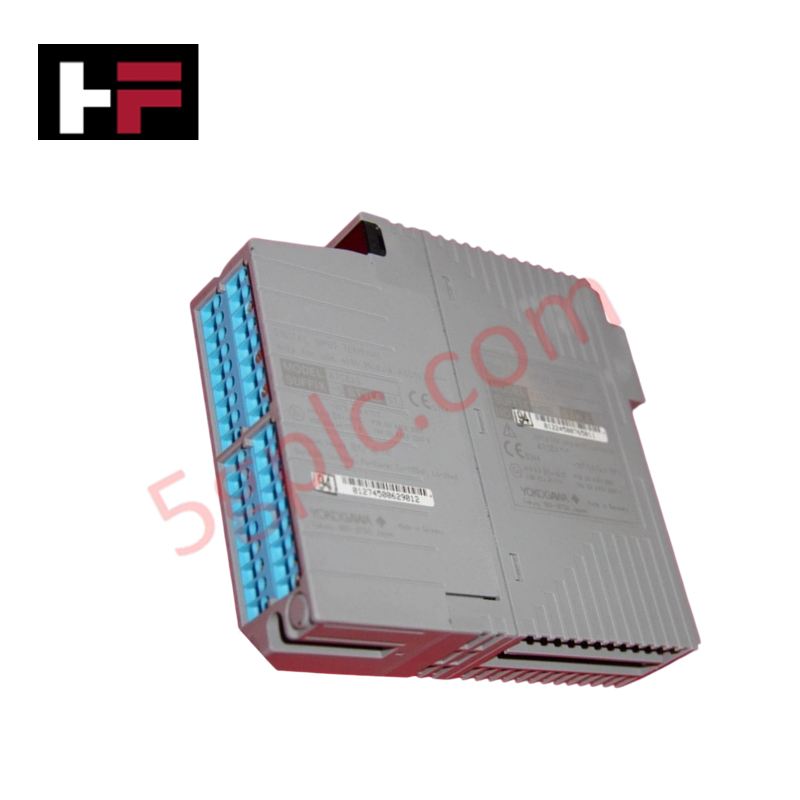

تعمل وحدة Yokogawa ASD143-P00 كوحدة إدخال تماثلية عالية الكثافة بـ16 قناة مصممة خصيصًا لأنظمة التحكم الموزعة CENTUM VP وCS 3000. تستقبل هذه الوحدة إشارات تيار قياسية من 4 إلى 20 مللي أمبير من أجهزة الإرسال الميدانية، وتحولها إلى بيانات رقمية دقيقة لمعالجات التحكم في النظام. وتعمل كواجهة رئيسية لمراقبة المتغيرات العملية الحرجة مثل الضغط ودرجة الحرارة والتدفق. نحن نوفر هذه الوحدة جديدة وأصلية 100%، مما يضمن أن تحافظ حلقات التحكم الخاصة بك على أعلى مستوى من الدقة والموثوقية المعتمدة من المصنع.
تفصيل رقم الجزء
تحدد رموز لاحقة ASD143-P00 تكوين الأجهزة والتخصص الوظيفي:
| رمز اللاحقة | التعريف الفني |
| ASD143 | وحدة إدخال تماثلية (16 قناة) |
| -P | مع أطراف تثبيت بالضغط للضغط |
| 0 | نوع الأجهزة القياسي |
| 0 | نوع الوظيفة الأساسية |
المواصفات الفنية
تدير وحدة ASD143-P00 16 حلقة تماثلية مستقلة مع أخذ عينات عالي السرعة وعزل جلفاني.
-
عدد القنوات: 16، معزولة.
-
إشارة الإدخال: 4 إلى 20 مللي أمبير تيار مستمر.
-
التيار المسموح به للإدخال: 30 مللي أمبير.
-
مقاومة الإدخال: 250 أوم.
-
الدقة: ±0.1% من المدى الكامل.
-
فترة تحديث البيانات: 10 مللي ثانية (معالجة عالية السرعة).
-
جهد التحمل: 1.5 كيلو فولت تيار متردد بين أطراف الحقل والهيكل.
-
التركيب: يتم توصيله في وحدة الإدخال/الإخراج بمحطة التحكم الميدانية (FCS).
-
الحالة: مضمون جديد وأصلي 100%.
مزايا هندسية
توفر وحدة ASD143-P00 حلولًا تقنية لإدارة الإدخال/الإخراج عالية الكثافة وسلامة الإشارة:
-
كفاءة عالية للكابينة ذات الكثافة العالية: من خلال دمج 16 قناة في فتحة وحدة واحدة، تعظم ASD143-P00 مساحة الخزانة. هذا يسمح للمهندسين بتوسيع النظام دون زيادة البصمة المادية لأرفف غرفة التحكم.
-
عزل إشارة متفوق: كل قناة تتميز بعزل جلفاني عالي الجودة. تمنع هذه البنية دوائر الأرض وتحمي اللوحة الخلفية لنظام التحكم الموزع من الضوضاء الكهربائية أو الارتفاعات المفاجئة القادمة من الأسلاك الميدانية، مما يضمن استقرار شبكة التحكم بأكملها.
-
نهايات تثبيت بالضغط للضغط: يستخدم الإصدار "-P" أطراف تثبيت بالضغط، التي تبسط التوصيل وتوفر اتصالًا أكثر أمانًا ومقاومة للاهتزاز مقارنة بالأطراف اللولبية التقليدية. هذا يقلل من وقت الصيانة ويمنع فقدان الإشارة العرضي أثناء تشغيل المصنع.
-
بيانات دقيقة لحلقات التحكم: بدقة ±0.1%، توفر الوحدة بيانات عالية الدقة مطلوبة لاستراتيجيات التحكم المتقدمة (مثل APC). تضمن أن يتخذ نظام التحكم الموزع قرارات التحكم بناءً على أدق تمثيل لظروف الحقل.
الأسئلة الشائعة
-
هل يمكن لوحدة ASD143-P00 توفير الطاقة لأجهزة الإرسال الميدانية؟
هذه الوحدة هي وحدة إدخال تيار. اعتمادًا على قاعدة التوصيل أو ترتيب الأطراف لديك، قد تحتاج إلى موزع تيار مستمر 24 فولت منفصل لتشغيل أجهزة الإرسال ذات السلكين، أو استخدام ميزات الطاقة المدمجة في وحدة الإدخال/الإخراج بمحطة التحكم الميدانية.
-
هل تدعم هذه الوحدة التكرار المزدوج؟
نعم. يمكنك تركيب ASD143-P00 في تكوين تكرار. إذا فشلت الوحدة الأساسية، ينتقل النظام إلى الوحدة الاحتياطية دون أي انقطاع في إشارات الإدخال 4-20 مللي أمبير.
-
كيف أقوم بمعايرة ASD143-P00؟
تأتي الوحدة معايرة من المصنع. ومع ذلك، يمكنك إجراء فحوصات دورية للدقة وتعديلات الصفر/النطاق عبر برنامج صيانة CENTUM VP لتعويض انحراف الأسلاك الميدانية على المدى الطويل.
-
هل هذه قطعة أصلية جديدة من Yokogawa؟
بالتأكيد. نحن نوفر فقط أجهزة جديدة وأصلية 100%. تصل وحدة ASD143-P00 في علبتها الأصلية من مصنع Yokogawa مع جميع أختام الأمان، وملصقات الشركة المصنعة، ووثائق التتبع سليمة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
