تفاصيل المنتج
نظرة عامة على المنتج

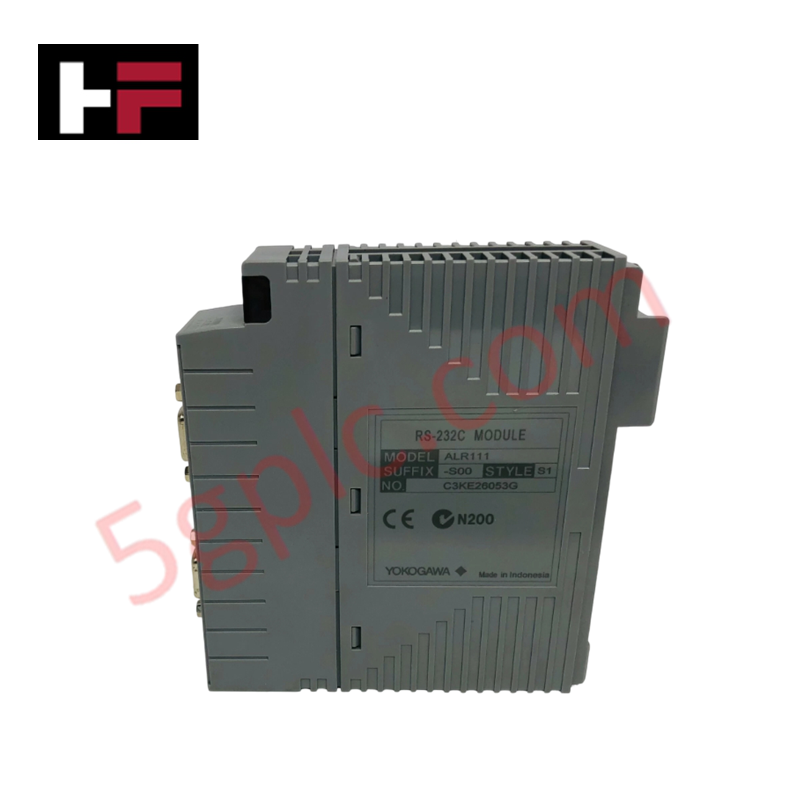

يعمل Yokogawa ALR111-S00 كبوابة تسلسلية عالية الأداء لأنظمة التحكم الموزعة CENTUM VP وCS 3000. يتيح هذا الوحدة لمحطة التحكم الميداني (FCS) التفاعل مع أنظمة فرعية متنوعة من أطراف ثالثة، بما في ذلك PLCs، وأجهزة حساب التدفق، والأجهزة التحليلية عبر بروتوكول RS-232C. من خلال تخفيف معالجة البروتوكول من وحدة المعالجة المركزية الرئيسية، يحافظ ALR111-S00 على تحكم حتمي في بيانات العملية الحرجة. نحن نوفر هذه الوحدة جديدة 100% وأصلية في عبوة مختومة من المصنع لضمان أقصى موثوقية لعمود الاتصال في مصنعك.
تفصيل رقم القطعة
يتبع ALR111-S00 تسمية معيارية تحدد درجته المادية ونطاق وظائفه المحدد:
| رمز اللاحقة | التعريف الوظيفي |
| ALR111 | وحدة الاتصال التسلسلي (RS-232C) |
| -S | نوع الأجهزة القياسي |
| 0 | معرف ثابت |
| 0 | وظائف النوع الأساسي |
المواصفات الفنية
تندمج هذه الوحدة مباشرة في اللوحة الخلفية لمحطة التحكم الميداني لتسهيل تبادل البيانات التسلسلية عالية السرعة.
-
واجهة الاتصال: RS-232C.
-

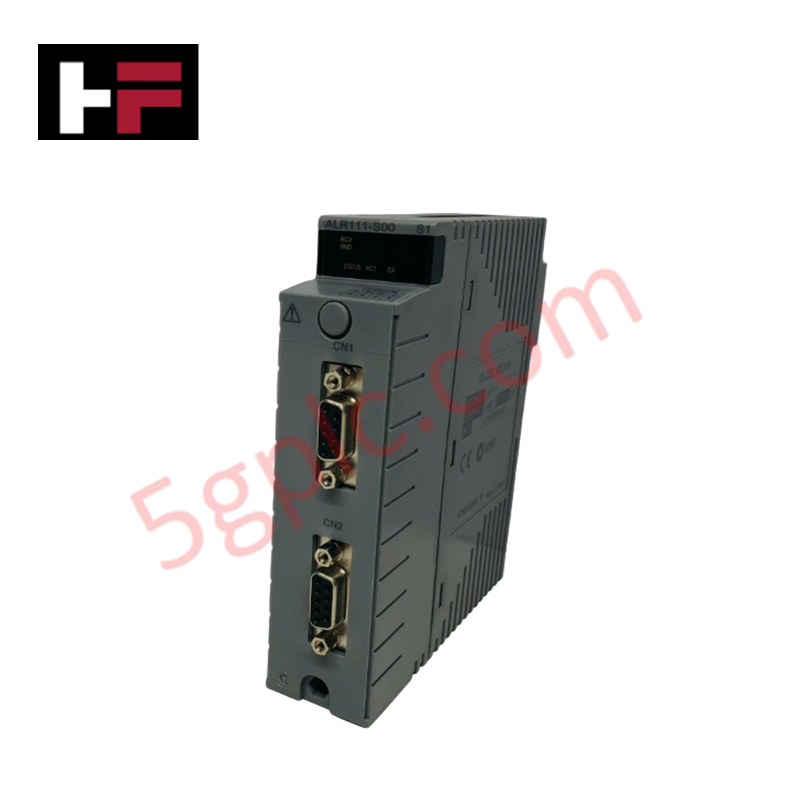

عدد المنافذ: منفذين تسلسليين مستقلين.
-
سرعة النقل: تدعم حتى 115.2 كيلوبت في الثانية لكل منفذ.
-
تكامل النظام: توصل في فتحات الإدخال/الإخراج لمحطة التحكم الميداني (FCS).
-
التكرار: تدعم تكوينات الأجهزة ذات التكرار المزدوج.
-
العزل: العزل الجلفاني يحمي اللوحة الخلفية لنظام التحكم الموزع من الارتفاعات الكهربائية في جانب الحقل.
-
الحالة: مضمونة جديدة 100% مع ختم المصنع الأصلي.
مزايا هندسية
يوفر ALR111-S00 حلولاً تقنية لدمج الأجهزة القديمة وأجهزة الأطراف الثالثة في بيئة نظام التحكم الموزع الحديثة:
-
مزامنة الأنظمة الفرعية: العديد من الأجهزة المتخصصة تدعم الاتصال التسلسلي فقط. يعمل ALR111-S00 كجسر، مما يسمح لنظام CENTUM DCS بقراءة وكتابة المتغيرات إلى الأجهزة الخارجية، موفراً للمشغلين رؤية موحدة للعملية بأكملها.
-
حماية الإشارة عالية الدقة: غالبًا ما تعاني الاتصالات التسلسلية القياسية من الضوضاء في البيئات الصناعية. تستخدم هذه الوحدة دروعًا داخلية قوية وعزلًا كهربائيًا لمنع الحلقات الأرضية والتداخل الكهرومغناطيسي (EMI) من تلف بيانات العملية.
-
تعدد استخدامات المنفذين: يسمح التصميم ذو المنفذين للمهندسين بتوصيل عدة أجهزة إلى فتحة وحدة واحدة. هذا يعظم كفاءة استخدام مساحة الرف ويقلل من البصمة الكلية للأجهزة في خزانة التحكم.
-
التحويل الحتمي عند الفشل: عند تثبيته في أزواج، يوفر ALR111-S00 تكرارًا سلسًا. إذا اكتشفت الوحدة النشطة عطلًا في الأجهزة أو فصل الكابل، تتولى الوحدة الاحتياطية مهام الاتصال فورًا، مما يمنع أي انقطاع في منطق التحكم بالعملية.
الأسئلة الشائعة
-
هل يدعم ALR111-S00 اتصال Modbus؟
يوفر ALR111-S00 طبقة RS-232C الفيزيائية. بينما يتعامل مع الإشارات الكهربائية، يجب أن يتضمن برنامج CENTUM الخاص بك برامج تشغيل اتصال Modbus RTU/ASCII المناسبة لتفسير البيانات من جهازك الخارجي.
-
ما هو الحد الأقصى لطول الكابل لهذه الوحدة؟
كجهاز RS-232C، نوصي بطول كابل أقصى يبلغ 15 مترًا (50 قدمًا) لضمان سلامة الإشارة عند سرعات البود العالية. للمسافات الأطول، يجب النظر في استخدام محولات RS-232 إلى RS-422/485.
-
هل يمكنني استبدال ALR111 بـ ALR121؟
لا. يستخدم ALR111 بروتوكول RS-232C، بينما تم تصميم ALR121 لاتصالات RS-422/RS-485. يجب مطابقة نوع الوحدة مع الأسلاك الميدانية الفيزيائية ومنفذ الاتصال للنظام الفرعي الخاص بك.
-
هل هذه قطعة مجددة أم أصلية؟
نبيع فقط أجهزة جديدة 100%. تصل كل وحدة ALR111-S00 في علبة مصنع Yokogawa الأصلية مع الأختام سليمة وتوقع موثوقية المصنع لمدة 12 شهرًا كاملة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
