تفاصيل المنتج

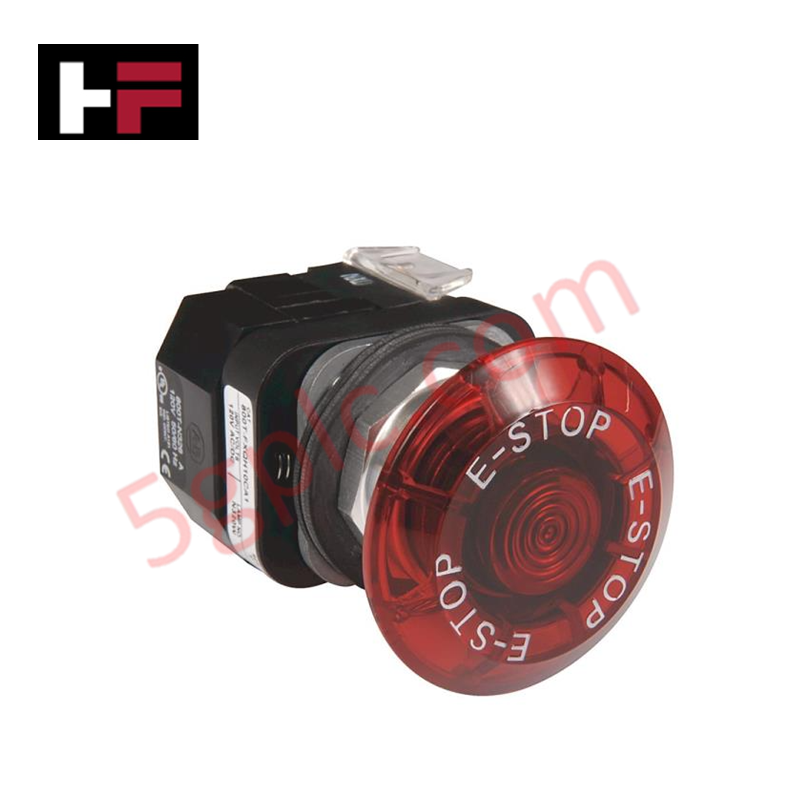

يعمل زر الضغط Allen-Bradley 800T-FXMQ24RA7، المعروف أيضًا باسم 800T-FXMQ24RA7، كمكون مادي مخصص لواجهة المشغل وإشارة الحالة داخل لوحات التحكم الصناعية.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| الطراز | 800T-FXMQ24RA7 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم |
| الأبعاد | ثقب تركيب 30 مم |
| نوع المشغل | رأس فطرية (دفع-سحب) |
| تكوين التلامس | 1 N.C.L.B. و1 كتلة N.C. |
| تصنيف الجهد | 24 VAC/VDC (مدخل مزدوج) |
شبكات Profinet / EtherNet/IP الحتمية
يستخدم 800T-FXMQ24RA7 كتل تلامس ميكانيكية قياسية للتواصل مع وحدات إدخال PLC المحلية. في الأنظمة التي تتطلب التكامل في شبكات EtherNet/IP الحتمية، يتم توصيل مخرجات التلامس هذه إلى عقد الإدخال/الإخراج البعيدة، حيث يتم رقمنة حالات الإشارة ونقلها. على الرغم من أن الجهاز لا يتواصل مباشرة عبر بروتوكولات صناعية، إلا أن سلوك التبديل الحتمي مطلوب لتدخل المشغل الموثوق ضمن هياكل توسيع كثافة الإدخال/الإخراج. لا ينطبق التوافق مع فلاش البرنامج الثابت، حيث تحكم الوظيفة من خلال تفاعل المشغل الفيزيائي وإغلاق التلامس.
الأسئلة المتكررة
س: هل تسمح ميزة المدخل المزدوج بمصادر طاقة احتياطية؟
ج: تسمح وحدة 24 VAC/VDC ذات المدخل المزدوج بالاتصال بمصدرين طاقة مختلفين لتوفير تكرار الإضاءة، مما يضمن بقاء ضوء المؤشر يعمل إذا فشل أحد دوائر الإمداد.
س: هل يمكن استبدال كتل التلامس في الموقع؟
ج: نعم. كتل التلامس من سلسلة 800T هي وحدات قابلة للفصل ويمكن إزالتها أو استبدالها من تجميع المشغل لتلبية تغييرات منطق التحكم أو لاستبدال التلامسات البالية.
إرشادات التركيب الميداني
- ركب المشغل في فتحة لوحة قياسية بحجم 30 مم وشد صمولة التثبيت لضمان ختم مقاوم للاهتزاز.
- تحقق من تثبيت كتل التلامس بالكامل على قاعدة المشغل قبل الانتهاء من توصيلات اللوحة.
- وصل أسلاك طاقة 24 VAC/VDC إلى أطراف وحدة المصباح، مع مراعاة القطبية الصحيحة إذا تطلب تصميم النظام ذلك.
- وجه أسلاك كتل التلامس بعيدًا عن مسارات التيار المتردد عالية الجهد لمنع الضوضاء المستحثة أو التداخل في إشارات إدخال PLC.
- استخدم أكمام الأسلاك (فيرولات) لجميع نهايات الأسلاك المجدولة لضمان اتصال ميكانيكي آمن داخل مسامير كتل التلامس.
- قم بإجراء اختبار وظيفي لكل من التغذية الراجعة المضيئة وحالة التبديل الكهربائية بعد التركيب لتأكيد التكامل الصحيح مع منطق نظام التحكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
الدليل التقني ودليل الشراء
إتقان تمييز الأسلاك في الأتمتة الصناعية: أهمية الأطراف المعدنية وترقيم الأسلاك المتقاطع
يشكّل وضع العلامات المناسبة على الأسلاك أساسًا لتركيب أنظمة التحكم بشكل موثوق وصيانتها على المدى الطويل. ففي بيئات الأتمتة الصناعية المعقدة، يُنهي الفنيون أطراف آلاف الموصلات داخل لوحات التحكم ورفوف التوصيل وصناديق التوصيل الميدانية. وتُستخدم الفيرولات كعلامات على شكل أكمام أنبوبية منفردة تُركّب على الموصلات قبل إنهاء التوصيل النهائي. وبينما اعتمد الفنيون تاريخيًا على حلقات حروف منفردة مطبوعة مسبقًا، يستخدم مُصنّعو لوحات التحكم الحديثة آلات آلية لطباعة الفيرولات. وتُنتج هذه الطابعات بالنقل الحراري بطاقات متينة أحادية الكمّ منكمشة بالحرارة، مطابقة مباشرةً لمخططات الأسلاك المعتمدة، ما يسرّع سير عمل تجميع الخزائن بشكل ملحوظ.
فهم خزائن التوصيل في أنظمة الأتمتة والتحكم الصناعي
تُعدّ خزائن التوصيل نقطة الربط المحورية بين أجهزة القياس الميدانية ووحدات المعالجة المركزية. ففي البُنى الكبيرة لأنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، تمتد مئات الكابلات الميدانية متعددة الأزواج من صناديق التوصيل المحلية إلى غرفة أجهزة القياس المركزية. وتضم خزانة التوصيل كتل أطراف ميدانية، ومانعات زيادة التيار، وحواجز عزل للسلامة الجوهرية، ومرحّلات وسيطة. ومن خلال فصل نهايات الأسلاك الميدانية عن مكونات المعالجة الحساسة، يحمي المهندسون اللوحات الخلفية باهظة الثمن لوحدات التحكم من الجهود العابرة العالية. ونتيجة لذلك، يسهم هذا الفصل المعياري في تبسيط إجراءات الصيانة بدرجة كبيرة وتسهيل توسيع النظام.
أفضل الممارسات الأساسية لتوصيل وتركيب وحدات التحكم المنطقية القابلة للبرمجة (PLC) في الأتمتة الصناعية
يبدأ التنفيذ الناجح لنظام التحكم بمراجعة مستندات الشركة المصنّعة الفنية مراجعة شاملة. تتميز وحدات التحكم من علامات تجارية كبرى مثل Allen-Bradley وSiemens وSchneider Electric بتصميمات أطراف توصيل فريدة. يجب على المهندسين التحقق من متطلبات الجهد قبل توصيل كابلات الطاقة لتجنب إلحاق أضرار جسيمة بالمعدات. تتطلب توصيلات الخط القياسية الالتزام الصارم باللوائح الكهربائية الإقليمية والترميز اللوني المناسب للأسلاك. علاوة على ذلك، ينبغي لمنفذي اللوحات الحرص دائمًا على إنشاء وصلة تأريض متينة منخفضة الممانعة باستخدام موصل نحاسي قياس 16 AWG على الأقل، موصول مباشرة بشبكة التأريض الرئيسية للمنشأة.
