تفاصيل المنتج
نظرة عامة على المنتج

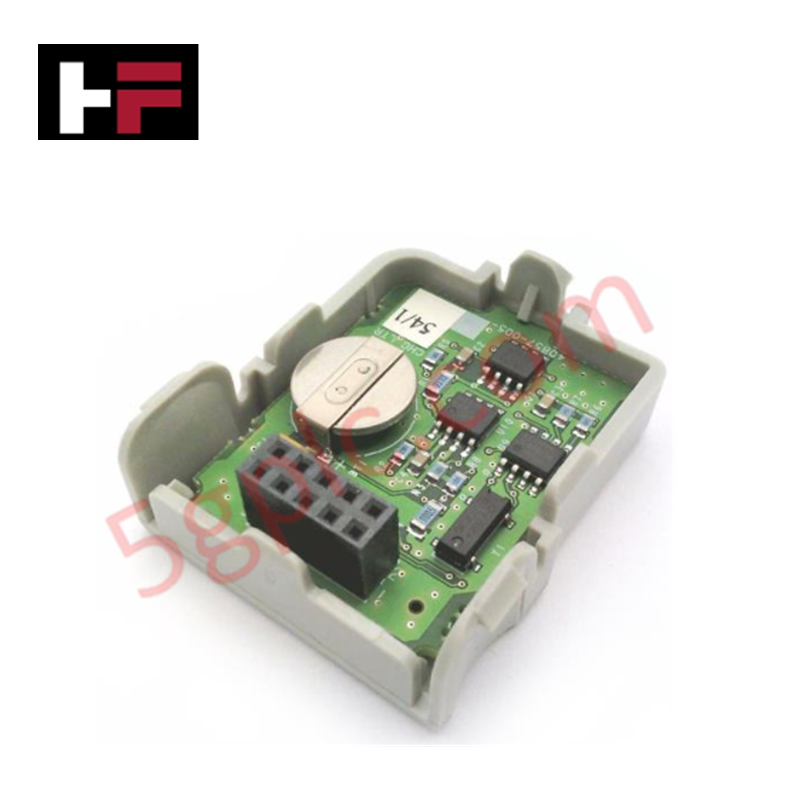

يقدم 1764-MM2RTC قدرات حيوية لتكرار البيانات وتسجيل الوقت لمنصة التحكم MicroLogix 1500. يدمج هذا الوحدة التوسعية ذات الوظيفة المزدوجة ذاكرة غير متطايرة بسعة 16 كيلوبايت لنسخ البرنامج احتياطيًا إلى جانب ساعة الوقت الحقيقي عالية الدقة (RTC). يضمن هذا أن يحتفظ المتحكم بالمنطق السلمي الحيوي وبيانات السجلات أثناء دورات الطاقة مع تمكين أحداث الأتمتة المجدولة زمنياً. على الرغم من أن الشركة المصنعة أوقفت هذه السلسلة، فإننا نوفر هذه الوحدة كجهاز أصلي جديد 100%، مما يتيح لك الحفاظ على التركيبات الحالية لـ MicroLogix دون الحاجة إلى ترقية البنية الكاملة للتحكم.
المواصفات الفنية
يجمع 1764-MM2RTC بين تخزين الذاكرة وتتبع الوقت في تصميم مدمج:
| المعلمة | المواصفة |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| خط الإنتاج | MicroLogix 1500 |
| سعة الذاكرة | 16 كيلوبايت |
| نوع الذاكرة | فلاش غير متطاير |
| وظيفة الساعة | ساعة الوقت الحقيقي (RTC) |
| التوافق | وحدات MicroLogix 1500 الأساسية (1764) |
| الوزن | 0.04 رطل (0.018 كجم) |
| حالة دورة الحياة | تم إيقاف التصنيع من قبل الشركة |
مزايا هندسية
-
أمان البرنامج غير المتطاير: تخزن ذاكرة الفلاش بسعة 16 كيلوبايت نسخة احتياطية كاملة من برنامج المستخدم وجدول البيانات. يمنع هذا فقدان البيانات الكارثي إذا فشلت بطارية المتحكم الداخلية، مما يسمح بالاسترداد التلقائي الفوري عند تشغيل الطاقة.
-
تسجيل الوقت بدقة: تتيح ساعة الوقت الحقيقي المدمجة لـ PLC تنفيذ منطق التحكم حسب الوقت من اليوم، أو يوم الأسبوع، أو التقويم. هذه الوظيفة ضرورية لتطبيقات تسجيل البيانات حيث يتطلب كل حدث علامة زمنية دقيقة.
-
إلغاء تحميل البرنامج يدويًا: من خلال ضبط المتحكم على "التحميل عند التشغيل"، يقوم 1764-MM2RTC بنقل البرنامج المخزن تلقائيًا إلى ذاكرة الوصول العشوائي للمعالج. تقلل هذه الميزة من وقت التوقف في المواقع النائية حيث قد لا يتوفر فني مع حاسوب محمول على الفور.
-
تصميم مدمج قابل للتوصيل: يتم تركيب الوحدة مباشرة في منفذ الذاكرة المتخصص في مقدمة معالج MicroLogix 1500. يضمن تصميمها منخفض الارتفاع عدم تعارضها مع توصيلات المتحكم أو حجمه داخل الحاوية.
-
صيانة بدون انقطاع: تتيح الوحدة "استنساخ" برامج PLC بسهولة. يمكنك برمجة وحدة واحدة ونقلها فعليًا إلى وحدة MicroLogix 1500 أخرى لتكرار معلمات التحكم بسرعة عبر عدة آلات.
إرشادات التثبيت
-
إيقاف التشغيل: قم دائمًا بفصل الطاقة عن وحدة MicroLogix 1500 الأساسية قبل إدخال أو إزالة 1764-MM2RTC لمنع الاضطرابات الكهربائية التي قد تتلف ذاكرة الفلاش.
-
المحاذاة: قم بإزالة الغطاء الواقي من منفذ وحدة الذاكرة على المعالج. قم بمحاذاة دبابيس الوحدة بعناية مع المنفذ واضغط بقوة حتى تثبت بشكل مستوٍ.
-
تكوين البرنامج: استخدم برنامج RSLogix 500 لتكوين إعدادات "وحدة الذاكرة" في خصائص المتحكم. يجب تحديد ما إذا كان المعالج يجب أن يحمل البرنامج من الوحدة عند كل دورة طاقة أو فقط عند حدوث خطأ في الذاكرة.
-
مزامنة الساعة: استخدم وظيفة "تعيين التاريخ والوقت" في برنامج البرمجة لمزامنة ساعة الوقت الحقيقي مع منطقتك الزمنية المحلية بعد التثبيت الأولي.
الأسئلة الشائعة
س: هل يمكنني استخدام 1764-MM2RTC في متحكم MicroLogix 1100 أو 1200؟
ج: لا. يناسب 1764-MM2RTC معالج سلسلة 1764 المستخدم في نظام MicroLogix 1500 فقط. تستخدم نماذج MicroLogix الأخرى أشكال وحدات ذاكرة مختلفة (مثل سلسلة 1762 أو 1763).
س: هل تتطلب هذه الوحدة بطارية للحفاظ على ذاكرة 16 كيلوبايت؟
ج: لا. تستخدم ذاكرة 16 كيلوبايت تقنية الفلاش غير المتطايرة التي تحتفظ بالبيانات إلى أجل غير مسمى بدون طاقة. ومع ذلك، تعتمد وظيفة ساعة الوقت الحقيقي على بطارية المتحكم الداخلية للحفاظ على الوقت أثناء إيقاف تشغيل النظام.
س: ما الفرق بين 1764-MM1 و1764-MM2RTC؟
ج: يوفر 1764-MM1 نسخًا احتياطيًا للذاكرة فقط. يضيف 1764-MM2RTC ميزة ساعة الوقت الحقيقي، وهي ضرورية إذا كان منطق السلم الخاص بك يتضمن تعليمات تعتمد على RTC مثل "قراءة الساعة" أو "كتابة الساعة".
س: هل من الممكن حماية البرنامج على وحدة الذاكرة من الكتابة؟
ج: نعم. يمكنك تكوين الحماية من الكتابة عبر إعدادات برنامج RSLogix 500 لمنع الكتابة غير المصرح بها أو العرضية على البرنامج الاحتياطي المخزن على 1764-MM2RTC.
