تفاصيل المنتج

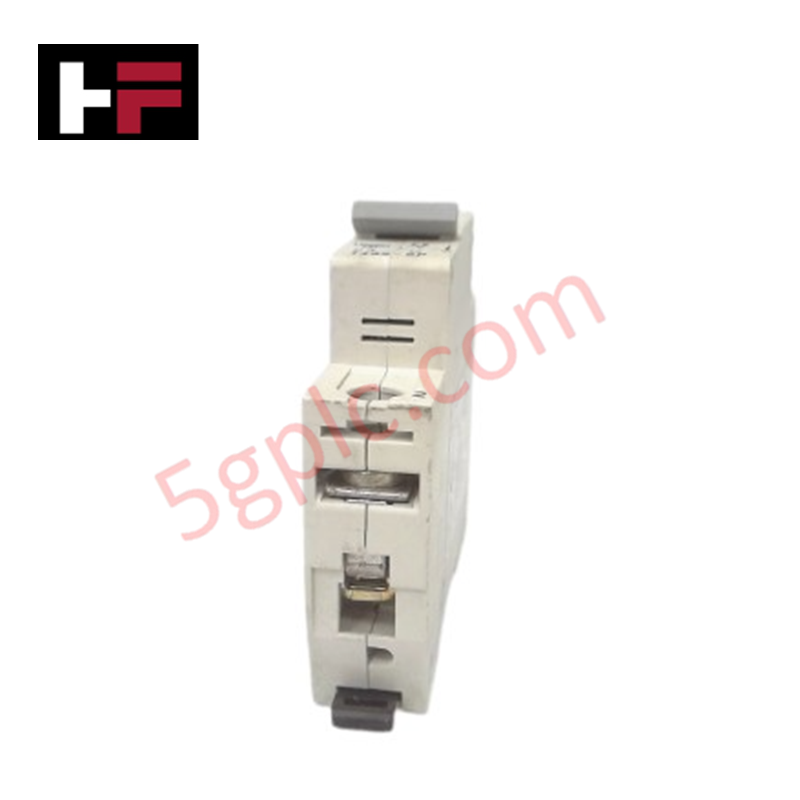

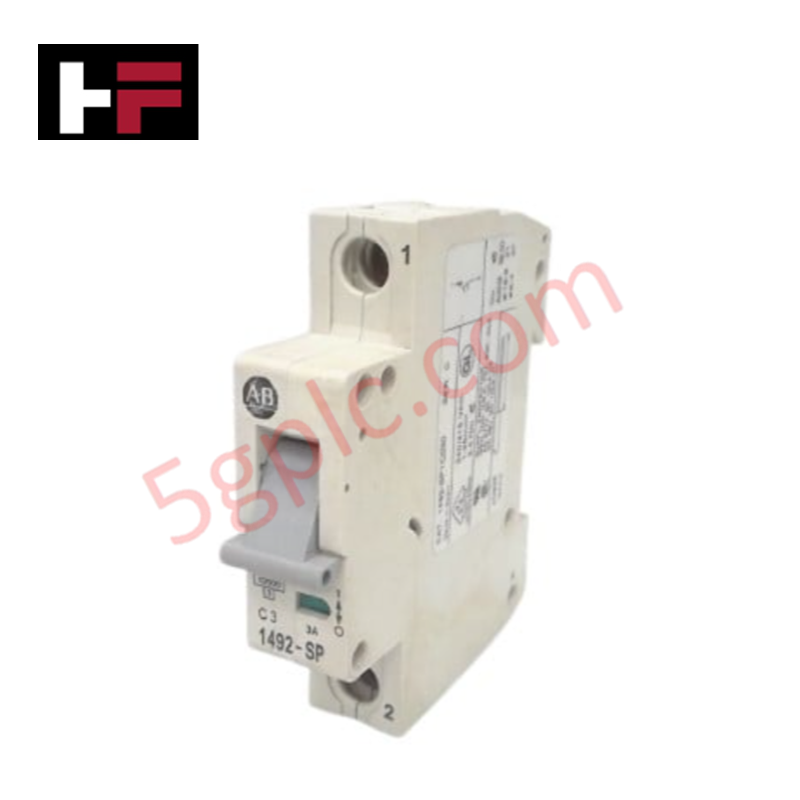

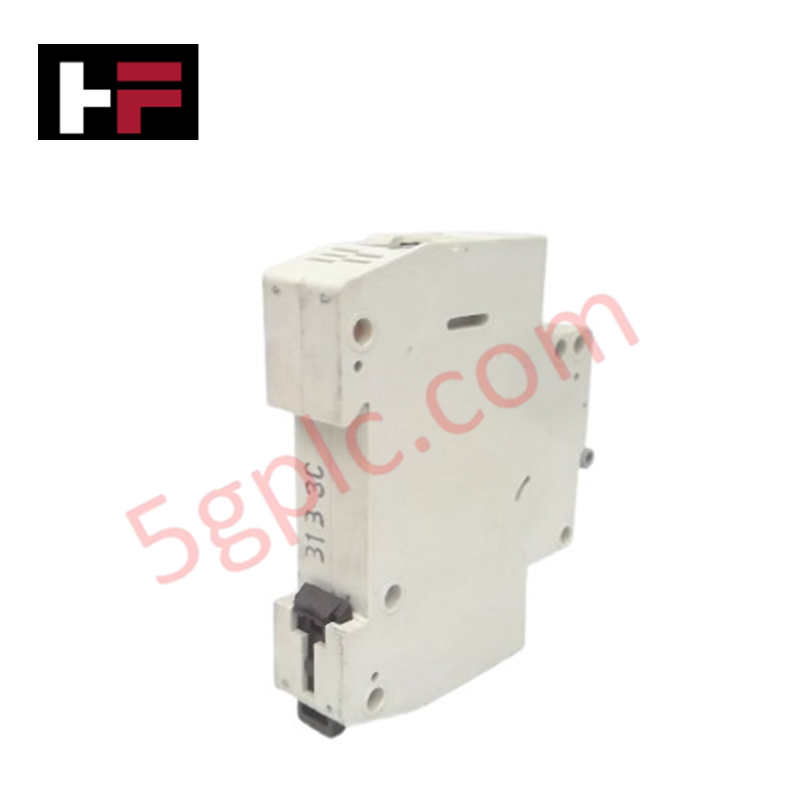

مصمم للحماية من التيار الزائد في فروع دوائر التحكم، يوفر قاطع الدائرة Allen-Bradley 1492-SP1C030 (1492-SP1C030) تنفيذًا مباشرًا ماديًا/كهربائيًا لانقطاع دائرة القطب الواحد تحت ظروف الحمل الزائد والدوائر القصيرة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| الطراز | 1492-SP1C030 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.11 كجم |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | غير مطبق |
| تصنيف التيار | 3 أمبير |
| تصنيف الجهد | 240/415 فولت تيار متردد |
| تصنيف الانقطاع | 10 كيلو أمبير |
شبكات Profinet / EtherNet/IP الحتمية
يستخدم 1492-SP1C030 خاصية انقطاع منحنى C، مما يوفر استجابة مستهدفة للتيارات المتوسطة عند بدء التشغيل مع الحفاظ على الحساسية للأحمال الزائدة المستمرة. في هياكل الأتمتة المعيارية، يعتمد التوسع الفعال لكثافة الإدخال/الإخراج على تنسيق هذه الأجهزة الوقائية مع كتل التوزيع العليا لمنع الانقطاعات غير المرغوب فيها عبر قطاعات الاتصال الحتمية. لا يتصل هذا المكون مباشرة بشبكات الحافلات الميدانية؛ ومع ذلك، تم تصميم آلية الانقطاع الميكانيكية لضمان فصل عالي السرعة أثناء انتقالات الأعطال، مما يحمي وحدات الإدخال/الإخراج السفلية وقطاعات ناقل اللوحة الخلفية من ارتفاعات التيار الشديدة.
الأسئلة المتكررة
س: هل يدعم هذا القاطع الملحقات القابلة للتركيب في الموقع؟
ج: تدعم سلسلة Bulletin 1492-SP تركيب ملحقات متنوعة، بما في ذلك جهات اتصال مساعدة ومفاتيح إشارة، تُركب على جانب القاطع لتوفير مؤشر الحالة إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC).
س: هل هذا الجهاز مخصص للحماية المباشرة للمحركات؟
ج: لا. هذا الجهاز هو واقي تكميلي ومصنف لحماية دوائر التحكم. لا يُصمم ليكون واقيًا لفرع دائرة المحرك أو لتوفير الحماية الحرارية من الحمل الزائد المطلوبة لمحركات التشغيل.
إرشادات التركيب في الموقع
- ركب القاطع على سكة DIN قياسية بعرض 35 مم؛ تأكد من تثبيت قفل القاعدة بالكامل لمنع الحركة الناتجة عن الاهتزاز.
- وصل مصدر الطاقة من جهة الخط إلى الأطراف العلوية وأسلاك الحمل إلى الأطراف السفلية، مع التحقق من استخدام مقطع سلك متسق.
- طبق عزم شد صحيح على براغي الأطراف للحفاظ على اتصال كهربائي منخفض المقاومة ومنع تدهور نقطة الاتصال حراريًا.
- فصل أسلاك التحكم الثانوية عن كابلات الطاقة الرئيسية أو خطوط مخرج محول التردد لتقليل التداخل الكهرومغناطيسي.
- تأكد من أن الحاوية المحيطة توفر حماية كافية ضد دخول الأجسام وأن الجهاز خالٍ من الغبار أو الحطام الموصل.
- تحقق من عمل الدائرة بقياس الجهد عند أطراف الحمل مع وضع الجهاز في وضع "تشغيل" للتأكد من استمرارية الوظيفة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
