تفاصيل المنتج
نظرة عامة على المنتج

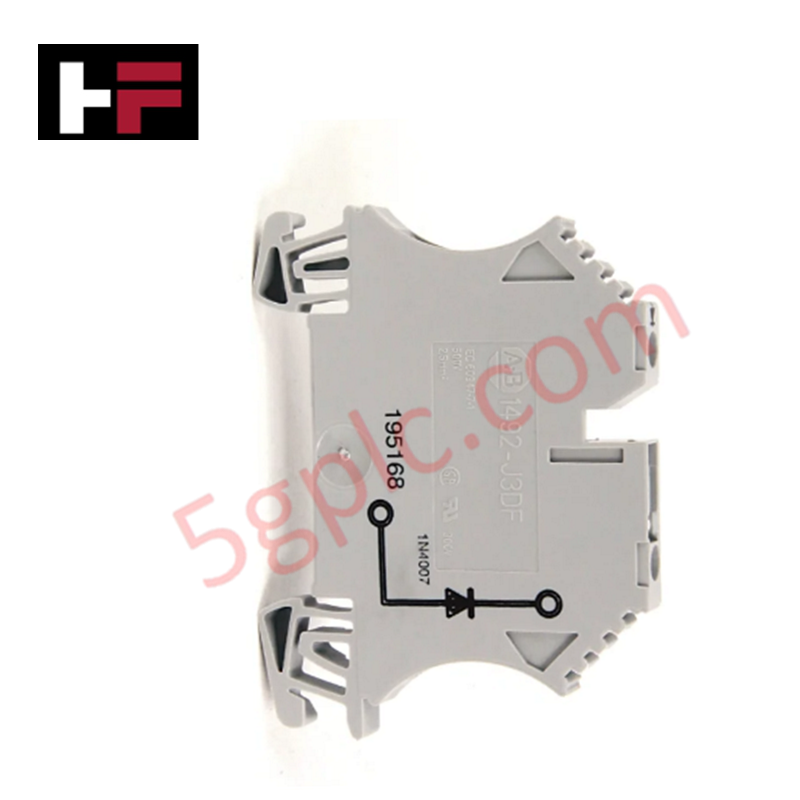

يعمل 1492-J3 ككتلة طرفية تمرير ذات دائرة واحدة عالية الكثافة IEC ضمن عائلة Allen-Bradley 1492 . يسهّل هذا المكون بعرض 5 مم التوصيل الفعّال من نقطة إلى نقطة على قضبان DIN القياسية بعرض 35 مم. يدعم مجموعة واسعة من مقاييس الأسلاك الصناعية مع الحفاظ على حجم مضغوط لتوفير مساحة في الخزانة. نوفر هذه الوحدة كـ جديدة 100% وأصلية، مما يضمن توصيلية مثالية وقبضة ميكانيكية قوية لتوزيع الكهرباء في نظام التحكم الخاص بك.
المواصفات الفنية
يستخدم 1492-J3 تصميم مشبك برغي متين لإنهاء كهربائي موثوق:
| المعامل | المواصفة |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| نوع الدائرة | دائرة تمرير واحدة |
| نطاق الأسلاك (صلبة/مجدولة) | #30…12 AWG (0.5…2.5 $mm^2$) |
| تصنيف التيار (UL/CSA) | 24 أمبير |
| تصنيف الجهد (UL/CSA) | 600 فولت تيار متردد/مستمر |
| عرض الطرف | 5.1 مم (0.20 بوصة) |
| التركيب | قضيب DIN بعرض 35 مم |
| عزم الشد | 0.4…0.8 نيوتن متر (3.5…7.1 رطل-إنش) |
| المادة | بولي أميد 6.6 (UL 94-V0) |
مزايا هندسية
-
كفاءة مساحة محسّنة: يتيح عرض الغلاف 5.1 مم كثافة عالية من نقاط التوصيل لكل قدم من قضيب DIN. هذا يقلل من حجم صناديق التوصيل وخزائن التحكم في مشاريع الأتمتة المعقدة.
-
مقاومة فائقة للاهتزاز: يحافظ آلية مشبك البرغي على اتصال محكم ضد الغازات يقاوم الارتخاء الناتج عن الصدمات الميكانيكية أو التمدد الحراري. هذا يضمن سلامة الإشارة على المدى الطويل دون الحاجة لإعادة الشد بشكل دوري.
-
توافق عالمي مع قضبان DIN: يسمح تصميم القدم القابلة للتركيب السريع بالتركيب السريع على قضبان القبعة العلوية القياسية بعرض 35 مم. هذا يسهل التوسعة أو إعادة التكوين لبنك الأطراف.
-
دعم الجسور الجانبية: يدعم 1492-J3 ملحقات القفز المركزي والجسور الجانبية. هذا يمكّن المهندسين من توزيع إشارات الطاقة أو النيوترال المشتركة عبر عدة كتل بسرعة وبشكل مرتب.
-
علامات عالية الوضوح: تحتوي الكتلة على فتحات مخصصة لوضع علامات قابلة للتركيب. هذا يسمح بوضع علامات واضحة واحترافية لكل دائرة، مما يسرّع عمليات التشخيص والصيانة.
إرشادات التركيب
-
محاذاة قضيب DIN: ضع 1492-J3 فوق قضيب 35 مم واضغط بقوة حتى تثبت القدم على حافة القضيب.
-
تحضير السلك: قم بنزع حوالي 10 مم من العزل عن السلك. أدخل الموصل بالكامل في قفص المشبك لضمان تثبيت البرغي على النحاس وليس على العزل.
-
تطبيق العزم: استخدم مفك براغي مسطح الرأس لتطبيق عزم بين 0.4 و0.8 نيوتن متر . العزم الصحيح يمنع تلف السلك ويضمن اتصالًا كهربائيًا دائمًا.
-
حماية النهاية: قم دائمًا بتركيب حاجز نهاية 1492-EBJ3 في نهاية سلسلة الكتل الطرفية لتغطية الأجزاء المعدنية المكشوفة ومنع حدوث دوائر قصر.
الأسئلة الشائعة
س: ما هو أكبر حجم سلك يمكن لـ 1492-J3 استيعابه؟
ج: يقبل 1492-J3 أسلاك حتى حجم 12 AWG (2.5 $mm^2$). للأسلاك الأكبر، يُنصح باستخدام وحدات 1492-J4 أو 1492-J6.
س: هل يمكنني استخدام هذه الكتلة الطرفية لكل من دوائر التيار المستمر والمتردد؟
ج: نعم. يتعامل 1492-J3 مع كل من جهد التيار المتردد والمستمر حتى تصنيف أقصى 600 فولت، مما يجعله مناسبًا للتحكم في المحركات، توزيع طاقة PLC، وحلقات الإشارة.
س: هل يحتاج 1492-J3 إلى غطاء نهاية؟
ج: نعم. لأن أحد جانبي الكتلة الطرفية "مفتوح" ليكشف عن شريط التوصيل، يجب تركيب حاجز نهاية 1492-EBJ3 في نهاية الترتيب لضمان تصنيف أمان IP20.
س: هل المادة مقاومة للاشتعال؟
ج: بالتأكيد. يستخدم الغلاف بولي أميد 6.6، الذي يحمل تصنيف اللهب UL 94-V0 ، وهو أعلى معيار للبلاستيك المطفئ ذاتيًا في المكونات الكهربائية.
