تفاصيل المنتج
نظرة عامة على المنتج

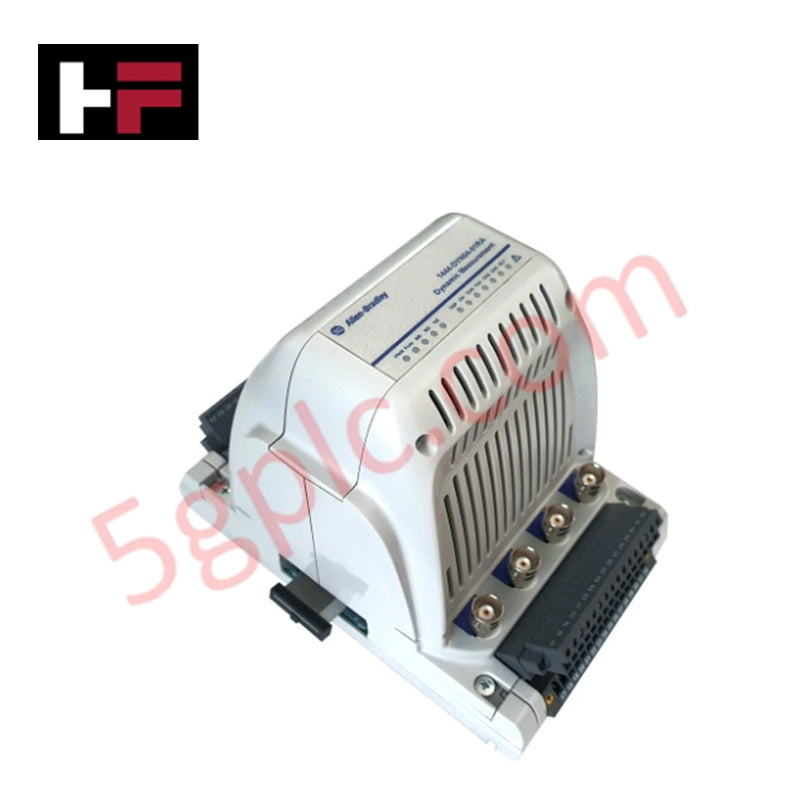

يعمل Allen Bradley 1444-DYN04-01RA كعنصر ذكي أساسي ضمن نظام مراقبة الحالة المتكامل Dynamix™ 1444. يوفر هذا الموديل عالي الأداء القدرة الحاسوبية لمراقبة وحماية الآلات الدوارة من خلال معالجة إشارات الاهتزاز والضغط والموقع المعقدة. نحن نوفر هذا الجهاز جديدًا وأصليًا 100%، مما يضمن تشغيل أصولك الحيوية ضمن معايير أمان دقيقة بمستوى مختبر.
المواصفات الفنية
يجمع 1444-DYN04-01RA بين جمع البيانات عالي السرعة وشبكات صناعية قوية:
| الميزة | المواصفة |
| المداخل الديناميكية | 4 قنوات |
| المخارج الرقمية | 2 مخرج |
| مخارج المرحل | مخرج واحد |
| جهد التغذية | 18–32 فولت تيار مستمر (32 فولت كحد أقصى) |
| الاتصال | إيثرنت بمنفذين |
| درجة حرارة التشغيل | -25 إلى 70 درجة مئوية (-13 إلى 158 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) |
| الرطوبة | 5 إلى 95% (بدون تكثف) |
| التركيب | تركيب على سكة DIN-35 |
| الوزن الصافي | 1.50 رطل (0.68 كجم) |
مزايا هندسية
-
الذكاء على الحافة: يقوم 1444-DYN04-01RA بتحليل تحويل فورييه السريع (FFT) في الوقت الحقيقي مباشرة على الوحدة. يقلل هذا المعالجة المحلية من حركة مرور الشبكة ويضمن تفعيل المرحل فورًا أثناء أحداث اهتزاز الآلات الحرجة.
-
تحمل بيئي قوي: مصمم لبيئة المصنع، يحافظ الموديل على تشغيل مستقر عبر نطاق واسع من درجات الحرارة (-25 إلى 70 درجة مئوية). هذا يلغي الحاجة إلى خزائن تحكم مناخية متخصصة في معظم البيئات الصناعية.
-
الحماية والمراقبة المتكاملة: من خلال دمج 4 مداخل ديناميكية مع مرحل مدمج ومخارج رقمية، يدير هذا الموديل الواحد حماية الآلة (الإيقاف) ومراقبة الحالة (تحليل الاتجاه) في آن واحد.
-
تكامل إيثرنت سلس: يستخدم الموديل بروتوكولات Ethernet/IP القياسية، مما يسمح بالتكامل المباشر مع بيئات Studio 5000®. يضمن هذا التزامن أن بيانات الاهتزاز تتوافق تمامًا مع متغيرات العمليات الأخرى في وحدة التحكم المنطقية القابلة للبرمجة (PLC).
-
صيانة مبسطة: يسهل تصميم التركيب على سكة DIN-35 التثبيت والاستبدال السريع. إطاره المدمج الذي يزن 1.50 رطل يناسب اللوحات الكهربائية القياسية مع توفير تشخيص اهتزاز قوي.
الأسئلة الشائعة
-
ما أنواع الحساسات التي يمكنني توصيلها بالمداخل الديناميكية؟
تدعم المداخل الديناميكية الأربعة مجموعة واسعة من المحولات، بما في ذلك مقياسات التسارع، حساسات السرعة، ومستشعرات التيار الدوامي (حساسات القرب)، مما يجعلها مثالية لمراقبة المحركات، المضخات، والتوربينات.
-
هل هذه وحدة أصلية مختومة من المصنع من Allen Bradley؟
نعم. نضمن أن كل وحدة 1444-DYN04-01RA نشحنها جديدة 100% في عبوتها الأصلية من الشركة المصنعة. تشمل العبوة رمز UPC الأصلي (885630427027) وجميع الوثائق الرسمية.
-
كيف يعمل مخرج المرحل لحماية الآلة؟
يوفر المرحل المدمج تأمينًا على مستوى الأجهزة. يمكنك تكوين الوحدة لتفعيل هذا المرحل بناءً على عتبات اهتزاز محددة، مما يضمن إيقاف تشغيل الآلة فورًا لمنع حدوث فشل ميكانيكي كارثي.
-
ما متطلبات التركيب بالنسبة للارتفاع عن مستوى سطح البحر؟
يعمل الموديل بشكل مثالي على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر (MSL). بالنسبة للتركيبات التي تتجاوز هذا الارتفاع، يُرجى مراجعة إرشادات الشركة المصنعة لتخفيض الأداء الحراري.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
