تفاصيل المنتج

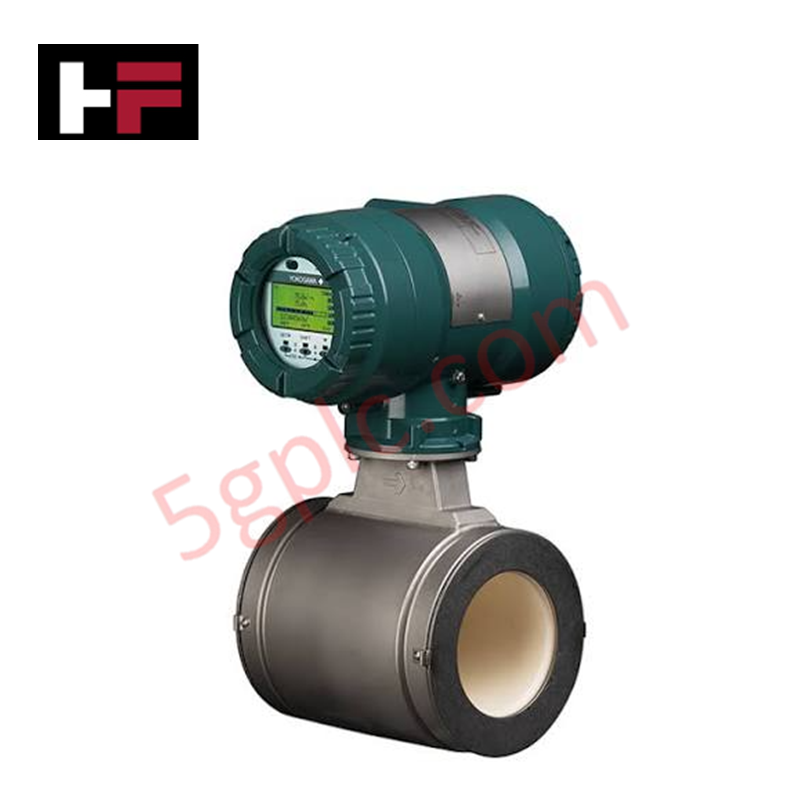

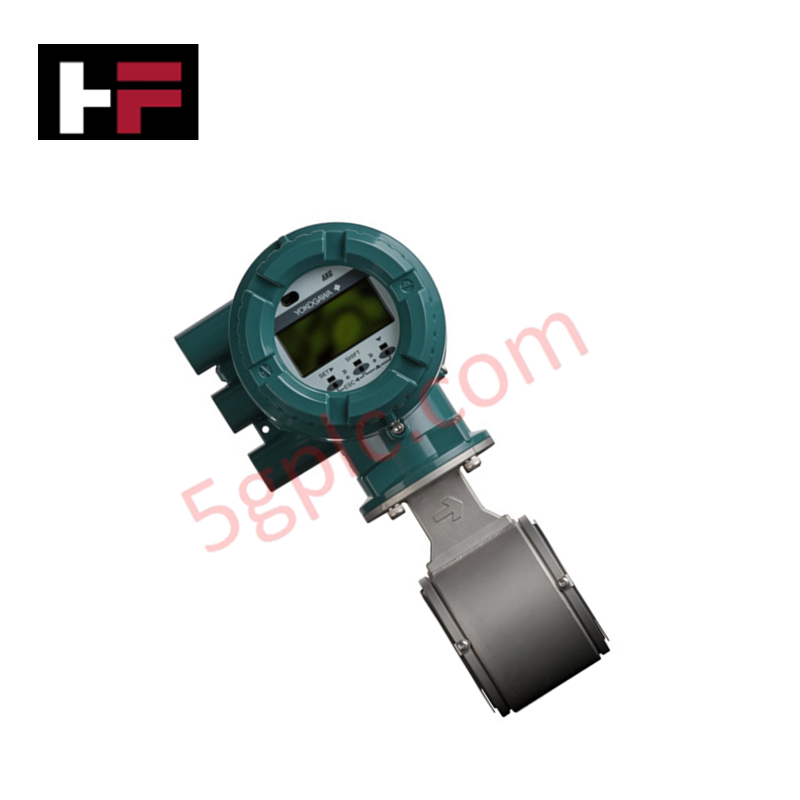

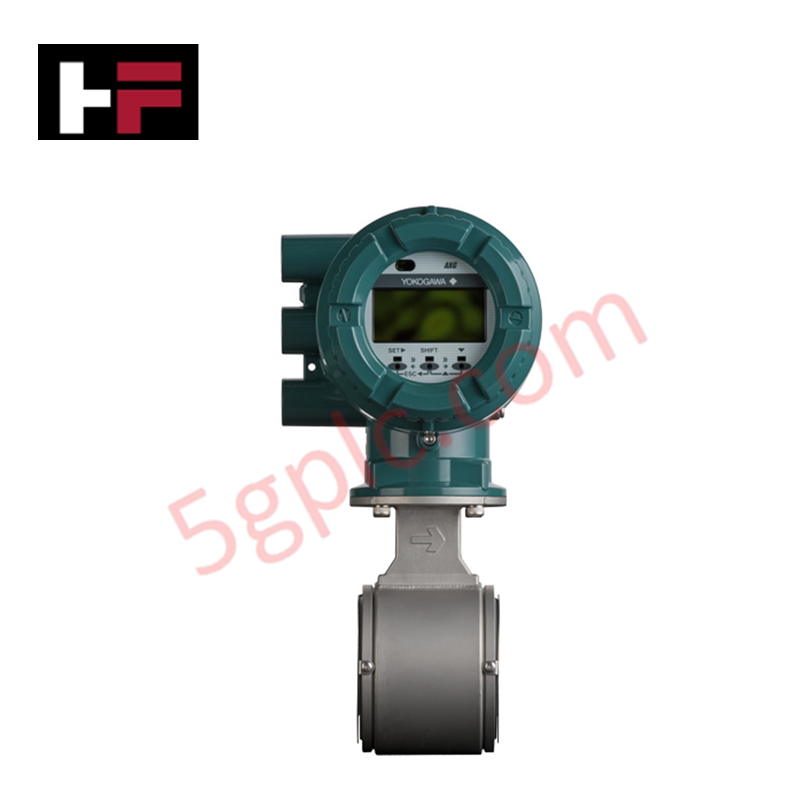

يعمل جهاز Yokogawa ADMAG AE، المُدرج أيضًا باسم مقياس التدفق المغناطيسي ADMAG AE، كمكوّن عتادي مخصص لقياس سرعة السوائل ومعالجة الإشارات ضمن شبكات الأجهزة الميدانية الخاصة بـ DCS وPLC.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | ADMAG AE |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| مبدأ القياس | الحث الكهرومغناطيسي بإثارة مزدوجة التردد |
| دقة القياس | 0.5% من معدل التدفق |
| بطانة الأنبوب | بطانة من سيراميك الألومينا فائق النقاء بنسبة 99.9% |
| بنية القطب | قطب سيرميت متكامل مانع للتسرب من البلاتين والألومينا |
| بنية الغلاف | غلاف ثنائي الحجرة (يفصل توصيلات الأطراف عن المكونات الإلكترونية) |
| الشاشة | شاشة LCD بإضاءة خلفية عالية الوضوح |
| مصدر التغذية | تيار متردد/مستمر عالمي (100/200 فولت) أو خيار 24 فولت تيار مستمر باستخدام كابل قياسي ذي 4 موصلات |
| الامتثال | التوجيه 97/23/EC الخاص بمعدات الضغط |
خصائص التحكم في العمليات وناقل المجال
تستخدم إلكترونيات محوّل ADMAG AE مخطط إثارة مزدوج التردد يولّد حقولًا مغناطيسية متزامنة عالية ومنخفضة التردد داخل أنبوب التدفق. ويؤدي هذا التكوين ثنائي القيادة إلى سرعات استجابة سريعة للتغيرات المرحلية وكبت فوري لضوضاء الملاط. كما أن العزل الكامل بين القنوات داخل الغلاف ثنائي الحجرة يحمي دوائر التقاط الجهد التفاضلي منخفض المستوى عبر أقطاب السيرميت المصنوعة من البلاتين والألومينا من الضوضاء ذات النمط المشترك ومن تسرب العوامل البيئية.
الأسئلة الشائعة
س: كيف تحمي بنية الغلاف ثنائي الحجرة إلكترونيات معالجة الإشارات الداخلية أثناء التوصيلات الميدانية؟
ج: يفصل التكوين ثنائي الحجرة فعليًا بين كتلة الأطراف الميدانية ولوحة معالجة التضخيم. ويمنع فتح حجرة الأطراف أثناء إنهاء القنوات أو الفحص الروتيني تعرض الإلكترونيات الداخلية للرطوبة والغبار والجو الأكّال.
س: ما تكوينات دخل الطاقة التي تدعمها مجموعة أطراف المحوّل؟
ج: تدعم لوحة مصدر التغذية تكوين دخل عالمي للتيار المتردد/المستمر (بتصنيف 100/200 فولت)، أو بنية دخل مباشر بجهد 24 فولت تيار مستمر باستخدام أسلاك صناعية قياسية ذات 4 موصلات.
إرشادات التركيب الميداني
- توصيلات القنوات وإحكام الغلق: مرّر موصلات الإشارة والطاقة عبر منافذ قنوات مخصصة. ضع مادة مانعة للتسرب على جميع لوالب مداخل الكابلات من نوع NPT أو المتري، وثبّت وصلات حشو مانعة لتسرب الماء للحفاظ على سلامة الغلاف في مواجهة الرطوبة المحيطة.
- سلامة التأريض والحجب: تأكد من توصيل أجسام أنبوب التدفق وحجب كابل الإشارة مباشرةً بأرضي منخفض الممانعة. ويؤدي التأريض الصحيح بنقطة واحدة إلى معادلة تغيرات جهد السائل وكبت الضوضاء الكهربائية عالية التردد عبر مسار التدفق المبطن بالسيراميك.
- المحاذاة الميكانيكية: ركّب مجموعة العداد في مقاطع من خط الأنابيب تضمن امتلاء الأنبوب بالسائل بالكامل. شدّ مسامير الشفة بنمط متقاطع بالتناوب لتوزيع ضغط التثبيت بالتساوي من دون إحداث إجهاد ميكانيكي على بطانة سيراميك الألومينا.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
