تفاصيل المنتج

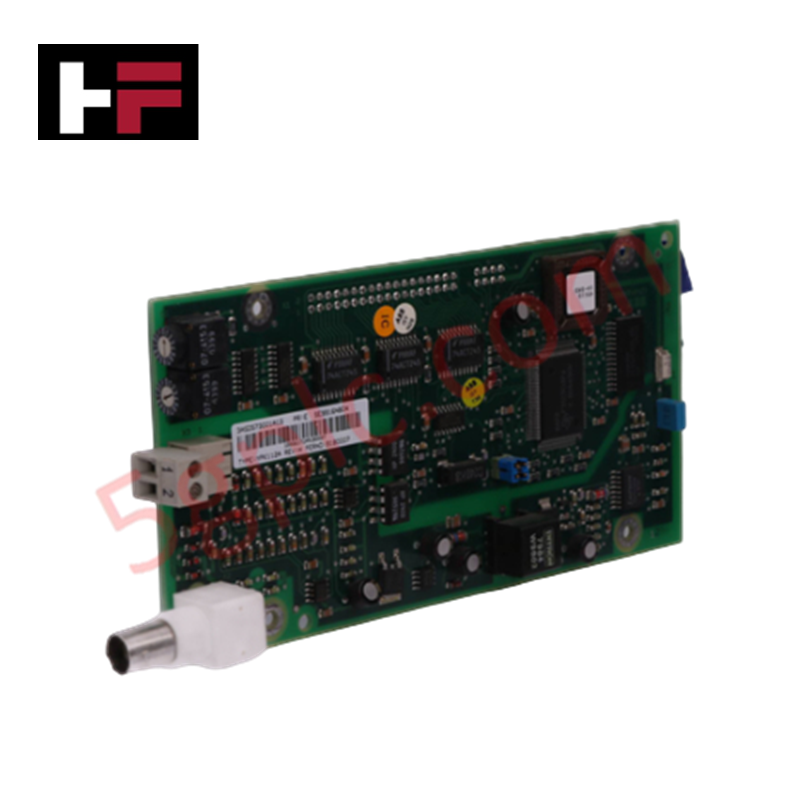

تعمل وحدة ABB YPK112A 3ASD573001A13، المعروفة أيضًا باسم وحدة الاتصال YPK112A، كمكون مادي مخصص لتنفيذ منطق التحكم المحلي داخل شبكات ABB Advant Fieldbus 100. تم تكوينها لربط وحدة تحكم التطبيقات (APC) مباشرة مع بنى الحافلات التسلسلية عالية السرعة، حيث تقوم هذه الوحدة بمعالجة تجميع البروتوكولات وإرسال الحمولة التسلسلية لإدارة تبادل البيانات بين العقد الفرعية المختلفة لوحدة التحكم APC أو الربط بمنصة Advant Controller AC400 العلوية.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | YPK112A 3ASD573001A13 |
| العلامة التجارية | ABB |
| المنشأ | سويسرا |
| الوزن | 0.1 كجم |
| الأبعاد | 185 مم × 84 مم × 28 مم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية (المواصفات الصناعية القياسية) |
| استهلاك الطاقة | مدعوم من حافلة النظام عبر الاتصالات الداخلية للحامل |
| نوع المنتج | وحدات الاتصال |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تعمل وحدة ABB YPK112A 3ASD573001A13 على الطبقة الفيزيائية للبنى التسلسلية عالية السرعة، حيث تتوافق معدلات التنفيذ مع إرشادات سرعة الاتصال عبر الحافلة الداخلية للوحة الخلفية. عند دمج شبكات الحقل المحلية في شبكات Profinet أو EtherNet/IP الحتمية عبر بوابات خارجية، تمنع مصفوفات معالجة البيانات الداخلية تدهور زمن استجابة الشبكة. كما يحدد تصميم المكونات الداخلية حدود العزل التي تحمي مسارات المنطق الحرجة أثناء عمليات توسيع كثافة الإدخال/الإخراج المكثفة، مما يضمن استقرار نقل الإطارات دون تغيير ملفات توافق فلاش البرنامج الأصلي عبر قنوات وحدة التحكم النشطة.
الأسئلة المتكررة
س: هل يمكن استخراج لوحة الاتصال YPK112A أو إدخالها أثناء تشغيل حامل APC (التبديل الساخن)؟
ج: لا. اللوحة لا تحتوي على دوائر تجاوز التبديل الساخن النشطة. إزالة أو إدخال الوحدة أثناء تشغيل مصدر الطاقة قد يسبب أخطاء تتبع فورية في الجهد وأعطال دائمة في الرقائق على الوحدة أو على لوحة الاتصال الخاصة بوحدة التحكم APC.
س: هل يلزم وجود لوحة إدارة حافلة خارجية للتحكم في الحافلة عند استخدام هذه الوحدة؟
ج: نعم، عندما لا تتضمن شبكة الاتصال عقدة Advant Controller AC450 العلوية، يجب دمج لوحة إدارة الحافلة المخصصة CI626 في بنية الحلقة للتعامل مع توزيع رموز الحافلة وتسلسل التوقيت.
إرشادات التركيب الميداني
- حماية من التفريغ الكهروستاتيكي (ESD): يجب على الفنيين ارتداء سوار ESD نشط وموصل بالأرض قبل استخراج الوحدة من تغليفها الموصل أو بدء أي خطوات معالجة على إطار الدائرة المطبوعة.
- تركيب الهيكل الميكانيكي: قم بإيقاف تشغيل إطار وحدة التحكم بالكامل قبل التركيب. أدخل بطاقة الدائرة بشكل مستقيم عبر فتحات الدليل المخصصة للحامل لتجنب انحراف الدبابيس، ثم ثبت مسامير اللوحة الأمامية بإحكام لضمان تأريض الهيكل بشكل صحيح.
- تمرير كابلات الاتصال: افصل جميع كابلات الاتصال التسلسلية أو شبكات الحقل عن كابلات التيار المتردد ومخرجات محركات التردد المتغير بمسافة لا تقل عن 100 مم. استخدم قنوات بيانات منخفضة الجهد مؤرضة لمنع الاقتران الحثي.
- تهيئة الحاوية: ركب اللوحة داخل حاوية توفر تكييف مناخي مناسب، مع ضمان عدم تراكم التكثف أو السخام الموصل الجوي على مسارات الدائرة المفتوحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
