تفاصيل المنتج

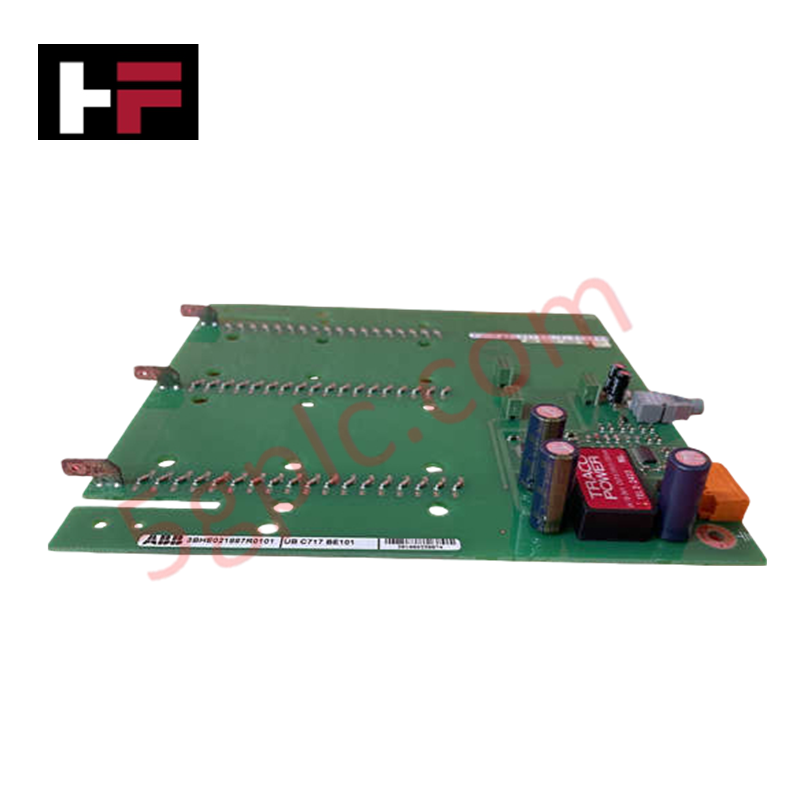

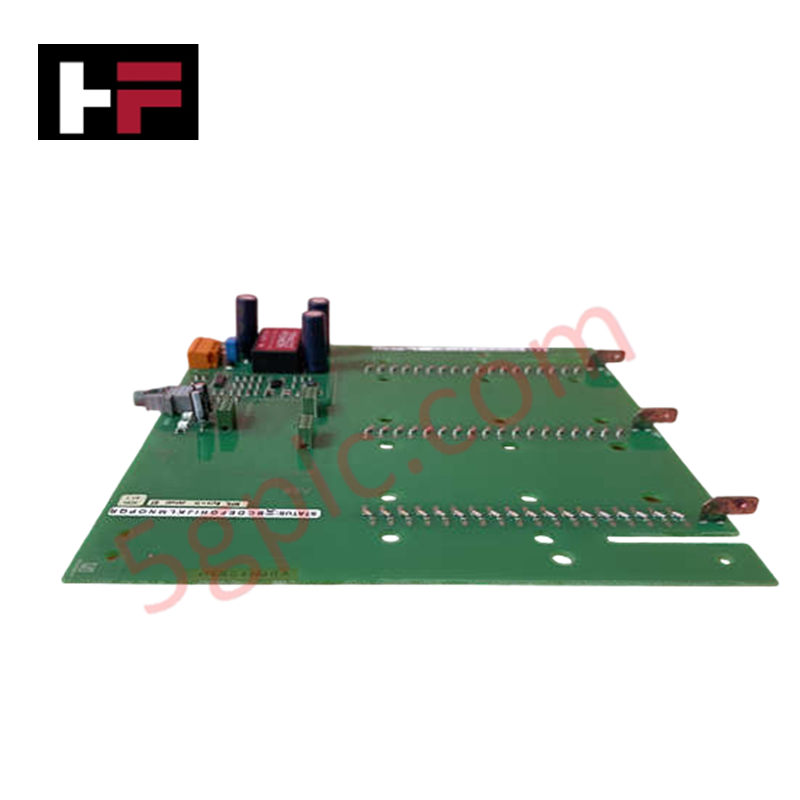

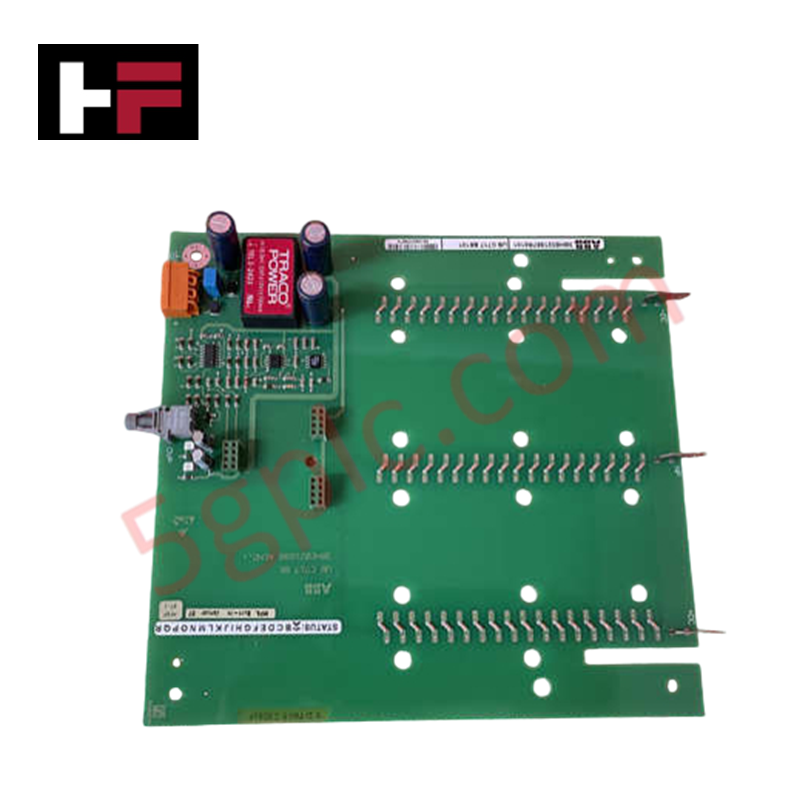

تعمل وحدة التحكم ABB UBC717BE101 3BHE021887R0101 كوحدة التحكم الأساسية UBC717BE101 المستخدمة لتنفيذ خوارزميات التحكم المعقدة ومهام المنطق عبر منصات أتمتة ABB. تعالج الأجهزة البيانات الإلكترونية عبر وحدة معالجة مدمجة، مما يتيح التنفيذ الفعلي لحلقات التحكم الدقيقة ووظائف التتبع المستمرة عبر اتصالات شبكة مخصصة. تنفذ أوامر النظام المباشرة عبر روابط اتصال مادية قياسية، مع الحفاظ على متغيرات المعالجة في الوقت الحقيقي ضمن بيئات ذات دورات ثابتة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | UBC717BE101 3BHE021887R0101 |
| العلامة التجارية | ABB |
| المنشأ | سويسرا |
| الوزن | 0.45 كجم |
| الأبعاد | 150 مم × 115 مم × 45 مم |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | 12 W |
| جهد مصدر الطاقة | 24 VDC |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| واجهة الاتصال | Ethernet، منافذ تسلسلية |
| طريقة التركيب | تركيب على سكة DIN |
شبكات Profinet / EtherNet/IP الحتمية وتوافق فلاش البرنامج الثابت
يعتمد النظام الفرعي للأجهزة على بروتوكولات متزامنة للتحكيم في تدفقات بيانات متعددة العقد. قبل نشر الوحدة ضمن شبكات Profinet / EtherNet/IP الحتمية، يجب على المهندسين التحقق من توافق فلاش البرنامج الثابت الداخلي لمطابقة مؤشرات الإصدار لمجموعة التحكم الرئيسية. أي اختلاف في مصفوفة تجميع الفلاش يعطل جداول تزامن ناقل الحافلة الخلفية، مما يسبب تذبذب المعالجة ويطيل تأخيرات انتشار الحزم عبر طوبولوجيا الشبكة المحلية.
الأسئلة المتكررة
س: هل تدعم وحدة UBC717BE101 عمليات التبديل الساخن عبر الإنترنت تحت حمل 24 VDC؟
ج: لا، هذه الوحدة ممنوعة من الإزالة غير المعزولة. يجب فصل مصدر الطاقة الخارجي 24 VDC قبل فك الوحدة من سكة DIN لمنع تدهور الدوائر المعالجة بسبب التغيرات اللحظية في الجهد.
س: كيف يتأثر التأخير النظامي أثناء تدفقات حزم الاتصال على منفذ Ethernet؟
ج: يفصل متحكم الأجهزة المدمج تنفيذ حلقات منطق التحكم الحرجة عن أكوام اتصال الشبكة، مما يحافظ على أوقات تنفيذ حتمية بغض النظر عن كثافة حركة مرور الناقل الخارجية.
س: ما هي قيود استعادة الذاكرة المحددة عند تحديث البرنامج الثابت للوحدة؟
ج: يؤدي تنفيذ تحديث فلاش البرنامج الثابت إلى استبدال أقسام الذاكرة المتطايرة أثناء التشغيل. يجب نسخ جميع قواعد منطق التطبيق احتياطيًا خارجيًا وإعادة تحميلها بعد الفلاش لاستئناف العمليات الحتمية.
إرشادات التركيب الميداني
ركب وحدة التحكم عموديًا على سكة DIN معتمدة للتأريض داخل حاوية تنظم مستويات الغبار والرطوبة الداخلية. وجه جميع كابلات الاتصال التسلسلية وEthernet بعيدًا عن خطوط الطاقة ثلاثية الطور ومخرجات محركات التردد المتغير ذات التيار العالي لتجنب التداخل الكهرومغناطيسي. يجب الالتزام بدقة بمواصفات عزم الربط عند توصيل أسلاك الإشارة في كتل التوصيل للحفاظ على استمرارية كهربائية هيكلية أثناء الاهتزاز التشغيلي المستمر. حافظ على فجوة هوائية رأسية غير محجوزة بمقدار 50 مم حول الهيكل للسماح بالتبريد بالحمل الطبيعي ضمن نطاق التشغيل من 0 إلى +60 درجة مئوية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
