تفاصيل المنتج

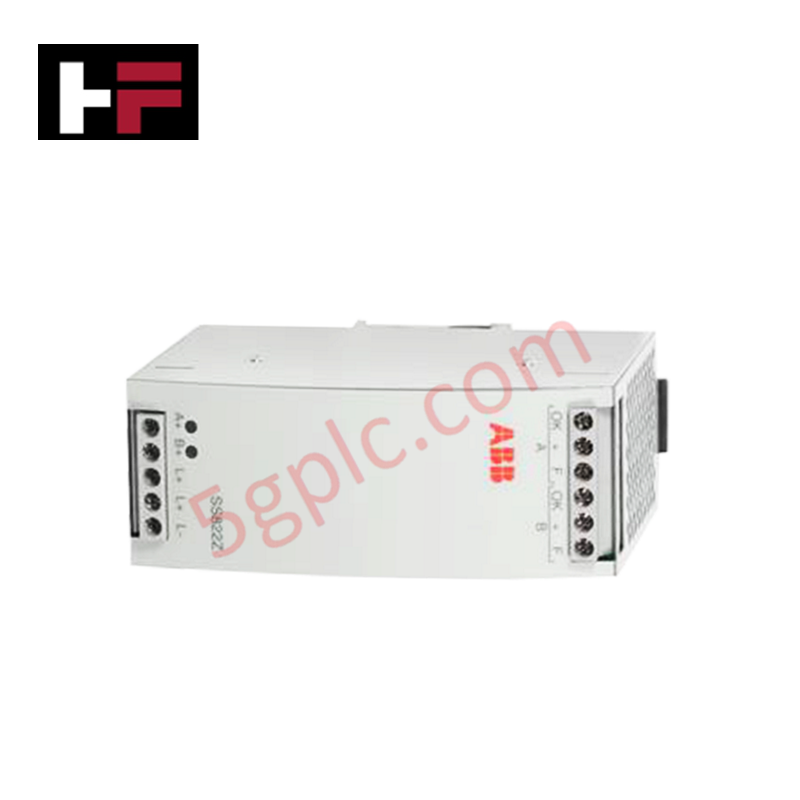

يعمل ABB SS822Z 3BSC610055R1، المعروف أيضًا باسم وحدة تصويت الطاقة SS822Z، كمكوّن عتادي مخصص لتصويت مصادر الطاقة بجهد 24 فولت تيار مستمر وتقاسم الحمل في تكوين مزدوج التكرار ضمن منصات ABB System 800xA.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | SS822Z (3BSC610055R1) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.50 كجم |
| الأبعاد | 120 مم × 100 مم × 40 مم |
| درجة حرارة التشغيل | من -25 إلى 70 درجة مئوية |
| استهلاك الطاقة | توصيل ثنائي للصمامات الثنائية بشكل سلبي (< 5 واط تبديد داخلي) |
| جهد الإدخال | 24 فولت تيار مستمر اسمي (نطاق من 19.2 إلى 30.0 فولت تيار مستمر، مدخلان مزدوجان) |
| معدل تيار الخرج | خرج مستمر إجمالي قدره 20 أمبير |
| فئة الوحدة | وحدات تصويت الطاقة |
| منصة النظام | ABB System 800xA / AC 800M |
تكامل الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج
تربط وحدة تصويت الطاقة SS822Z مصدرَي طاقة بجهد 24 فولت تيار مستمر عبر دوائر عزل باستخدام صمامات شوتكي ثنائية منخفضة الفقد، وتوفر تغذية طاقة مستمرة لرفوف وحدات التحكم المركزية ووحدات واجهة اتصالات الأجهزة الميدانية. وتحافظ الوحدة على استقرار إمداد الطاقة لشبكتي Profinet وEtherNet/IP الحتميتين أثناء حالات تعطل مصدر الطاقة الأساسي، من دون انخفاض في جهد الخرج. كما تدعم توسيع كثافة الإدخال/الإخراج عبر خزائن وحدات التحكم AC 800M من خلال تقليل المساحة التي تشغلها داخل اللوحة، بينما يضمن استمرار الإشارة الحفاظ على سرعة اتصالات ناقل اللوحة الخلفية من دون تلف، واستمرارية توافق برنامج التشغيل الثابت أثناء صيانة النظام عبر الإنترنت.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة تصويت الطاقة SS822Z أثناء التشغيل عندما يكون حمل نظام 24 فولت تيار مستمر مكهربًا بالكامل؟
ج: نعم، إذا كان النظام يستخدم تكوينًا لوحدات تصويت متوازية زائدة عن الحاجة؛ وإلا، فيجب فصل توصيلات الإدخال المعزولة بشكل فردي لتجنب انقطاع جهد الخرج.
س: كيف تعزل وحدة SS822Z مصدر الطاقة الأساسي الذي حدثت فيه دائرة قصر عن ناقل التيار المستمر؟
ج: تمنع الصمامات الثنائية الداخلية منخفضة الممانعة والمقاومة للتيار العكسي تدفق التيار العكسي من مصدر الطاقة السليم إلى مسار الإدخال المتعطل.
س: ما مخرجات نقاط تلامس المرحل المتاحة في وحدة SS822Z لمراقبة الحالة؟
ج: تحتوي الوحدة على نقاط تلامس إنذار جافة تتغير حالتها عندما ينخفض أي من جهدي الإدخال بجهد 24 فولت تيار مستمر عن الحد التشغيلي.
إرشادات التركيب الميداني
- ثبّت الوحدة عموديًا على قضبان DIN قياسية مقاس 35 مم للسماح بالحمل الحراري الطبيعي للهواء عبر فتحات المبدد الحراري.
- اترك خلوصًا رأسيًا لا يقل عن 50 مم أعلى الوحدة وأسفلها لمنع خفض الأداء الحراري تحت الحمل المستمر الأقصى.
- اربط أطراف التوصيل اللولبية لإدخال الطاقة وإخراجها بعزم قدره 0.5 نيوتن متر باستخدام موصلات نحاسية ذات تصنيف مناسب (بمساحة مقطع لا تقل عن 2.5 مم مربع).
- صِل موصل التأريض الوظيفي مباشرةً بقضيب تأريض اللوحة باستخدام شريط تأريض نحاسي منخفض الممانعة للحفاظ على الحماية من الارتفاعات العابرة.
