تفاصيل المنتج

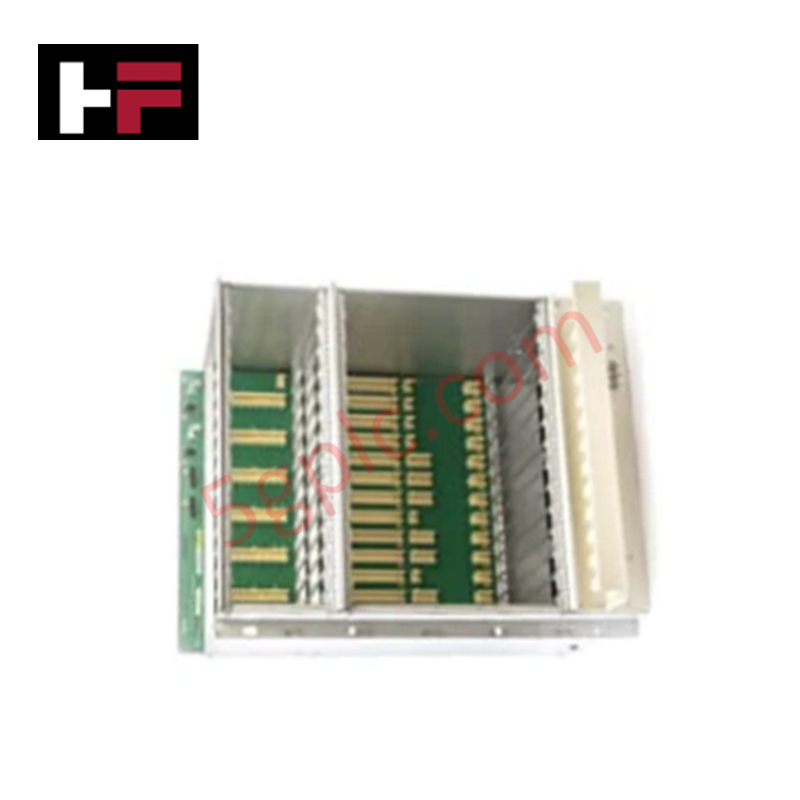

يعمل ABB RF523 3BSE0006802R1، المعروف أيضًا باسم وحدات الرف الفرعي RF523، كمكون مادي مخصص لاستضافة الوحدات وتوزيع إشارات ناقل اللوحة الخلفية ضمن منصات التحكم MOD300.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | RF523 |
| رمز الطلب | 3BSE006802R1 |
| العلامة التجارية | ABB |
| الأصل | السويد |
| نوع المنتج | وحدات الرف الفرعي |
| توافق النظام | MOD300 |
| سعة الرف | 18SU (وحدات قياسية) |
| اللوحة الخلفية المضمنة | اللوحة الخلفية 18SU BB512 |
| اتجاه التثبيت | تركيب أمامي |
| الأبعاد | 495 مم × 499 مم × 360 مم |
| الوزن | 19.5 كجم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | هيكل اللوحة الخلفية الساكن |
اتصال ناقل اللوحة الخلفية وتوجيه الطاقة
تؤسس اللوحة الخلفية المدمجة BB512 في الرف الفرعي ABB RF523 الاتصال الهيكلي للإشارات عبر جميع فتحات البطاقات 18SU. تحافظ طبقات الدوائر المطبوعة متعددة الطبقات على سرعة اتصال ناقل اللوحة الخلفية وسلامة إشارة المنطق من خلال قمع التداخل والتطابق غير الصحيح للمقاومة. تضمن عزل القنوات ومسارات توزيع الطاقة المستمرة استقرار ناقل الشبكات الحتمية وتوافق فلاش البرنامج الثابت عبر وحدات التحكم والإدخال/الإخراج المثبتة دون التسبب في انخفاض الجهد.
الأسئلة المتكررة
س: هل يتم شحن مجموعة الرف الفرعي RF523 مع اللوحة الخلفية الداخلية مثبتة مسبقًا؟
أ: نعم، يتضمن RF523 اللوحة الخلفية BB512 بحجم 18SU مدمجة بالكامل داخل الهيكل.
س: ما هو تكوين التثبيت المطلوب لدمج الرف الفرعي RF523 في خزانات التحكم؟
أ: يستخدم الهيكل ترتيبًا قياسيًا مركبًا من الأمام مصممًا للجلوس مباشرة في إطارات رفوف الخزانات الصناعية بعرض 19 بوصة.
إرشادات التثبيت الميداني
- افحص إطار الرف 18SU ودبابيس موصل اللوحة الخلفية بحثًا عن أضرار مادية قبل تركيب الخزانة.
- ثبت هيكل الرف الفرعي بإحكام على إطار الحاوية باستخدام جميع ثقوب التثبيت المخصصة للوحة الأمامية لدعم الوزن الهيكلي البالغ 19.5 كجم.
- أنشئ وصلة تأريض أمان منخفضة المقاومة بين شريط التأريض الرئيسي للخزانة ونقطة تأريض إطار هيكل الرف الفرعي.
- تحقق من محاذاة موصلات حافة البطاقة بشكل صحيح قبل إدخال وحدات الإدخال/الإخراج النشطة أو وحدة المعالجة المركزية في أدلة الفتحات.
- حافظ على وجود فراغ عمودي كافٍ فوق وتحت الرف الفرعي لضمان تدفق الهواء دون عوائق عبر البطاقات المثبتة.
