تفاصيل المنتج

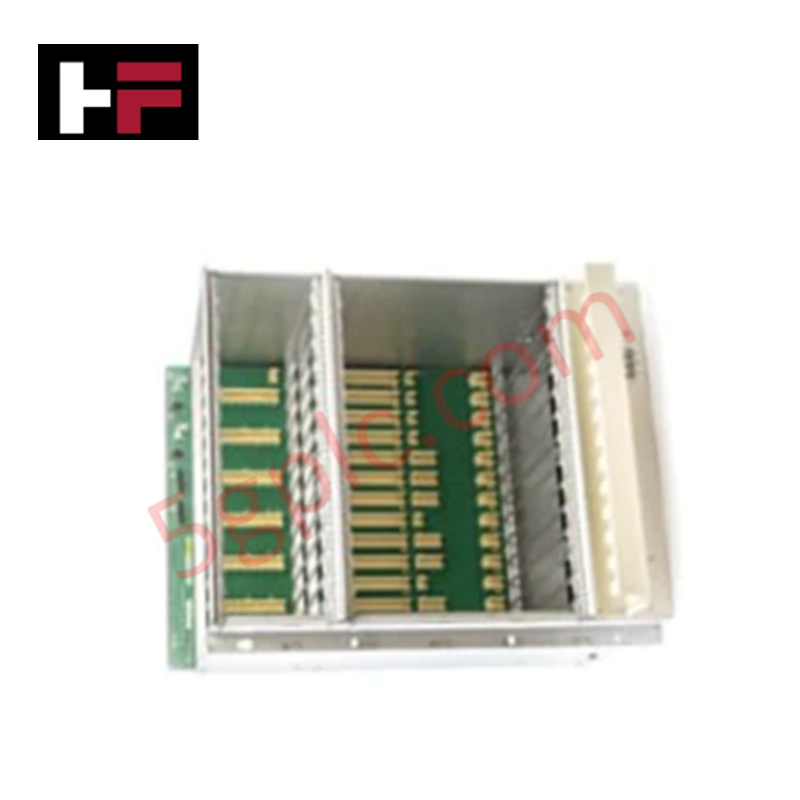

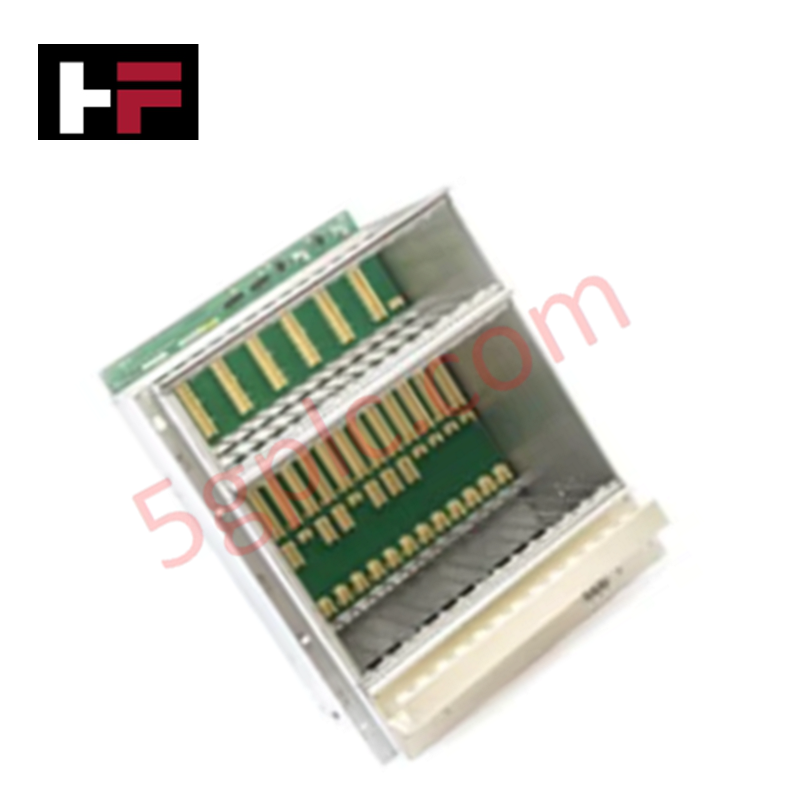

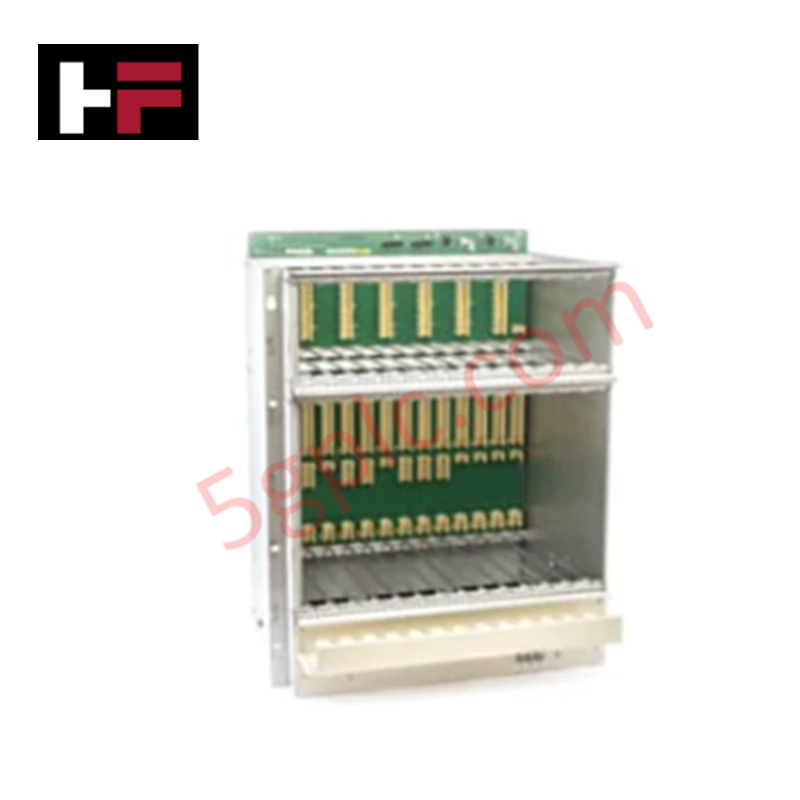

مُكوَّن لاستضافة الوحدات وتوزيع اللوحة الخلفية الكهربائية في شبكات Advant Controller، يوفر ABB RF520 3BSE000741R1 (RF520 وحدة فرعية) تنفيذًا مباشرًا ماديًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | RF520 3BSE000741R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 9.54 كجم صافي |
| الأبعاد | هيكل بحجم 12 وحدة قياس قياسية (12SU) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية اسميًا |
| استهلاك الطاقة | تحميل حافلة اللوحة الخلفية السلبية (يعتمد على الوحدات المُدخلة) |
| نموذج اللوحة الخلفية | BB510 (3BSE001693R2) |
| السعة | 12 وحدة فتحة (12SU) |
| فلتر الهواء المتوافق | 3BSC930057R1 |
| رقم التعرفة الجمركية | 85389091 |
سرعة الاتصال على حافلة اللوحة الخلفية وتدرج الكثافة
يُدمج هيكل RF520 مصفوفة اللوحة الخلفية BB510 لتنظيم سرعة اتصال حافلة اللوحة الخلفية وتقليل التداخل بين خطوط المنطق. يحدد هذا التصميم بحجم 12SU تقسيم عناوين الأجهزة عبر جميع الفتحات الوظيفية، مطابقًا مؤشرات الفتحات الثابتة مع حافلات البيانات المتوازية. تحافظ المسارات الهيكلية داخل لوحة اللوحة الخلفية متعددة الطبقات على حدود مقاومة الإشارة عبر انتقالات تدرج كثافة الإدخال/الإخراج العالية. تحد النهايات الكهربائية المدمجة داخل شبكة BB510 من انعكاسات الإشارة أثناء ذروات الاتصال، مما يحافظ على هوامش توقيت الساعة والتزامن بين وحدات التحكم الرئيسية النشطة وواجهات الخطوط الطرفية المجاورة.
الأسئلة المتكررة
س: هل تدعم اللوحة الخلفية BB510 داخل وحدة RF520 الفرعية عمليات الاستخراج الحي الكامل والتبديل الساخن لجميع الوحدات المستضافة؟
ج: يعتمد دعم التبديل الساخن على البنية المحددة للوحدة المُدخلة. تستخدم دبابيس خطوط المنطق في اللوحة الخلفية أطوالًا فيزيائية متدرجة للتعامل مع مسارات الشحن المسبق والأرضي أولاً، لكن تنفيذ التبديل الساخن الحي على مستوى المستخدم يجب أن يتوافق مع توافق فلاش البرنامج الثابت وحدود عزل حافلة المنطق لوحدات المعالجة المضيفة.
س: كيف تؤثر الشذوذات أو أعطال المقاومة على اللوحة الخلفية على سرعة الاتصال الداخلية؟
ج: تؤدي عيوب المسارات الفيزيائية أو الأكسدة أو التلوث على دبابيس BB510 إلى تدهور مقاومة الإشارة عالية التردد. ينتج عن ذلك انعكاسات الإشارة وأخطاء التماثل، مما يسبب إعادة المحاولة التلقائية التي تقلل من سرعة اتصال حافلة اللوحة الخلفية الكلية وقد تعطل دورات المعالجة الحتمية في الوقت الحقيقي.
إرشادات التركيب الميداني
- محاذاة الهيكل الميكانيكية: قم بتركيب هيكل الوحدة الفرعية 12SU داخل غلاف رف صناعي قياسي. ثبت جميع براغي التثبيت الهيكلية الخارجية بإحكام على إطار الغلاف لمنع الاهتزازات الميكانيكية عالية التردد من إجهاد وصلات الموصل الفيزيائية.
- تأريض وحماية اللوحة الخلفية: اربط طرف التأريض المخصص على إطار هيكل RF520 بطائرة تأريض أدوات النظام الرئيسية. استخدم شريط نحاسي منخفض المقاومة لتقليل حقن الضوضاء عالية التردد في حافلة BB510 الداخلية.
- فلتر الهواء وإدارة الحرارة: ركب مجموعة فلتر الهواء المحددة 3BSC930057R1 على قناة السحب للوحدة الفرعية. تأكد من عدم وجود عوائق أمام التيارات الهوائية العمودية المحيطة لمنع تراكم الحرارة داخل مصفوفة الإدخال/الإخراج ذات الكثافة العالية.
- حماية الأسلاك والموصلات: تحقق من توجيه جميع كابلات الطاقة والحافلة دون إحداث توتر على وصلات اللوحة الخلفية. تأكد من محاذاة جميع القضبان الإرشادية بشكل صحيح قبل إدخال الوحدات في مقابس BB510 لتجنب انحناء دبابيس اللوحة الخلفية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
