تفاصيل المنتج

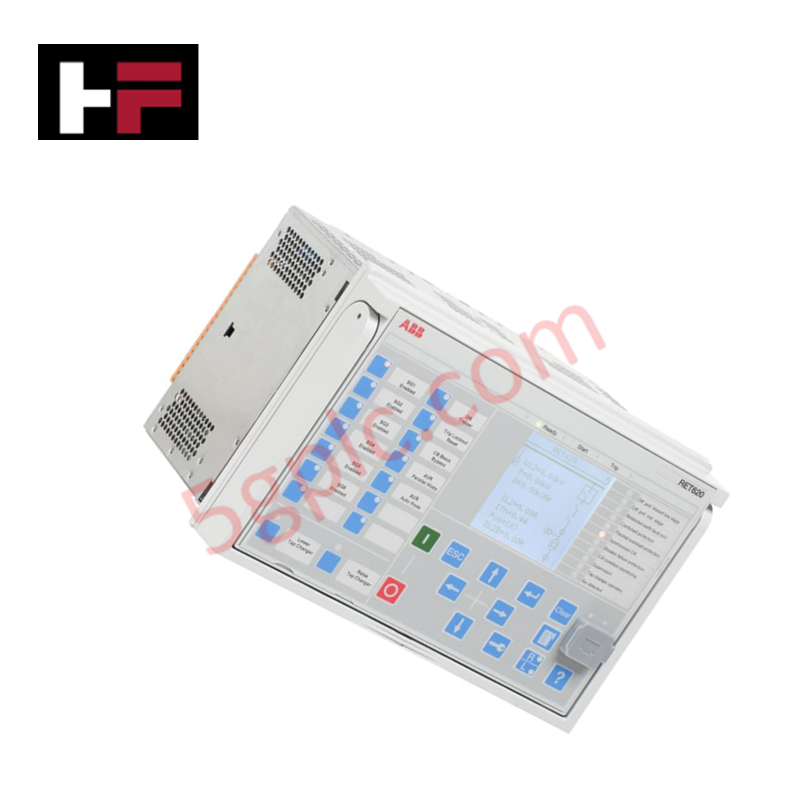

مُكوَّن لحماية التفاضلية للمحول ذو اللفتين، وتنظيم جهد مغير اللفات، واكتساب إشارات المحطة الفرعية في منصات سلسلة Relion 620، يوفر ABB RET620 (RET620 مرحل الحماية والتحكم في المحولات) تنفيذًا مباشرًا ماديًا/كهربائيًا.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | RET620 |
| العلامة التجارية | ABB |
| المنشأ | فنلندا |
| درجة حرارة التشغيل | -25 إلى +55 درجة مئوية |
| استهلاك الطاقة | استهلاك طاقة داخلي قياسي لسلسلة Relion 620 |
| التطبيق المستهدف | محولات الطاقة ذات اللفتين، محولات الرفع، كتل المولد-المحول |
| الوظائف الأساسية | الحماية التفاضلية، تنظيم الجهد التلقائي (OLTC)، حماية القوس الكهربائي |
| مخططات خطأ الأرض | خطأ أرضي مقيد عالي المقاومة أو عددي منخفض المقاومة (REF) |
| بروتوكولات الاتصال | IEC 61850 الإصدار 1 و 2 (GOOSE، IEC 61850-9-2 LE)، مودباص، DNP3، IEC 60870-5-103 |
| تكرار الشبكة | التكرار السلس عالي التوفر (HSR) وبروتوكول التكرار المتوازي (PRP) |
| مزامنة الوقت | بروتوكول الوقت الدقيق IEEE 1588 الإصدار 2 (PTP) |
| واجهة المستخدم | شاشة LCD رسومية كبيرة مع مخطط خطي مفرد قابل للتخصيص وواجهة ويب HMI |
سرعة اتصال ناقل اللوحة الخلفية والشبكات الحتمية
يقوم RET620 بتحسين سرعة اتصال ناقل اللوحة الخلفية ومعالجة الإشارات التناظرية إلى رقمية الداخلية لتنفيذ خوارزميات الحماية التفاضلية عالية السرعة مع تثبيت تيار التدفق. تدعم حزم بروتوكولات IEC 61850 الأصلية الإصدار 1 والإصدار 2 رسائل GOOSE والقيم المأخوذة IEC 61850-9-2 LE، مما يقلل من التوصيلات السلكية الصلبة عبر الشبكات الحتمية. باستخدام هياكل إيثرنت المكررة HSR وPRP إلى جانب بروتوكول الوقت الدقيق IEEE 1588 الإصدار 2 (PTP)، يضمن الجهاز مزامنة بيانات مستمرة وتوافق فلاش البرنامج الثابت عبر شبكات أتمتة المحطات الصناعية والمرافق.
الأسئلة المتكررة
س: ما هي معايير تكرار الشبكة التي يدعمها واجهة إيثرنت RET620؟
ج: يدعم المرحل بشكل أصلي التكرار السلس عالي التوفر (HSR) وبروتوكول التكرار المتوازي (PRP) لمنع فقدان الاتصال في حلقات الشبكة الحرجة بالمحطة الفرعية.
س: كيف يتم تكوين حماية خطأ الأرض المقيد (REF) على هذا الجهاز؟
ج: يدعم RET620 تكوينات تأريض متعادلة مختلفة تتوافق مع مبادئ خطأ الأرض المقيد عالي المقاومة أو عددي منخفض المقاومة.
س: ما هو تصميم الهيكل الميكانيكي المستخدم للصيانة والاختبار؟
ج: يتميز المرحل بتصميم وحدة قابلة للسحب والتركيب، مما يسمح بالعزل الفيزيائي السريع والاختبار والاستبدال دون التأثير على توصيلات طرفية الحقل الخلفية.
إرشادات التركيب الميداني
- اقطع باب لوحة المفاتيح أو رف التثبيت وفقًا لقوالب الأبعاد لسلسلة Relion 620، وأدخل إطار الغلاف الخارجي في مكانه.
- قم بتوصيل موصل التأريض الوقائي مباشرة بمسمار تأريض الهيكل باستخدام جديلة نحاسية سميكة قبل إجراء أي توصيلات إشارة أو طاقة.
- قم بتوصيل محول التيار (CT)، محول الجهد (VT)، وخطوط التحكم في مغير اللفات تحت الحمل (OLTC) إلى كتل الأطراف الخلفية، مع التأكد من صحة قطبية الطور.
- قم بتوصيل كابلات إيثرنت المزدوجة إلى منافذ RJ45/LC لإنشاء حلقات تكرار HSR أو PRP.
- أدخل وحدة المرحل القابلة للسحب في الغلاف المثبت بشكل مستوٍ حتى يتم قفل المقبض بإحكام، ثم قم بتشغيل الطاقة المساعدة وتحقق من جاهزية المرحل عبر الشاشة الرسومية المحلية.
