تفاصيل المنتج

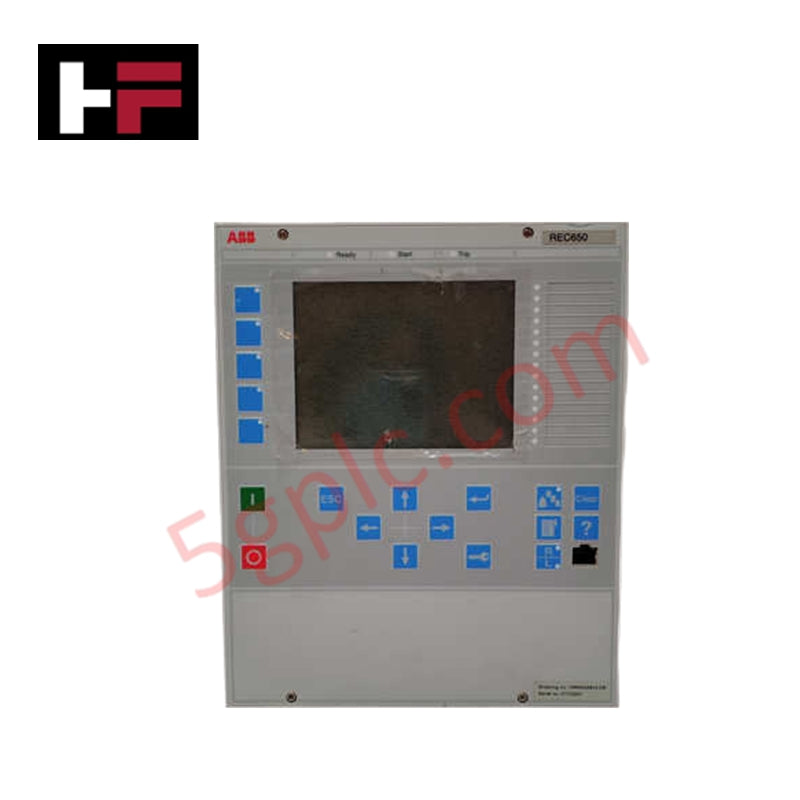

مُكوَّن للتحكم في الخلايا، ومراقبة أجهزة المحطات الفرعية، وتنفيذ القفل الكهربائي في شبكات النقل والتوزيع، يوفر ABB 1KHL400169R0001 (وحدة تحكم الخلية REC650) تنفيذًا مباشرًا ماديًا/كهربائيًا.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | REC650 (معرّف المنتج: 1KHL400169R0001) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 4.50 كجم (الكتلة الاسمية للمتغير) |
| الأبعاد | تكوين هيكل قياسي نصف 19 بوصة 6U لتركيب في رف |
| درجة حرارة التشغيل | -25 إلى +55 درجة مئوية (المعلمات الأساسية القياسية) |
| استهلاك الطاقة | 24-30 فولت تيار مستمر أو 48-250 فولت تيار مستمر حسب التكوين |
| نوع المنتج | وحدات تحكم الخلايا |
| واجهة الاتصال | منافذ إيثرنت كهربائية/بصرية، متغيرات ST/LC |
| المعالجة التناظرية | مدخلات مخصصة لمحولات التيار والجهد |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
يعالج التصميم الداخلي لوحدة REC650 مصفوفات منطقية عالية السرعة ضمن نوافذ زمنية صارمة. باستخدام حافلات بيانات مخصصة، يعزل الهيكل القفل الأمني عن مهام تسجيل الطرفيات، محافظًا على مؤشرات سرعة اتصال حافلة اللوحة الخلفية ثابتة أثناء تسلسل أعطال متعددة القواطع. عند دمجه مع شبكات Profinet / EtherNet/IP الحتمية أو حلقات المحطات الفرعية IEC 61850، ينفذ النظام توجيه رسائل GOOSE في أقل من مللي ثانية لتنفيذ فصل آمن لقواطع الدائرة. يحافظ تصميم البطاقات المعياري على توافق كامل مع فلاش البرنامج الثابت عبر ملفات تعريف سلسلة الأجهزة القياسية 650، مما يسمح بتوسيع وحدات ثنائية متغيرة لتحقيق توسع عالي في كثافة الإدخال/الإخراج داخل خزانة التحكم.
الأسئلة المتكررة
س: هل يدعم الرف الفرعي لمعالجة REC650 استبدال وحدات الإدخال/الإخراج الداخلية أثناء التشغيل الحي (Hot-swap)؟
ج: لا. خطوط اللوحة الخلفية الكهربائية الداخلية غير مهيأة للاستخراج النشط عبر الإنترنت. يجب تنفيذ عزل مصدر الطاقة قبل إزالة الوحدة لمنع التلف الكهربائي وفقدان تزامن التتبع.
س: كيف يتم التحقق من توافق فلاش البرنامج الثابت عند تغيير بطاقات الإدخال الثنائية؟
ج: يتحقق المعالج المركزي من طبقة تعريف الأجهزة لجميع البطاقات المتصلة أثناء تسلسل الإقلاع. يجب أن تتطابق قطع الغيار مع معلمات توافق فلاش البرنامج الثابت الأساسية المحددة عبر أداة التكوين PCM600.
س: ما هي نافذة تأخير التزامن الاسمية عبر منافذ الاتصال المكررة؟
ج: يدعم تصميم الاتصال ذو المنفذين بروتوكول التكرار المتوازي (PRP). تعمل منطق التبديل الداخلي بدون تأخير في تتبع التبديل التلقائي، مما يوفر تدفقات بيانات مكررة في الوقت نفسه دون إيقاف روتينات التحكم النشطة.
إرشادات التثبيت الميداني
- صلابة تركيب الرف: قم بتثبيت الغلاف الذي يزن 4.50 كجم بإحكام داخل إطار رف فرعي 19 بوصة باستخدام نقاط التثبيت الأربعة المصنعية لتقليل تأثير الاهتزاز الصناعي.
- اتصال التأريض منخفض المقاومة: قم بتوصيل موصل نحاسي أخضر/أصفر مخصص (بمقطع عرضي لا يقل عن 4.0 مم2) من كتلة طرف التأريض الخلفية إلى قضيب التأريض النحاسي الرئيسي للوحة.
- توجيه خطوط الإشارة التناظرية: قم بتوجيه كابلات المحول الحالي (CT) والمحولات الجهدية (VT) الثانوية في قنوات محمية منفصلة بعيدًا عن مسارات التيار العالي المتقطع لمنع التداخل الحثي.
- عزم ربط كتلة الأطراف الخارجية: قم بشد جميع نقاط توصيل أسلاك الأطراف الحلقية وفقًا لمواصفات العزم الموصى بها للحفاظ على مقاومة اتصال مستقرة أثناء التغيرات الحرارية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
