تفاصيل المنتج

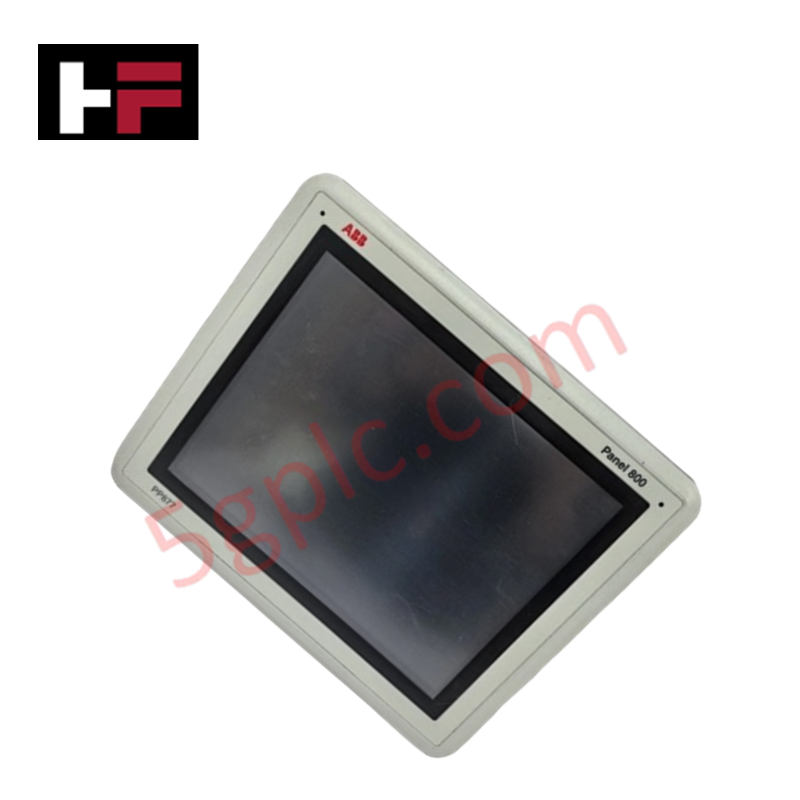

مُعد للإصلاحات المباشرة لواجهة المستخدم الفيزيائية على لوحات HMI الصناعية، يوفر ABB 3BSE069270R1 3BSE069270R2 (مكون شاشة اللمس PP871) تنفيذًا مباشرًا فيزيائيًا/كهربائيًا لتحويل مدخلات اللمس الخاصة بالمشغل إلى بيانات رقمية.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | تجميع شاشة اللمس PP871 |
| أرقام القطع | 3BSE069270R1 / 3BSE069270R2 |
| العلامة التجارية | ABB |
| المنشأ | السويد / ألمانيا |
| الوزن | 0.350 كجم (الوزن الهيكلي القياسي) |
| الأبعاد | مصمم بدقة ليتناسب مع هياكل الأجهزة القياسية للوحة PP871 Panel 800 |
| درجة حرارة التشغيل | -10 إلى +60 درجة مئوية (ملف تشغيل صناعي) |
| استهلاك الطاقة | يتم الحصول عليه مباشرة من مصفوفة لوحة المعالج الداخلية لـ HMI |
| نوع المكون | مصفوفة شاشة لمس مقاومة مع طبقة واقية مطابقة |
| واجهة الاتصال | كابل شريط مرن متعدد الدبابيس (FPC) |
| صلابة السطح | تصنيف 3H كحد أدنى ضد الخدش |
| مقاومة كيميائية | مقاوم للمذيبات الصناعية والكحول والشحوم |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
يقوم تجميع شاشة اللمس بتحويل الضغط الميكانيكي المطبق على سطح الواجهة إلى إحداثيات تتم معالجتها بواسطة وحدة المعالجة المركزية المحلية للوحة Panel 800. تنسق هذه الحلقة الرقمية مع ملفات الأتمتة المدمجة دون تقليل سرعة اتصال ناقل الحافلة الخلفية أو توليد تأخير في الحزم عبر شبكات Profinet / EtherNet/IP الحتمية المتصلة. تدعم تكوين المصفوفة التنسيق السلس مع شاشات توسيع كثافة الإدخال/الإخراج، مما يحافظ على دقة واستقرار مدخلات شاشة التسجيل أثناء ترقيات توافق فلاش البرنامج الثابت المتزامنة على وحدة التحكم الرئيسية لـ HMI.
الأسئلة المتكررة
س: كيف تختلف نسختا 3BSE069270R1 و3BSE069270R2 من حيث التوافق الفني؟
ج: كلا رقمي القطع يمثلان تكوينات إصلاح قابلة للتبادل وظيفيًا لواجهة PP871 الأساسية. تشير لاحقات الإصدار إلى دفعات تصنيع محددة وتحديثات طفيفة في توجيه كابل الشريط، لكنهما يشتركان في أبعاد هيكلية وتصميمات حساسات متطابقة.
س: هل يتطلب الأمر معايرة خاصة بعد تركيب لوحة اللمس وطبقة الحماية البديلة؟
ج: نعم. بمجرد توصيل طبقة الشريط المادي وتركيب الوحدة داخل إطار الهيكل، يجب تنفيذ توجيه مصفوفة محاذاة اللمس القياسية من بيئة BIOS أو تكوين HMI لمزامنة نقاط الإحداثيات الفيزيائية مع مصفوفة العرض النشطة.
إرشادات التركيب الميداني
- تنظيف السطح: نظف بدقة مصفوفة لوحة LCD الأساسية باستخدام منديل إلكترونيات صناعي خالٍ من الوبر قبل وضع عنصر اللمس الجديد لمنع احتجاز جزيئات الغبار المحمولة جواً.
- محاذاة الشريط: ثبت كابل الشريط المرن (FPC) في فتحة موصل ZIF على لوحة الدوائر المطبوعة الداخلية. تحقق من قفل دبابيس التتبع بشكل متماثل لتجنب فقدان الإشارة.
- تطبيق الطبقة الواقية: ضع طبقة الفيلم الواقية على الإطار الأمامي الخارجي للحافة. استخدم ضغطًا مستمرًا على السطح من المركز إلى الخارج لضمان الالتصاق الكامل وإزالة جيوب الهواء.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
