تفاصيل المنتج

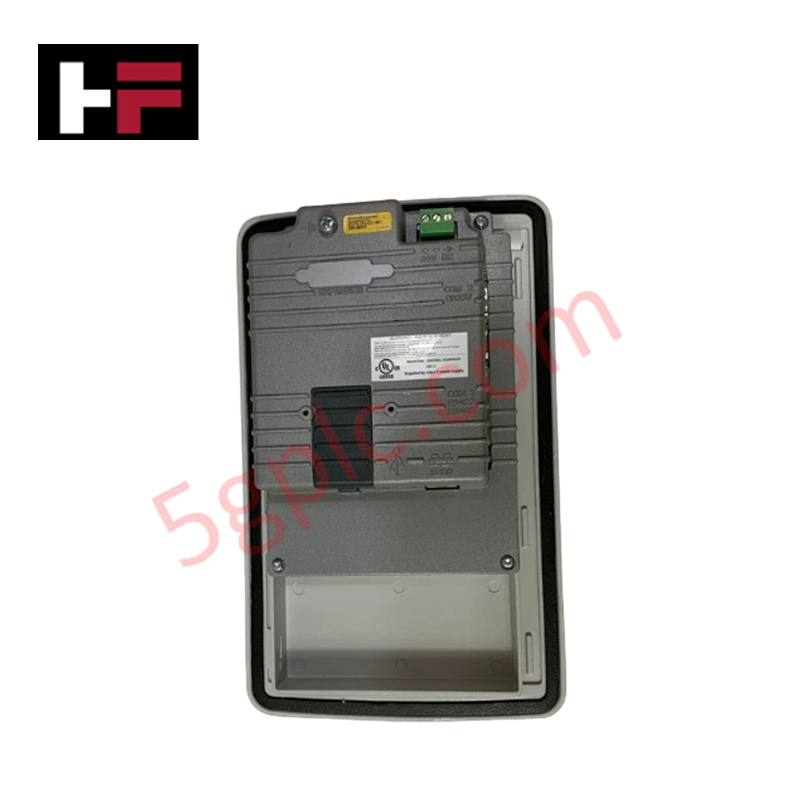

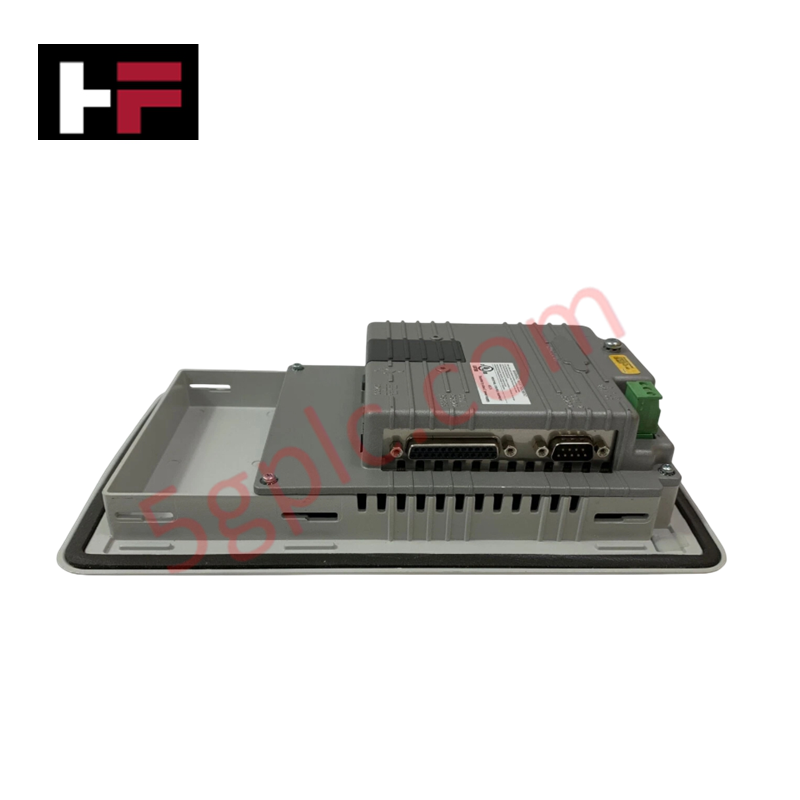

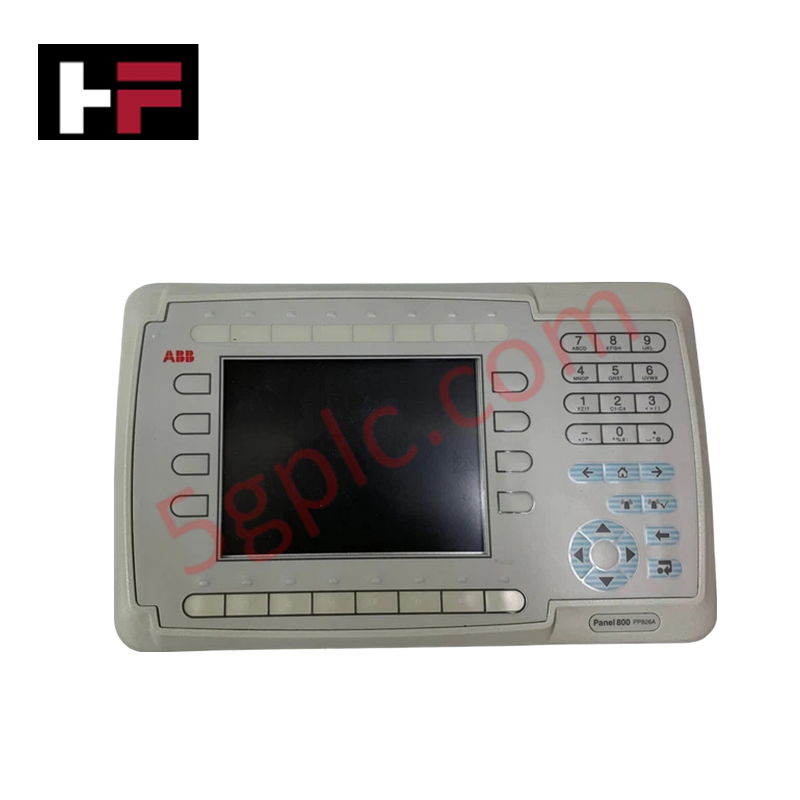

تعمل لوحة التحكم ABB PP826A 3BSE042244R3، المعروفة أيضًا باسم PP826A HMI، كمكون مادي مخصص لعرض العمليات الرسومية وتنفيذ أوامر المشغل ضمن بيئات شبكات ABB Compact Products 800 وSystem 800xA. تقوم الوحدة بمعالجة متغيرات العملية في الوقت الحقيقي، وإدارة حالات الإنذار، وتنفيذ تحديثات معلمات النظام عبر واجهات تسلسلية وإيثرنت مدمجة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | PP826A 3BSE042244R3 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 1.20 كجم |
| الأبعاد | 200 مم × 150 مم × 50 مم |
| درجة حرارة التشغيل | 0 إلى +50 درجة مئوية (التخزين: -20 إلى +60 درجة مئوية) |
| استهلاك الطاقة | 24 فولت تيار مستمر (0.4 أمبير اسمي) |
| نوع الشاشة | شاشة لمس ملونة TFT بحجم 6.5 بوصة |
| الدقة | 640 × 480 بكسل |
| واجهات الاتصال | 1x RJ45 إيثرنت (10/100 ميجابت/ثانية)، 2x تسلسلي (RS232/RS485) |
| تصنيف الحماية | IP65 (الإطار الأمامي)، IP20 (الهيكل الخلفي) |
تكامل شبكة إيثرنت الحتمية وتوافق فلاش البرنامج الثابت
تتصل لوحة اللمس PP826A بوحدات تحكم AC 800M عبر شبكات إيثرنت حتمية باستخدام بروتوكولات الاتصال الصناعية القياسية. توفر الذاكرة غير المتطايرة المدمجة توافقًا مع فلاش البرنامج الثابت، حيث تخزن شاشات المشغل الرسومية المجمعة، وسجلات الإنذارات، وقواعد بيانات الوصفات دون الحاجة إلى بطارية احتياطية. يحافظ معالج الاتصال على معدلات نقل بيانات مستقرة عبر قنوات Modbus TCP وControl Builder، مما يمنع تأخير المسح أثناء تحديث صفحات الرسوميات المكثفة.
الأسئلة المتكررة
س: ما هو توصية توصيل مصدر الطاقة لوحدة PP826A؟
ج: تتطلب اللوحة مصدر طاقة خارجي منظم بجهد 24 فولت تيار مستمر (+/- 15%) موصل بلوحة طرفية قابلة للإزالة بثلاثة أطراف، مع سلك تأريض مخصص موصول بمسمار تأريض الهيكل.
س: كيف يتم تحميل تطبيقات البرمجيات وتحديثات البرنامج الثابت على اللوحة؟
ج: يتم تنزيل الرسوميات الخاصة بالمشروع وتكوينات وقت التشغيل عبر منفذ إيثرنت 10/100 ميجابت/ثانية إلى ذاكرة فلاش داخلية غير متطايرة، مما يحافظ على كود البرنامج حتى عند انقطاع التيار الكلي.
س: ما هو تصنيف الحماية ضد دخول الأجسام عند تركيب اللوحة في باب لوحة المفاتيح الكهربائية؟
ج: عند التركيب الصحيح باستخدام حشية الختم المحيطية المشمولة ومشابك التوتر الخلفية، تحقق اللوحة الأمامية تصنيف حماية IP65، بينما يبقى الهيكل الخلفي بتصنيف IP20.
إرشادات التركيب الميداني
- اقطع فتحة تركيب دقيقة في باب خزانة المعدات وفقًا لمواصفات فتحة اللوحة.
- ركب حشية الختم المطاطية بشكل مستوٍ في قناة تثبيت الإطار الأمامي لضمان أداء ختم IP65.
- أدخل اللوحة من خلال الفتحة الأمامية وشد جميع مشابك التثبيت الخلفية بمقدار 0.5 نيوتن متر.
- وصل سلك التأريض (بحد أدنى 2.5 مم²) من مسمار تأريض هيكل اللوحة مباشرة إلى قضيب تأريض الخزانة الرئيسي.
- وصل كابلات مصدر الطاقة 24 فولت تيار مستمر وخطوط الاتصال التسلسلية/الإيثرنت المحمية، مع التأكد من فصل كابلات الإشارة عن أسلاك التيار المتردد عالية الجهد.
