تفاصيل المنتج

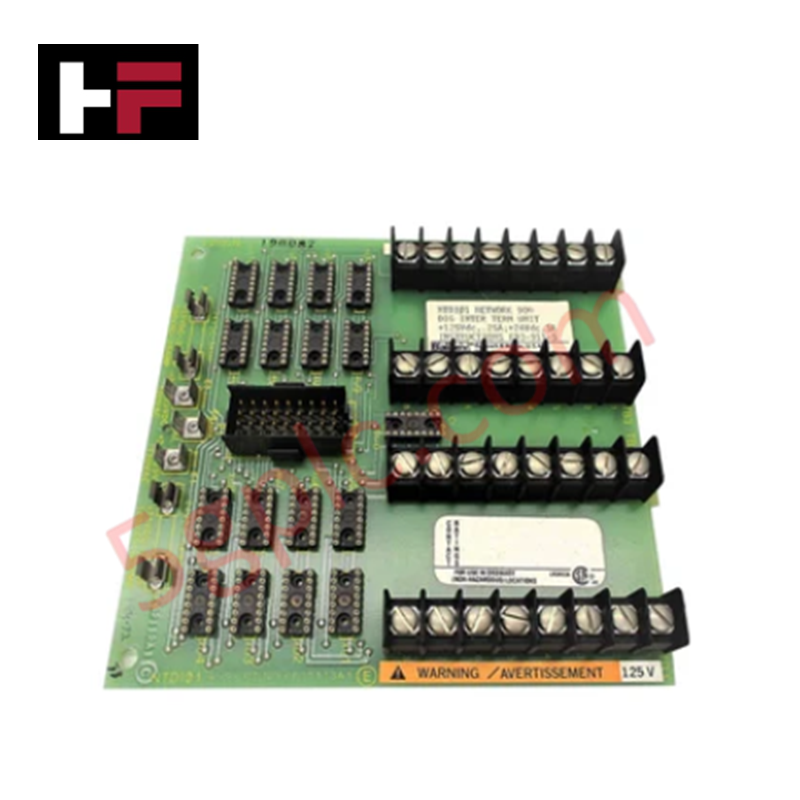

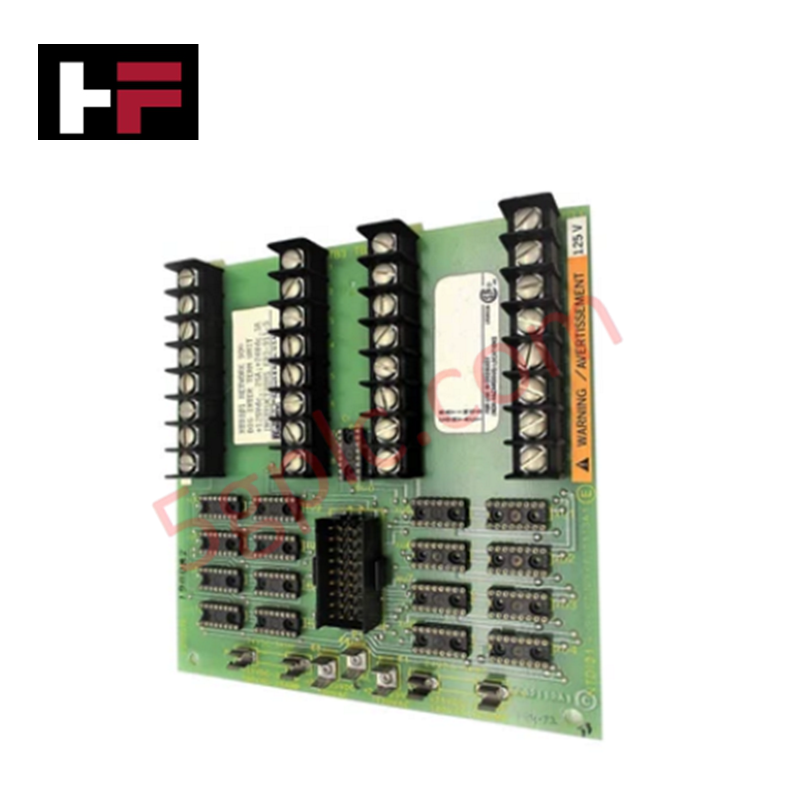

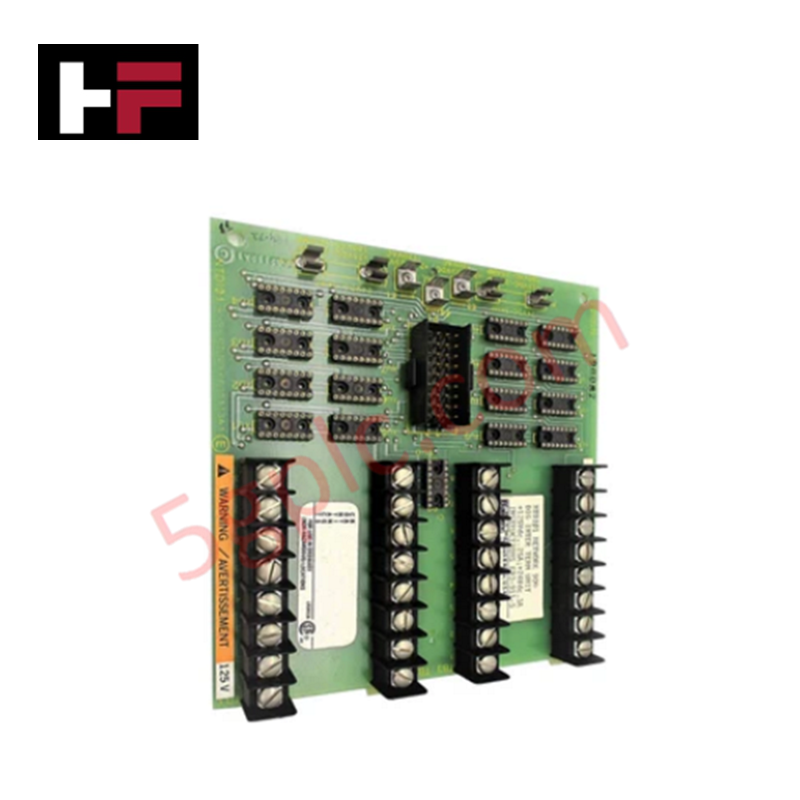

تعمل وحدة الإنهاء الرقمية ABB NTDIO1-V5، المعروفة أيضًا باسم NTDIO1، كمكون مادي مخصص لتوجيه الأسلاك الحقلية للإشارات المنفصلة ضمن هياكل نظام إدارة العمليات INFI 90.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | NTDIO1-V5 |
| العلامة التجارية | ABB Bailey |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.32 كجم |
| الأبعاد | 48.3 مم × 25.4 مم × 10.2 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (النطاق الصناعي القياسي) |
| استهلاك الطاقة | مكون كتلة سلبي / مرجعي إلى لوحة النظام الخلفية |
| جهد الإدخال/الإخراج الاسمي | 24 فولت تيار مستمر |
| نوع قناة الإشارة | مسارات الإدخال الرقمي / الإخراج الرقمي الحقلية |
| رفض الاضطرابات العابرة | دوائر مدمجة لقمع الضوضاء الكهربائية والاضطرابات العابرة |
| شكل الوحدة | كتلة واجهة متعددة النقاط مدمجة |
العزل بين القنوات وحلقات العملية
تقوم الوحدة الفرعية الطرفية بتوجيه مسارات الإشارة الثنائية 24 فولت تيار مستمر المميزة بين بنية الحقل العملية وبطاقات التحكم متعددة الوظائف المركزية. لمنع انتقال الضوضاء ذات الوضع المشترك عبر مصفوفات الاتصال عالية الكثافة، تستخدم مسارات الدوائر المحددة معايير عزل بين القنوات مدمجة. تمنع حلقات الأرضية النبضات الحثية الناتجة عن عناصر التبديل في جانب الحقل، مما يحمي سجلات المعالجة الداخلية من تدهور الإشارة وتقلبات التتبع أثناء خطوات الأوامر المتتابعة.
الأسئلة المتكررة
س: ما هي القيود التي تحكم التعامل مع تبديل الاتصالات الحقلية الساخنة على كتلة NTDIO1-V5؟
ج: لوحة الإنهاء الفيزيائية هي كتلة هيكلية سلبية تظل نشطة عندما يكون نظام الطاقة قيد التشغيل. يجب فصل حلقات الأسلاك الحقلية التي تحمل أحمال 24 فولت تيار مستمر أو عزل التيار قبل الإزالة لمنع حدوث قوس كهربائي عبر مسارات الطرف أو تبديل حالة المنطق للقناة بشكل غير مقصود على وحدة التحكم.
س: كيف تحمي الدائرة المدمجة المعالج الرئيسي من الارتفاعات الكهربائية في جانب الحقل؟
ج: تحتوي الوحدة على مكونات قمع مدمجة عبر كل قناة متوازية. تمتص هذه المسارات الارتفاعات الفولتية وتقمع التداخل الكهرومغناطيسي عالي التردد (EMI) على خطوط 24 فولت تيار مستمر قبل أن تنتقل طاقة الارتفاع عبر تجميعات كابلات الخزانة وتدخل ناقل النظام.
إرشادات التثبيت الميداني
- اتجاه التثبيت: ثبت وحدة الإنهاء على الإطار المخصص داخل خزانة التحكم. تحقق من متغيرات المساحة الفيزيائية مقابل الكتل المجاورة لتسهيل انحناءات حلقات الكابلات الصحيحة.
- التأريض والحماية: قم بتجريد كابلات الحقل وفقًا لمتطلبات أطراف الأسلاك القياسية. اربط دروع كابلات الإشارة بشريط التأريض المخصص للخزانة باستخدام تكوينات منخفضة المقاومة لتحسين تخفيف الاضطرابات العابرة.
- شد براغي الأطراف: ثبت جميع وصلات أسلاك العملية إلى كتل الأطراف دون تجاوز حدود عزم الدوران الموصى بها من الشركة المصنعة لمنع تلف الأجهزة أو انقطاع الاستمرارية الهيكلية المتقطعة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
