تفاصيل المنتج

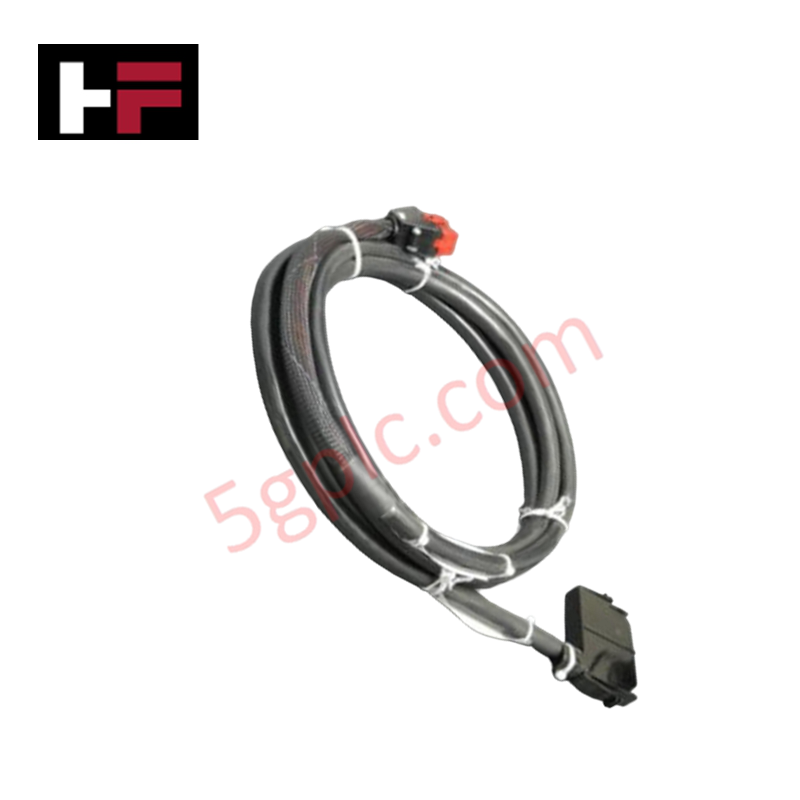

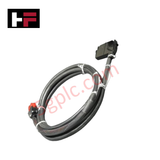

تم إعداد ABB NKTU01-L5 (NKTU01-L5 كابل من وحدة الإدخال/الإخراج إلى وحدة التوصيل الطرفية) لنقل الإشارات مباشرةً بين وحدات الإدخال/الإخراج والوحدات الطرفية في أنظمة التحكم من ABB، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يوجّه تجميع الكابل الجاهز بطول 5 أمتار الإشارات التناظرية والرقمية متعددة القنوات مع الحفاظ على العزل التفاضلي من الضوضاء عبر واجهات اللوحة الخلفية للخزانة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | NKTU01-L5 |
| العلامة التجارية | ABB |
| المنشأ | الولايات المتحدة / السويد / كندا |
| الأبعاد | طول قياسي للكابل يبلغ 5 م |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | تجميع كابل سلبي (لا يستهلك طاقة) |
| نوع الكابل | كابل إشارات متعدد النوى ومُدرّع |
| طول الكابل | 5 م |
| جهد التشغيل | حتى 250 فولت |
| معدل التيار | حتى 2 أمبير لكل موصل |
| نوع الموصل | منتهٍ في المصنع بموصلات ABB القياسية |
اللوحة الخلفية للشبكة الحتمية وسلامة إشارات النظام
يشتمل تجميع NKTU01-L5 على موصلات نحاسية متعددة النوى عالية التوصيلية لضمان انخفاض مقاومة الحلقة عبر مسافة التوصيل البالغة 5 أمتار. وتحجب طبقة الحماية المتكاملة من التداخل الكهرومغناطيسي الضوضاء الكهربائية الصناعية، مما يحافظ على أزمنة صعود الإشارة ويدعم سرعة اتصالات ناقل اللوحة الخلفية عبر رفوف وحدات التحكم المتصلة.
يعمل التجميع بوصفه وصلة بينية سلبية بالكامل، مما يلغي قيود توافق تحديثات البرامج الثابتة بين بطاقات الإدخال/الإخراج في الرف الفرعي وتجميعات النهايات الميدانية. كما يتحمل الغلاف الخارجي المتين درجات حرارة التشغيل القاسية التي تتراوح من -25 درجة مئوية إلى +70 درجة مئوية في البيئات الصناعية غير المتكاثفة.
الأسئلة الشائعة
س: هل يحتاج تجميع كابل NKTU01-L5 إلى طاقة من اللوحة الخلفية للرف الفرعي؟
ج: لا، فإن NKTU01-L5 هو تجميع كابل سلبي ومُدرّع، ومصمم حصريًا لنقل الإشارات بين أجهزة الإدخال/الإخراج والوحدات الطرفية.
س: ما السعة القصوى للتيار لكل موصل في NKTU01-L5؟
ج: يُصنّف كل موصل نحاسي عالي الجودة لتحمل تيار مستمر يصل إلى 2 أمبير عند جهود تشغيل تصل إلى 250 فولت.
س: هل يمكن فصل الكابل بينما تظل إشارات الحقل نشطة على الوحدة الطرفية؟
ج: ينبغي عزل أو فصل تغذية طاقة الحقل وقنوات الإشارة على الوحدة الطرفية قبل إزالة الكابل، لمنع حدوث عابرات كهربائية أو عمليات فصل خاطئة للنظام.
إرشادات التركيب الميداني
- اعزل جميع تغذيات طاقة العملية وحلقات إشارات الحقل المرتبطة قبل تركيب موصلات الكابل أو إزالتها.
- ارتدِ سوار معصم مضادًا للكهرباء الساكنة ومؤرضًا أثناء المناولة لحماية إلكترونيات الوحدات المجاورة من التفريغ الكهروستاتيكي.
- مرّر تجميع الكابل بطول 5 أمتار عبر قنوات الأسلاك المخصصة، مع الالتزام بحدود نصف قطر الانحناء الأدنى لمنع إجهاد الموصلات الداخلية.
- حاذِ الموصلات المنتهية في المصنع بدقة مع دبابيس توجيه الرؤوس في الوحدة والوحدة الطرفية، واضغطها بشكل مستقيم إلى الداخل حتى تتشابك ألسنة القفل.
- ثبّت مشابك تثبيت تخفيف إجهاد الكابل داخل الحاوية لمنع انتقال الشد الميكانيكي إلى أغطية الموصلات بسبب اهتزاز الخزانة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
