تفاصيل المنتج

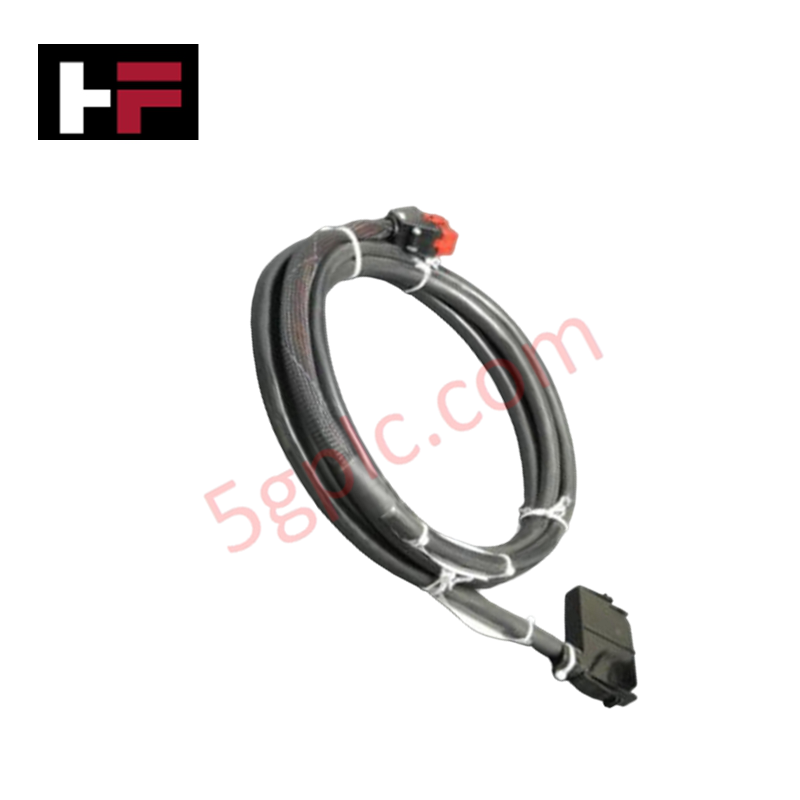

مُهيّأ لتوصيل الإشارات من نقطة إلى نقطة في أنظمة ABB Symphony Harmony INFI 90، يوفّر ABB NKTU01-9 (كابل وحدة الإنهاء NKTU01) توصيلًا ماديًا/كهربائيًا مباشرًا. يربط التجميع المُسبق التصنيع بين بطاقات معالجة الإدخال/الإخراج المثبّتة على الرف ووحدات إنهاء الحقل الخارجية، ويوجّه إشارات الحقل التناظرية والمنفصلة متعددة القنوات مع الحفاظ على انخفاض معاوقة الحلقة وسلامة الإشارة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | NKTU01-9 |
| العلامة التجارية | ABB |
| المنشأ | كندا |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | تجميع كابل سلبي (لا يستهلك طاقة) |
| نوع الكابل | كابل وحدة الإنهاء (BAICAB) |
| رمز التعرفة الجمركية | 8544429090 |
| نوع الموصل | موصلات طرفية مُسبقة التصنيع |
اللوحة الخلفية للشبكة الحتمية وسلامة إشارات النظام
يوفّر تجميع الكابل NKTU01-9 مسارات موصلات منفصلة تحافظ على سرعة اتصالات ناقل اللوحة الخلفية عبر تكوينات الإدخال/الإخراج عالية الكثافة. ومن خلال الحفاظ على مستويات جهد الإشارة التفاضلية، يمنع الكابل اقتران الضوضاء وتشوه زمن الارتفاع أثناء دورات المسح في الوقت الفعلي.
يعمل التجميع من دون مكونات أشباه موصلات نشطة، مما يضمن توافقًا كاملًا مع وميض البرامج الثابتة عبر جميع وحدات الرفوف الفرعية المدعومة من Symphony Harmony. كما يحمي الغلاف الخارجي الموصلات الداخلية من التداخل الكهرومغناطيسي المحيط داخل الحاويات الصناعية.
الأسئلة الشائعة
س: هل يسحب كابل NKTU01-9 الطاقة من اللوحة الخلفية للرف الفرعي؟
ج: لا، إن NKTU01-9 عبارة عن تجميع كابل سلبي مُسبق التصنيع يوجّه الإشارات بين الرؤوس من دون استهلاك طاقة كهربائية.
س: هل يلزم إجراء تعديلات على البرامج أو البرامج الثابتة عند استبدال تجميع كابل NKTU01-9؟
ج: لا حاجة إلى إجراء أي تعديلات برمجية؛ إذ يعمل التجميع بشفافية على طبقة التوصيل المادي البيني.
س: ما الاحتياطات التي ينبغي اتخاذها قبل فصل الكابل عن وحدة الإنهاء؟
ج: ينبغي فصل مصادر تغذية حلقات الحقل الخارجية أو عزلها قبل الفصل، لمنع حدوث عابرات في الإشارة أو توقفات غير متوقعة للنظام.
إرشادات التركيب الميداني
- اعزل جميع مصادر تغذية حلقات الحقل الخارجية وخطوط الإشارة المتصلة بوحدة الإنهاء قبل التركيب.
- ارتدِ سوارًا مضادًا للكهرباء الساكنة أثناء المناولة لحماية منطق الوحدات المجاورة من التفريغ الكهروستاتيكي.
- مرّر تجميع الكابل عبر قنوات إدارة الأسلاك في الخزانة، مع الالتزام بحدود نصف قطر الانحناء الأدنى لمنع إجهاد الموصلات.
- حاذِ موصلات الكابل بدقة مع دبابيس التوجيه الموجودة على رؤوس الوحدة ووحدة الإنهاء، واضغط بشكل مستقيم إلى الداخل حتى تتعشق مزاليج القفل.
- ثبّت مشابك تثبيت الكابل داخل الخزانة لمنع الإجهاد الميكانيكي على هيكل الموصل الناتج عن الاهتزاز.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
