تفاصيل المنتج

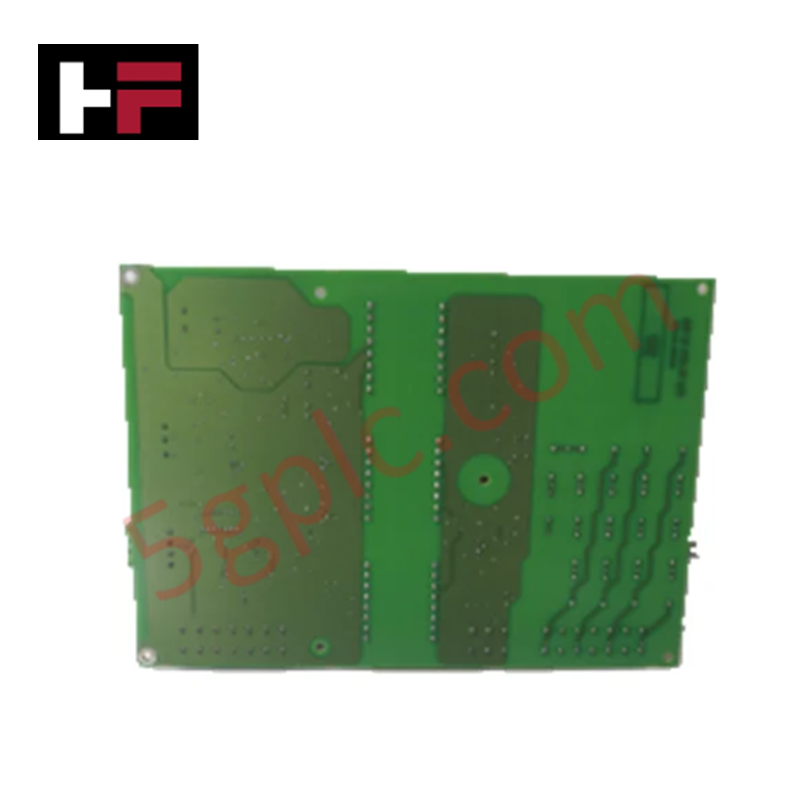

مُكوَّن لتنفيذ إشارة منفصلة بـ16 قناة والتحكم في محرك موجه ميداني في شبكات Modbus TCP/IP، يوفر ABB LDMTR-01 63940135F (وحدة الإدخال/الإخراج LDMTR-01) تنفيذًا مباشرًا فيزيائيًا/كهربائيًا. تتصل الوحدة بمحركات التيار المستمر بدون فرش BDH وDC مع حساسات هول ومشفرات لإدارة التغذية الراجعة الرقمية المتزامنة وأوامر القيادة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | LDMTR-01 63940135F |
| العلامة التجارية | ABB |
| الأصل | تصنيع ABB القياسي |
| الوزن | 1.45 كجم |
| الأبعاد | 100 مم × 70 مم × 35 مم |
| درجة حرارة التشغيل | -20 إلى 60 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر (التيار يختلف حسب تطبيق الحمل) |
| جهد الإدخال | 24 فولت تيار مستمر |
| جهد الإخراج | 24 فولت تيار مستمر |
| مدخلات رقمية | 16 قناة |
| مخرجات رقمية | 16 قناة |
| بروتوكول الاتصال | Modbus TCP/IP |
| أنماط التحكم | التحكم الموجه ميدانيًا (FOC) |
| توافق المحرك | محركات التيار المستمر بدون فرش وBDH مع حساسات هول ومشفرات |
تكامل شبكة الحافلة الحتمية وتنفيذ البرنامج الثابت
تتواصل الوحدة عبر شبكات Modbus TCP/IP، مستخدمة طبقات إيثرنت الفيزيائية عالية السرعة لتنفيذ خوارزميات التحكم الموجه ميدانيًا دون تدهور في الكمون الحتمي. تحافظ هياكل الذاكرة المدمجة على توافق فلاش البرنامج الثابت، مما يسمح بتحديثات مسح حتمية عبر 16 قناة إدخال و16 قناة إخراج أثناء التفاعل مع حساسات هول للمحرك وإشارات التغذية الراجعة من مشفرات التربيع تحت ضغوط حرارية وكهربائية مستمرة.
الأسئلة المتكررة
س: هل تدعم مرحلة الإدخال/الإخراج ذات 16 قناة عزل جهد الإمداد الخارجي؟
ج: تعتمد الوحدة على سكة طاقة اسمية مشتركة 24 فولت تيار مستمر للمعالجة الداخلية وتوفير الإخراج الميداني، مما يتطلب توزيعًا خارجيًا مناسبًا مع صمامات حماية.
س: ما نوع إشارات تغذية المحرك التي يمكن توصيلها مباشرة بوحدة LDMTR-01؟
ج: تقبل الوحدة وصلات مباشرة لحساسات هول الرقمية ومشفرات بصرية تربيعية متزايدة تُستخدم في تجميعات محركات التيار المستمر بدون فرش وBDH.
إرشادات التثبيت الميداني
- تأكد من فصل مصدر الطاقة الرئيسي 24 فولت تيار مستمر قبل توصيل أو فصل كتل التوصيل وواجهات الإيثرنت.
- ركب الهيكل بحجم 100 مم × 70 مم × 35 مم على سكة DIN قياسية أو لوحات الحاوية باستخدام معايير عزم الدوران المحددة في معدات التثبيت.
- مرر كابلات مشفرات تغذية المحرك بشكل منفصل عن خطوط التيار المتردد عالية الجهد لمنع التداخل الكهرومغناطيسي وأخطاء عد النبضات.
- تحقق من تأريض الهيكل بشكل صحيح إلى ناقل الأرضي الحامي (PE) للنظام لضمان كبح الضوضاء في خط اتصال Modbus TCP/IP.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
