تفاصيل المنتج

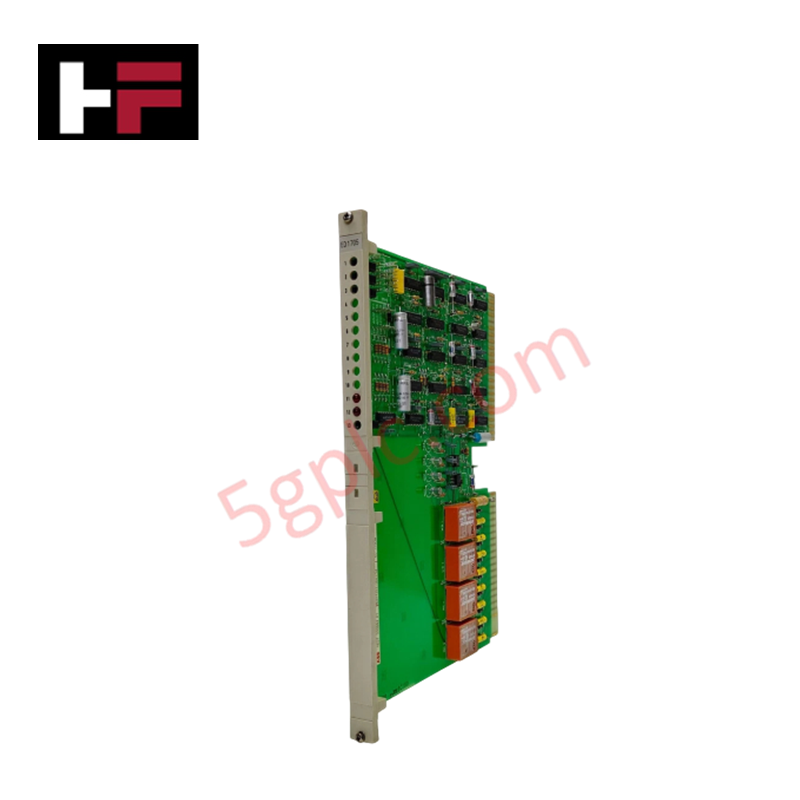

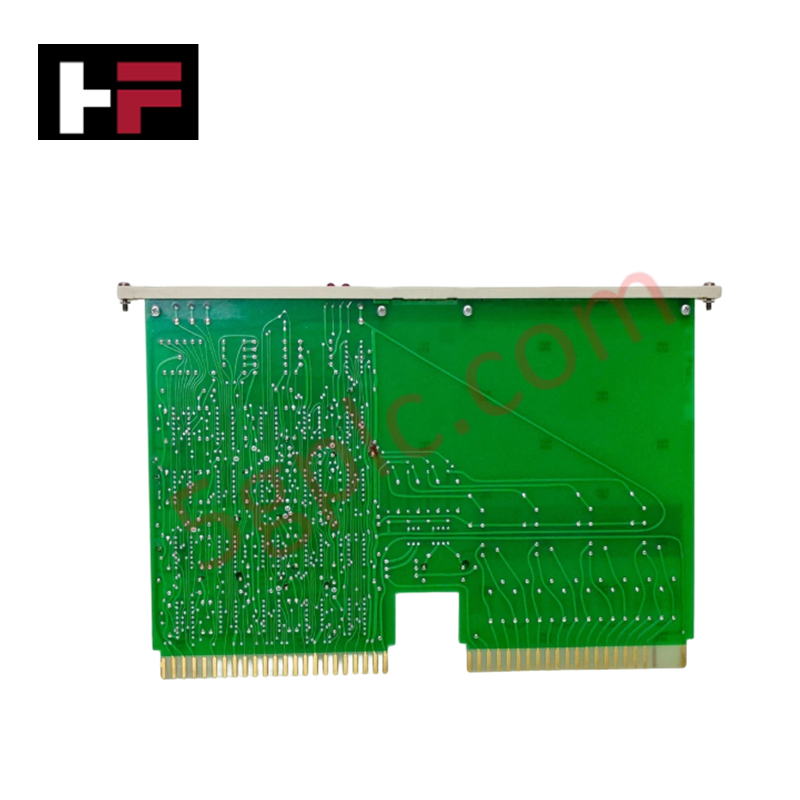

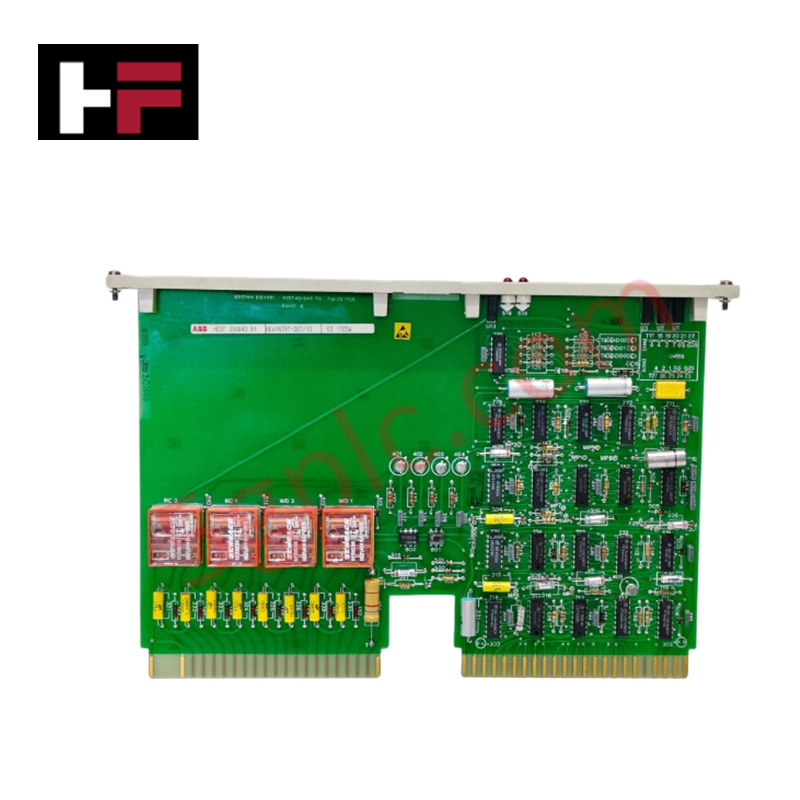

صُممت بطاقة الدوائر المطبوعة ABB HEDT 300843 R1 ED 1705a (HEDT 300843R1) لمعالجة الإشارات عالية السرعة ومعالجة التحكم الداخلي ضمن هياكل الرفوف الفرعية من ABB، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا. وتوجّه مجموعة لوحة الدوائر المطبوعة إشارات التحكم المحلية عبر لوحات التوصيل الخلفية القياسية للرفوف الفرعية، وتنفّذ روتينات المنطق في الوقت الفعلي مع الحفاظ على عزل كهربائي مستقر عبر دوائر المعالجة منخفضة الجهد.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | HEDT 300843 R1 ED 1705a |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | طاقة على مستوى اللوحة عبر قضيب لوحة التوصيل الخلفية |
| نوع اللوحة | لوحة دوائر مطبوعة / بطاقة تحكم |
| الإصدار | ED 1705a |
| نوع التركيب | تركيب موجهات البطاقة في الرف/الرف الفرعي |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
لوحة توصيل خلفية لشبكة حتمية ومعالجة الرف الفرعي
تتصل بطاقة HEDT 300843 R1 ED 1705a مباشرة بهياكل الناقل الداخلية لتنفيذ المهام الحتمية في الوقت الفعلي ضمن مجموعات وحدات التحكم من ABB. وتضمن سرعة اتصال ناقل لوحة التوصيل الخلفية والتزامن على مستوى الميكروثانية الحصول على استجابة تشخيصية سريعة ونقل الإشارات عبر فتحات النظام.
تحمي توافقية ذاكرة البرنامج الثابت الفلاشية ودرع التتبع المدمج قنوات المعالجة عالية التردد من التداخل الكهرومغناطيسي. وتمنع مراحل تخزين الإشارة المدمجة عابرة الحلقات الخارجية من التسبب في تدهور حالات المنطق الداخلية أو التأثير في دورات اتصال لوحة التوصيل الخلفية للنظام.
الأسئلة الشائعة
س: ما مصدر الطاقة الذي يزوّد بطاقة الدوائر المطبوعة HEDT 300843R1 بالطاقة؟
ج: تتلقى البطاقة طاقة التشغيل المستمرة مباشرة من قضبان طاقة لوحة التوصيل الخلفية للرف الفرعي عبر واجهة موصلها متعدد السنون.
س: كيف تُثبّت بطاقة HEDT 300843 R1 داخل هيكل الرف الفرعي؟
ج: تنزلق البطاقة على طول قنوات موجهات البطاقات القياسية في الرف الفرعي، وتُقفل في مكانها باستخدام براغي التثبيت الأمامية ومجموعات رؤوس دبابيس لوحة التوصيل الخلفية.
س: ما حدود درجة الحرارة البيئية المطبقة أثناء تشغيل البطاقة؟
ج: اللوحة مصنفة للعمل بشكل موثوق ضمن نطاق درجة حرارة محيطة يتراوح من -10 درجة مئوية إلى +60 درجة مئوية.
إرشادات التركيب الميداني
- اعزل جميع مصادر طاقة التيار المتردد/المستمر عن الرف الفرعي قبل إدخال مجموعة بطاقة HEDT 300843 R1 أو إخراجها.
- ارتدِ سوار معصم مضادًا للكهرباء الساكنة ومؤرضًا طوال عملية التعامل مع البطاقة، لمنع تلف الدوائر المتكاملة الحساسة بسبب التفريغ الكهروستاتيكي.
- حاذِ حافة اللوحة بعناية مع موجهات البطاقات العلوية والسفلية في الرف الفرعي قبل دفع الوحدة بإحكام داخل مقبس لوحة التوصيل الخلفية.
- أحكم ربط جميع براغي التثبيت الأمامية الأسيرة لضمان استمرارية تأريض هيكلية متينة ومنع الإزاحة الميكانيكية الناتجة عن اهتزازات الموقع.
- تأكد من توفر تدفق تهوية سلبية كافٍ عبر قفص البطاقات لمنع تراكم الحرارة داخل الغلاف.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
