تفاصيل المنتج

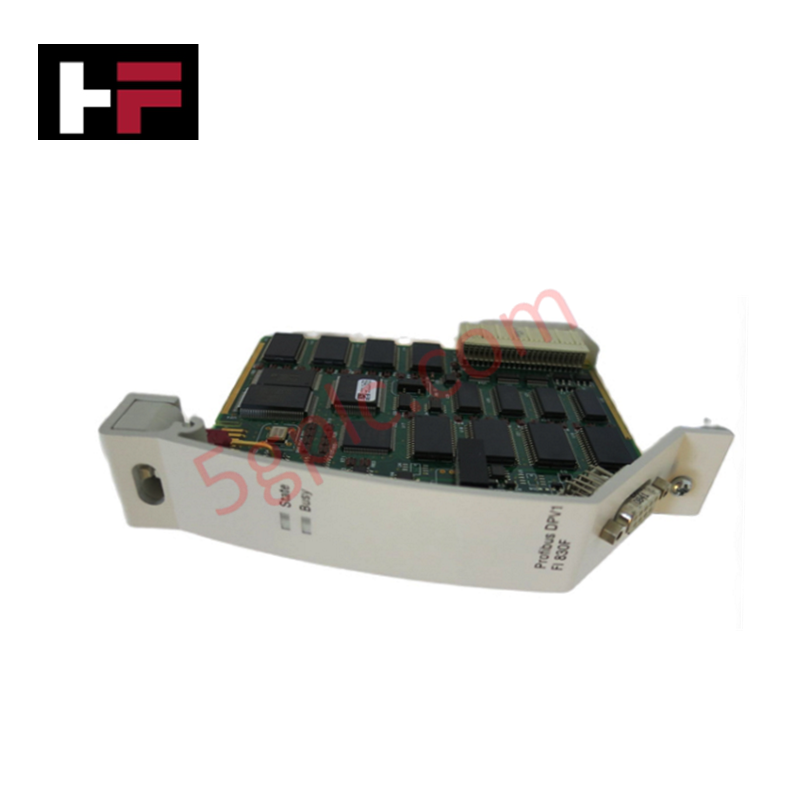

يعمل ABB FI 830F 3BDH000032R1، المعروف أيضًا باسم FI 830F وحدة الاتصال، كمكون مادي مخصص لتنفيذ واجهة حافلة الحقل PROFIBUS DP ضمن منصات نظام التحكم ABB Freelance 800F.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | FI 830F 3BDH000032R1 |
| العلامة التجارية | ABB |
| المنشأ | ألمانيا |
| الوزن | 0.26 كجم (0.57 رطل) |
| الأبعاد | 28 مم × 155 مم × 125 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يتم توفيرها عبر اتصال وحدة المعالجة المركزية للوحدة الأساسية |
| وحدات المعالجة المركزية المتوافقة | PM 802F، PM 803F |
| بروتوكول الشبكة | واجهة ماستر PROFIBUS DP |
| الواجهة الفيزيائية | مقبس Sub-D ب9 دبابيس |
| نوع التركيب | فتحة توصيل مباشرة على وحدة تحكم Freelance AC 800F |
سرعة اتصال حافلة الواجهة الخلفية وشبكات Profinet / EtherNet/IP الحتمية
يقوم FI 830F بتفريغ معالجة بروتوكول PROFIBUS DP مباشرة من معالج PM 802F أو PM 803F، محافظًا على سرعة اتصال حافلة الواجهة الخلفية عبر واجهة وحدة التحكم الداخلية. يعمل كواجهة ماستر، مما يتيح تبادل بيانات الإدخال/الإخراج الدوري في الوقت الحقيقي مع أجهزة الحقل مع الحفاظ على التزامن مع الشبكات الحتمية الأوسع. توفر ذاكرة الفلاش المدمجة توافقًا ثابتًا لمعالجة البروتوكول وإدارة التكوين عبر برنامج Freelance Engineering.
الأسئلة المتكررة
س: ما وحدات المعالجة المركزية المتوافقة مع وحدة FI 830F؟
ج: تم تصميم FI 830F خصيصًا للعمل مركبًا على وحدات التحكم الميدانية الأساسية PM 802F أو PM 803F.
س: كيف يتم تزويد وحدة حافلة الحقل FI 830F بالطاقة المنطقية؟
ج: يتم تزويد الطاقة مباشرة من اتصال الواجهة الخلفية لوحدة تحكم AC 800F بمجرد تركيب الوحدة في فتحتها المخصصة.
س: ما نوع الاتصال الفيزيائي المستخدم لخط PROFIBUS DP؟
ج: تتصل الوحدة بشبكة PROFIBUS DP عبر موصل أنثى D-sub قياسي ب9 دبابيس مركب على اللوحة الأمامية.
إرشادات التثبيت الميداني
- قم بإيقاف تشغيل رف وحدة تحكم AC 800F قبل إدخال أو إزالة وحدة الاتصال.
- قم بمحاذاة FI 830F مع فتحة التوسعة المخصصة على وحدة PM 802F أو PM 803F الأساسية.
- ادفع الوحدة بقوة حتى يتم تثبيت الموصل الخلفي في واجهة الحافلة الداخلية وتغلق المشابك الجانبية.
- قم بتوصيل موصل كابل PROFIBUS Sub-D المحمي ب9 دبابيس بواجهة اللوحة الأمامية وشد براغي التثبيت.
- تأكد من تأريض درع الكابل عند نقطة دخول اللوحة باستخدام مشبك تأريض منخفض المقاومة لتقليل تداخل الضوضاء عالية التردد.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
