تفاصيل المنتج

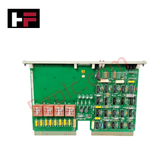

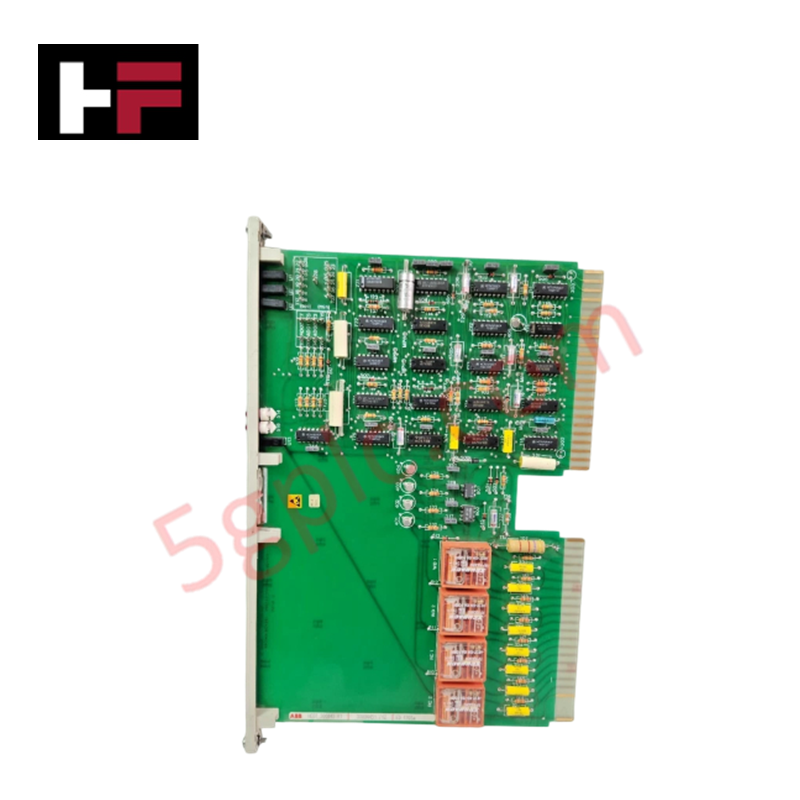

تعمل ABB ED1705a HEDT300843R1، والمُدرجة أيضًا باسم وحدة لوحة الدوائر ED1705a، كمكوّن عتادي مخصص لمعالجة الإشارات في الوقت الفعلي وتنفيذ منطق التحكم ضمن منصات ABB Procontic DP800. تدير الوحدة تكييف إشارات الإدخال/الإخراج وتنفيذ الخوارزميات محليًا بزمن استجابة أقل من أو يساوي 10 ms عبر بنية اللوحة الخلفية الداخلية.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | ED1705a |
| العلامة التجارية | ABB |
| رقم القطعة | HEDT300843R1 |
| نوع المنتج | لوحة دوائر صناعية / وحدة تحكم |
| جهد التشغيل | 24 VDC (+/-20%) |
| زمن الاستجابة | <=10 ms |
| توافق النظام | أنظمة التشغيل الآلي ABB Procontic DP800 |
| الأبعاد | 45 x 100 x 115 mm |
| الوزن | 0.3 kg |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | سلبي/منخفض الطاقة (مشتق من ناقل 24 VDC) |
| المنشأ | ألمانيا |
التوجيه الحتمي للشبكة وتوافق ذاكرة البرنامج الثابت
صُممت لوحة الدوائر ED1705a للتكامل داخل حوامل Procontic DP800، وتوجّه أطر البيانات في الوقت الفعلي عبر قنوات الناقل الداخلية بسرعة اتصال عالية. تُعزل خطوط الإشارة الفعلية لمنع التداخل المتبادل والتشويش الكهربائي من جانب الحقل من التأثير في حالات المنطق الداخلية. ويحافظ توافق ذاكرة البرنامج الثابت عبر حزمة برامج ABB Procontic على التنفيذ الحتمي للمهام ويمنع انقطاع الاتصال أثناء دورات فحص النظام.
الأسئلة الشائعة
س: هل يمكن استبدال الوحدة ED1705a أثناء تشغيل حامل Procontic DP800 المضيف؟
ج: لا. يجب عزل طاقة النظام قبل إزالة وحدة لوحة الدوائر أو إدخالها لتجنب حدوث أقواس كهربائية عبر أطراف اللوحة الخلفية ومنع تلف المنطق في وحدات التحكم المجاورة.
س: كيف تتعامل الوحدة مع تقلبات جهد التغذية على أطراف الطاقة الخاصة بها؟
ج: تقبل دوائر تنظيم الجهد المدمجة تفاوت دخل قدره 24 VDC +/-20%، وتعمل على ترشيح انخفاضات الجهد وارتفاعاته المفاجئة لضمان استقرار قضبان التشغيل الداخلية للتيار المستمر.
س: ما تأثير تجاوز عتبة الاستجابة البالغة 10 ms على التنفيذ في الوقت الفعلي؟
ج: تفرض عتاد اللوحة دورات معالجة خلال 10 ms؛ وأي تأخير في اتصال ناقل اللوحة الخلفية يتجاوز هذه العتبة يؤدي إلى تفعيل علامة خطأ في الناقل وإرسالها إلى وحدة التحكم الرئيسية.
إرشادات التركيب الميداني
اتبع إجراءات التركيب والتأريض الصناعية القياسية أثناء النشر الميداني:
- فصل الطاقة: أوقف مصدر الطاقة المساعد 24 VDC الذي يغذي حاوية الحامل قبل التركيب الفعلي أو الصيانة.
- الوقاية من التفريغ الكهروستاتيكي: ارتدِ سوار معصم مؤرضًا بالأرض عند التعامل مع اللوحة لحماية مكونات CMOS الحساسة للكهرباء الساكنة من التفريغ الكهروستاتيكي.
- تركيب البطاقة: حاذِ حواف لوحة الدوائر مع قضبان التوجيه المخصصة للحامل الفرعي. ادفع الوحدة بإحكام حتى يستقر الموصل الخلفي متعدد الأطراف بالكامل في مقبس اللوحة الخلفية.
- عزم إحكام المثبتات: أحكم ربط مسامير تثبيت اللوحة الأمامية بعزم أقصى قدره 0.4 N-m لمنع ارتخائها بسبب الاهتزاز في بيئات الخزائن عالية الاهتزاز.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
