تفاصيل المنتج

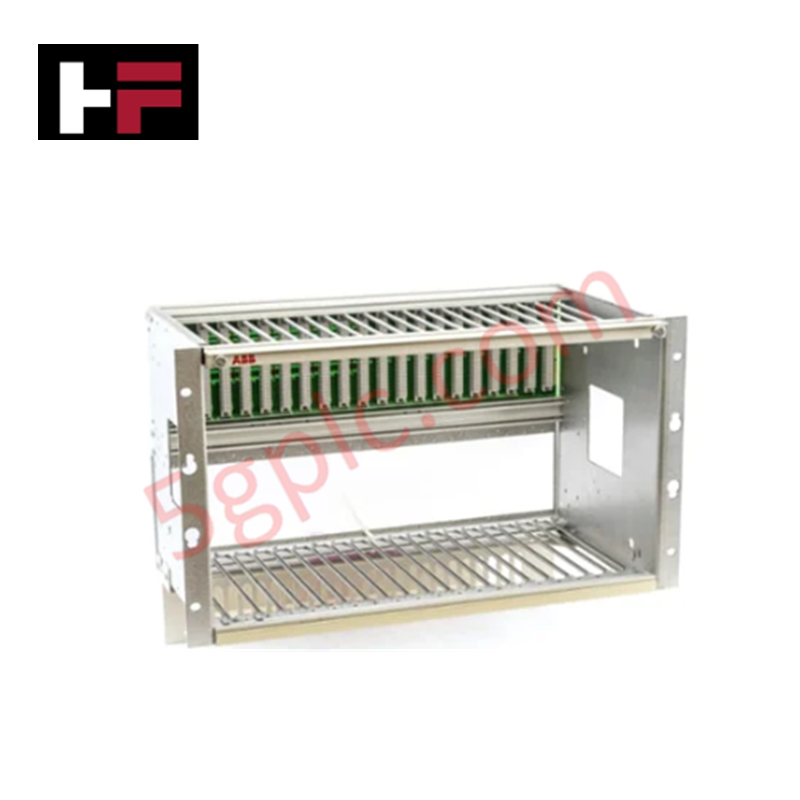

يعمل ABB DSRF 150 57310255-A كإطار معدات رئيسي DSRF 150 يُستخدم لتنفيذ الهيكل البنائي وتوزيع اللوحة الخلفية عبر منصات أنظمة MasterPiece / Advant OCS. يوفر التجميع توجيهًا ميكانيكيًا ومحاذاة قياسية للبطاقات الإلكترونية النشطة القابلة للانزلاق، مع الحفاظ على مسارات توزيع الطاقة ضمن ملفات الحماية الصارمة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | DSRF 150 |
| العلامة التجارية | ABB |
| معرف المنتج | 57310255-A |
| المنشأ | السويد |
| الوزن | 6.0 كجم صافي |
| الأبعاد | 255 مم × 345 مم × 480 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (الأساس القياسي للصندوق الصناعي الفرعي) |
| استهلاك الطاقة | إطار هيكلي سلبي (يوزع قضبان الطاقة الطرفية) |
| فئة WEEE | المنتج غير مشمول في نطاق WEEE |
| الوظيفة الأساسية | توجيه بطاقات الدوائر والاحتفاظ الميكانيكي |
الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج
يحدد تصميم الهيكل الحدود المطلقة لتوسيع كثافة الإدخال/الإخراج المحلية داخل خزانة التحكم. تتطابق فتحات الموصلات الفيزيائية مباشرة مع مسارات الطاقة والحافلات، مع الحفاظ على حدود المعاوقة المستمرة المطلوبة لرخص سرعة اتصال حافلة اللوحة الخلفية. تدعم هذه المصفوفة الهيكلية تدفق البيانات عبر شبكات Profinet / EtherNet/IP الحتمية من خلال تقليل الانحراف الهندسي، مما يضمن الحفاظ على التسامحات الميكانيكية للأطراف أثناء إجراءات صيانة توافق فلاش البرامج الثابتة الحية.
الأسئلة المتكررة
س: هل يسمح التصميم الفيزيائي لإطار DSRF 150 بالتبديل الساخن عبر الإنترنت لوحدات تزويد الطاقة؟
ج: DSRF 150 هو هيكل سلبي. تعتمد قدرات التبديل الساخن بشكل حصري على تصميم الوحدات النشطة القابلة للإدخال والدوائر الخلفية المثبتة داخل فتحات الإطار. تقبل الأدلة الهيكلية الأجهزة القابلة للتبديل الساخن إذا كانت مسارات الحافلة الأساسية تحتوي على آليات عزل الدائرة اللازمة.
س: كيف يتم ربط جهد الأرضي المشترك للنظام عبر مسارات دليل البطاقة؟
ج: تُدمج مسارات الدليل مباشرة في صفائح الألمنيوم الهيكلية، والتي يجب توصيلها بالأرضي الرئيسي للغلاف عبر مسامير أرضية مخصصة تقع في الجزء الخلفي من تجميع الإطار.
س: ما هي تأثيرات الانحراف الهيكلي على سرعات الاتصال متعددة القنوات داخل الرف؟
ج: تسبب الانحرافات أو عدم المحاذاة الميكانيكية داخل الإطار جلوسًا غير متساوٍ للأطراف على موصلات الحافلة الخلفية، مما يزيد من قيم السعة المحلية، ويؤدي إلى أخطاء بيانات عالية التردد واضطرابات في فترات الشبكة الحتمية.
إرشادات التثبيت الميداني
- ثبت الإطار على عناصر الهيكل الرئيسية للخزانة باستخدام معايير عزم الدوران المحددة لجميع المثبتات الميكانيكية لمنع تشوه الهيكل.
- حافظ على مسافة فراغ رأسية لا تقل عن 100 مم فوق وتحت غلاف الإطار لتسهيل التبديد الحراري الطبيعي بالحمل من أسطح البطاقات النشطة.
- تحقق من الاتصال الهيكلي بين مسمار الأرضي للإطار وحافلة الأرضي النحاسية للوحة الرئيسية باستخدام جديلة منخفضة المقاومة قبل إدخال الوحدات النشطة.
- تأكد من قفل جميع براغي تثبيت الوحدات بعد إدخال البطاقة لمنع تشوه التزحزح لدبابيس الاتصال الداخلية للوحة الخلفية تحت ظروف الاهتزاز العالي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
