تفاصيل المنتج

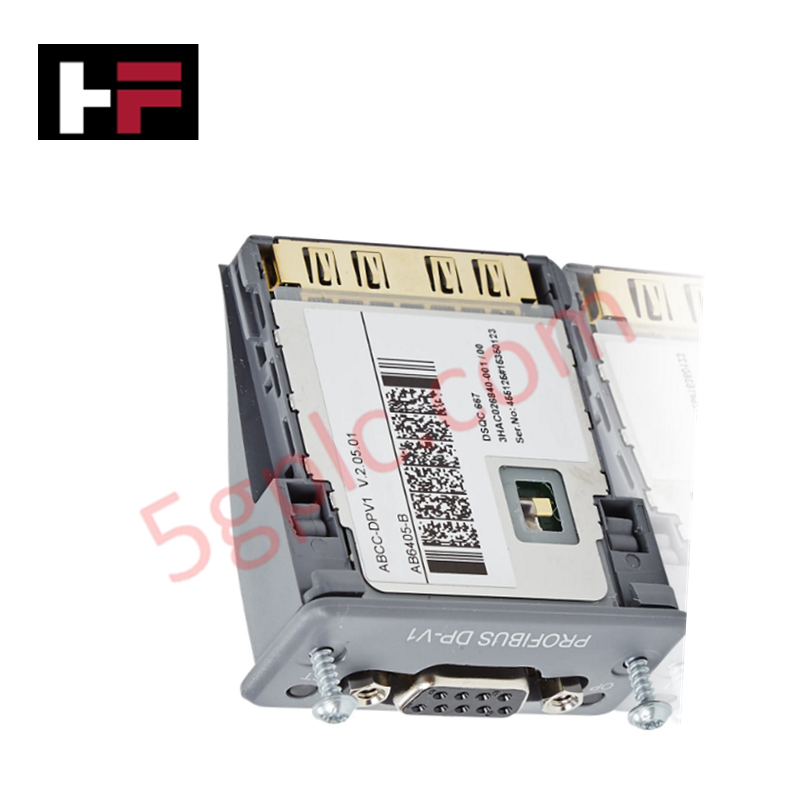

مُكوَّن للاتصال عبر Profibus في منصات تحكم IRC5، توفر لوحة ABB DSQC 667 (3HAC026840-001 لوحة Profibus) معالجة مباشرة للإشارات الفيزيائية لتكامل الحافلة الميدانية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DSQC 667 |
| العلامة التجارية | ABB |
| رقم القطعة | 3HAC026840-001 |
| المنشأ | السويد |
| الوزن | 0.028 كجم |
| الأبعاد | 50.5 مم × 22.3 مم × 56.5 مم |
| درجة حرارة التشغيل | البيئة الصناعية القياسية |
| استهلاك الطاقة | يعتمد على لوحة النظام الخلفية |
| نوع الواجهة | Profibus |
شبكات Profinet / EtherNet/IP الحتمية
تعمل DSQC 667 كطبقة واجهة اتصال لوحدة التحكم، مما يتيح تبادل بيانات حتمي بين وحدة تحكم الروبوت والأجهزة الميدانية المتصلة عبر Profibus DP. تستخدم الأجهزة إشارات حافلة موحدة لضمان تزامن الإطارات وسلامة البيانات عبر مقطع الشبكة. تعتمد توافق فلاش البرنامج الثابت على إصدار RobotWare المثبت؛ يجب على المستخدمين التأكد من أن برنامج النظام يدعم متطلبات ملف GSD الخاص باللوحة. تعمل اللوحة ضمن القيود الحتمية للحافلة الميدانية، مما يتطلب ضبط معدل البود بدقة وإنهاء الحافلة بشكل صحيح للحفاظ على دورات اتصال مستقرة.
الأسئلة المتكررة
س: هل يمكن تبديل DSQC 667 أثناء تشغيل وحدة تحكم IRC5؟
ج: لا. يجب تركيب أو إزالة اللوحة فقط عندما يكون نظام التحكم غير موصل بالطاقة لتجنب تلف دبابيس الاتصال في اللوحة الخلفية والدوائر المنطقية الداخلية.
س: ما هو السبب الرئيسي لأخطاء الاتصال الدوري مع هذه اللوحة؟
ج: عادةً ما تنتج أخطاء الاتصال عن دمج غير صحيح لملف GSD، أو عدم تطابق المعاوقة في كابل Profibus، أو غياب مقاومات الإنهاء عند نهايات مقطع الحافلة.
إرشادات التركيب الميداني
- حماية من التفريغ الكهروستاتيكي: استخدم سوار مضاد للكهرباء الساكنة وحافظ على بيئة عمل نظيفة أثناء التركيب لمنع تلف دوائر اللوحة بسبب التفريغ الكهروستاتيكي.
- التركيب الميكانيكي: أدخل اللوحة في الفتحة المخصصة على اللوحة الخلفية للاتصال. تحقق من أن آلية القفل مشدودة بالكامل لمنع فصل الاتصال بسبب الاهتزاز.
- إنهاء الحافلة: ركب مقاوم إنهاء بقيمة 220 أوم في كلا طرفي كابل Profibus لمنع انعكاسات الإشارة التي تسبب تلف إطارات البيانات.
- تأريض الكابل: تأكد من توصيل درع كابل Profibus بالأرضي المشترك عند نقطة دخول وحدة التحكم لتقليل الضوضاء والحفاظ على نسبة إشارة إلى ضوضاء جيدة.
- مطابقة معدل البود: تحقق من أن إعداد معدل البود في برنامج وحدة التحكم يتطابق بدقة مع معلمات العقد التابعة لمنع حدوث حالات تشخيص "bus-off".
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
