تفاصيل المنتج

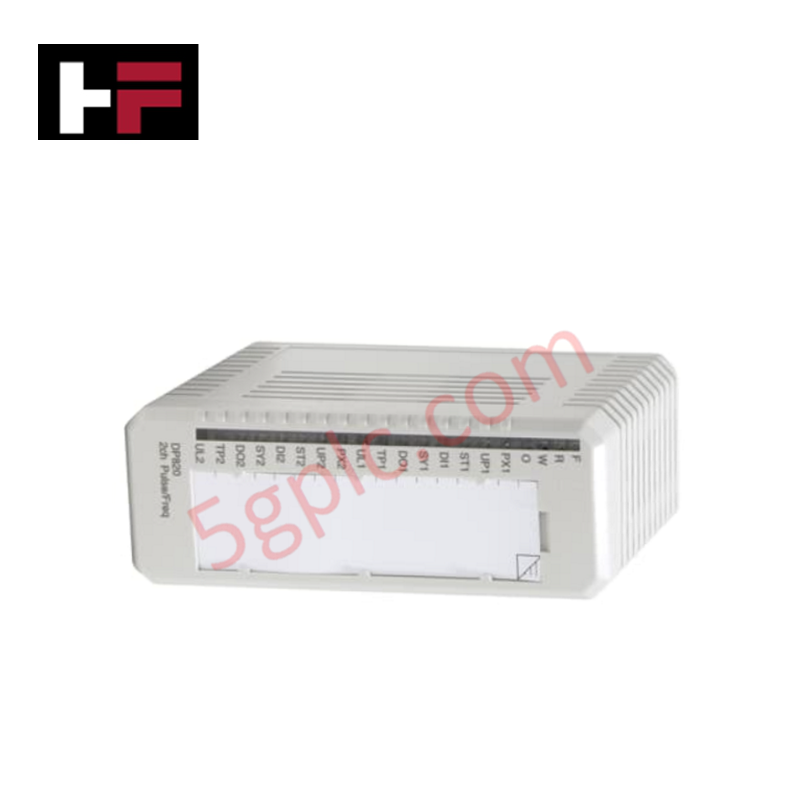

يعمل ABB DP820 3BSE013228R1، المعروف أيضًا باسم DP820 وحدة عد النبضات، كمكون مادي مخصص لمعالجة النبضات عالية السرعة وقياس التردد ضمن منصات ABB S800 I/O. تتصل الوحدة بإشارات ميدانية بجهد 24 فولت تيار مستمر عبر قناتين إدخال معزولتين بشكل فردي، حيث تقوم بتقييم عدد النبضات، معدلات التردد، ومدخلات الاتجاه لتنفيذ اكتساب الإشارات الرقمية لنظام التحكم.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | DP820 3BSE013228R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.15 كجم (0.33 رطل) |
| الأبعاد | 45 مم × 119 مم × 102 مم (111 مم بما في ذلك الموصل) |
| درجة حرارة التشغيل | حدود صناعية قياسية |
| استهلاك الطاقة | فقدان الطاقة: 2.5 W |
| نوع الوحدة | وحدة عد النبضات |
| عدد القنوات | 2 |
| مواصفات الإشارة | 24 VDC (12 - 32 VDC) |
| مقاومة الإدخال | 2.5 كيلو أوم (إدخال DI) |
| العزل | من قناة إلى أخرى ومن القناة إلى الدائرة المشتركة |
| جهد العزل المقنن | 50 V |
| جهد اختبار العزل | 500 VAC |
| تيار Modulebus +5 V | 120 mA |
| الحد الأقصى لطول كابل الحقل | 200 متر (218 ياردة) |
سرعة اتصال ناقل اللوحة الخلفية وفصل الإشارة
تتصل وحدة ABB DP820 بهيكل Modulebus المحلي S000 لنقل معلمات العد عالية السرعة مع الحفاظ على سرعة اتصال ناقل اللوحة الخلفية عبر مجموعة الإدخال/الإخراج. تقوم الدوائر المنطقية الداخلية بتحويل قطارات النبضات الواردة بجهد 24 VDC إلى قيم رقمية دون فرض حمل تيار إضافي على خط Modulebus +24 V (استهلاك 0 mA عند +24 V). العزل الجلفاني من قناة إلى أخرى المصنف عند 500 VAC يقمع الحلقات الأرضية والضوضاء المتداخلة، مما يحافظ على سلامة الإشارة وفترات التحديث الحتمية إلى وحدة المعالجة المركزية الرئيسية.
الأسئلة المتكررة
س: ما هو استهلاك الطاقة على ناقل اللوحة الخلفية لوحدة DP820؟
ج: تسحب الوحدة 120 mA من مصدر منطق Modulebus +5 VDC و0 mA من مصدر Modulebus +24 VDC.
س: هل يدعم عزل القناة إلى القناة على قنوات الإدخال في DP820؟
ج: نعم، كلا قناتي الإدخال معزولتان بشكل فردي عن بعضهما البعض وعن الدائرة المشتركة الداخلية للوحدة، مع جهد اختبار عزل مصنف 500 VAC.
س: ما هو الحد الأقصى الموصى به لطول الكابل لتوصيل أجهزة الاستشعار الميدانية بوحدة DP820؟
ج: الحد الأقصى لطول كابل الحقل بين جهاز استشعار النبض الميداني ووحدة إنهاء الوحدة (MTU) هو 200 متر (218 ياردة).
إرشادات التثبيت الميداني
- إدخال الوحدة وربط MTU: قم بمحاذاة وحدة DP820 مع فتحات التوجيه لوحدة إنهاء الوحدة S800 المتوافقة (MTU). ادفع الوحدة بقوة على موصل اللوحة الخلفية حتى يتم قفل الأقفال الميكانيكية بالكامل.
- توجيه كابل الحقل وحدود المسافة: قم بتوصيل مدخلات النبض 24 VDC باستخدام كابلات ملتوية مزدوجة معزولة. حدد طول كابلات الحقل إلى حد أقصى 200 متر. قم بتوجيه أسلاك الإدخال بشكل منفصل عن موصلات التيار المتردد عالية الجهد وأسلاك المحركات لتجنب الضوضاء الكهربائية المستحثة.
- ممارسات تأريض الدرع: قم بتوصيل دروع كابلات الحقل مباشرة إلى قضيب التأريض على كتلة طرف MTU أو شريط تأريض الحاوية باستخدام مشابك تأريض منخفضة المقاومة. حافظ على استمرارية التأريض عبر جميع صناديق التوصيل الميدانية.
- فحص مصابيح LED التشخيصية: عند تشغيل النظام، تحقق من أن مصابيح الحالة الأمامية تشير إلى التشغيل الطبيعي. تعرض مؤشرات حالة القناة (PX، UP، ST، DI، SY، DO، TP) ظروف إشارة الحقل النشطة وحالة الطاقة لكل قناة.
