تفاصيل المنتج

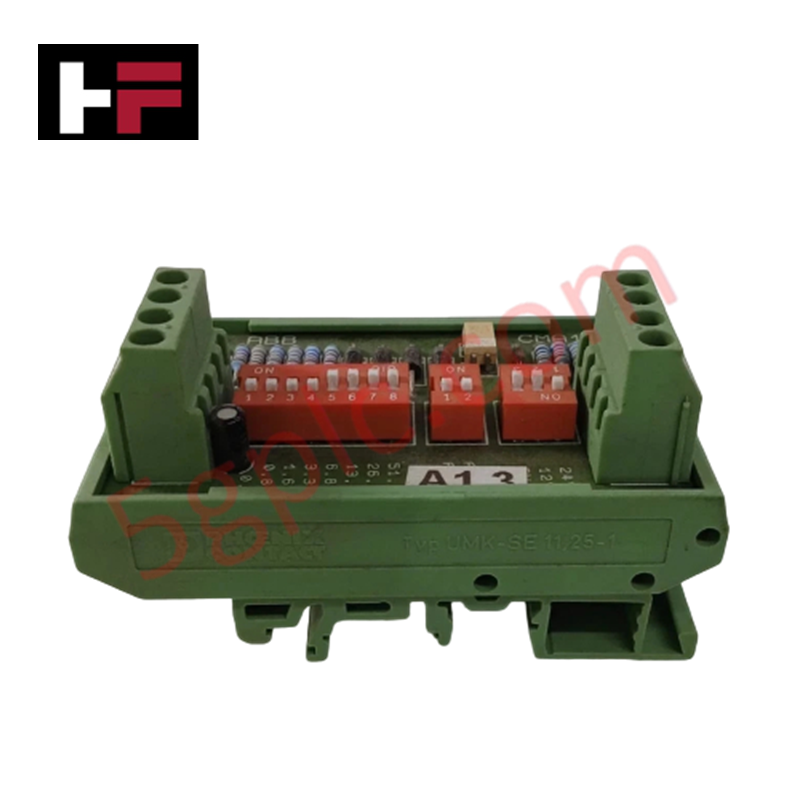

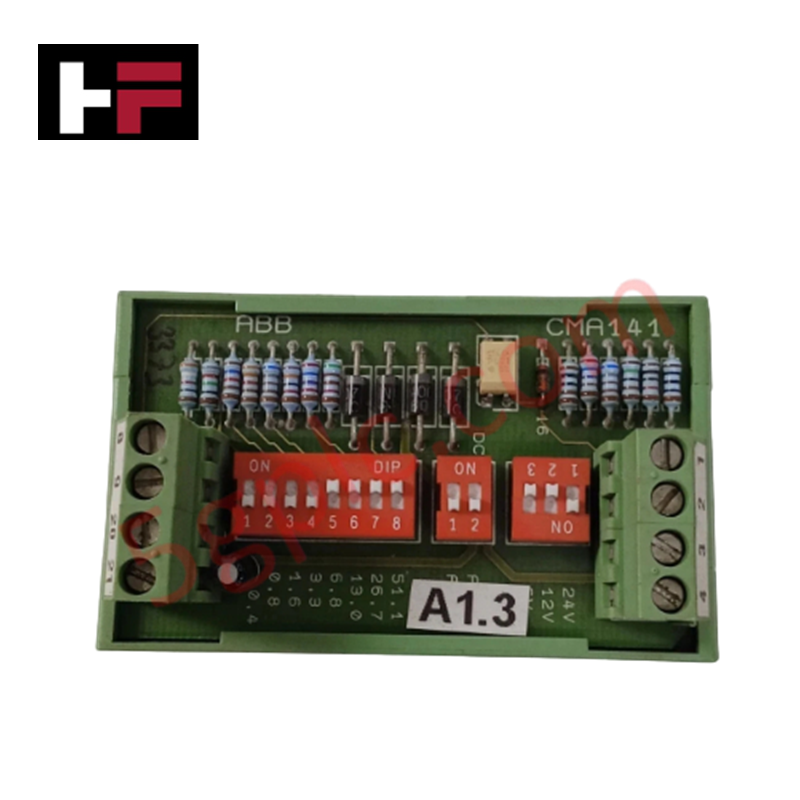

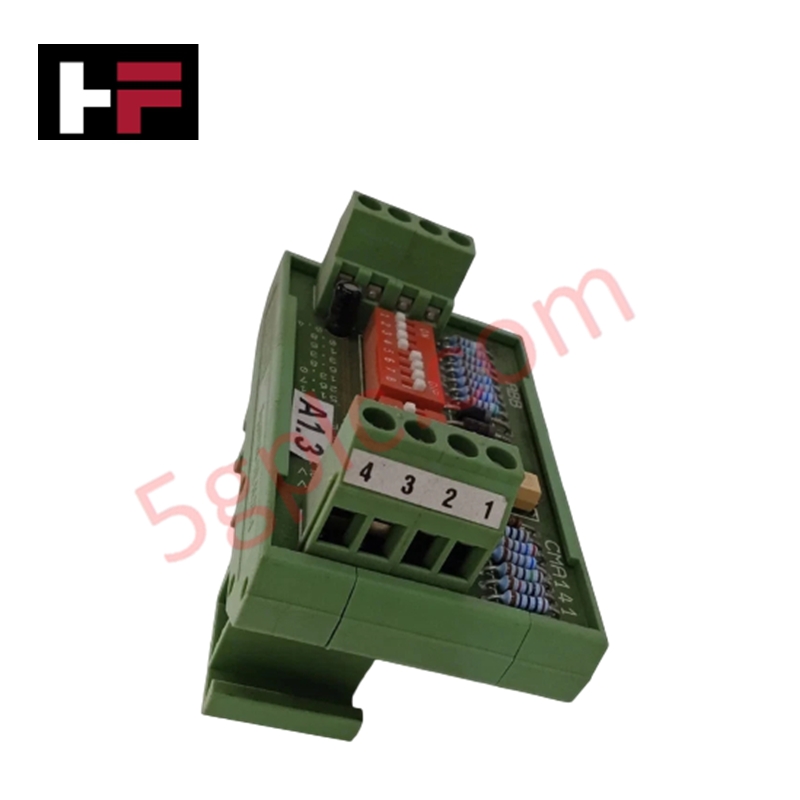

يعمل ABB CMA141، المعروف أيضًا باسم وحدة التوصيل CMA141، كمكون مادي مخصص لتجميع توصيلات الإشارات المنفصلة في الحقول ضمن وحدات الإدخال/الإخراج الموزعة وتجميعات PLC الفرعية.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | CMA141 |
| العلامة التجارية | ABB |
| المنشأ | السويد / سويسرا |
| الوزن | 0.45 كجم |
| الأبعاد | 178 مم (ارتفاع) × 125 مم (عرض) × 42 مم (عمق) |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية |
| استهلاك الطاقة | كتلة توصيل سلبية (لا تستهلك طاقة داخلية) |
| عدد الأطراف | 16 نقطة |
| الجهد الأقصى المقدر | 400 فولت تيار متردد / تيار مستمر |
| تصنيف التيار المستمر | 10 أمبير كحد أقصى لكل مسار طرفي فردي |
| فئة الحماية | IP20 (حماية من الأجسام الصلبة > 12 مم) |
| تكوين التركيب | تركيب على سكة DIN قياسية أو تركيب مباشر في خزانة اللوحة الفرعية |
| الشهادات | مطابقة CE |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تعمل كتلة التوجيه السلبية كطبقة واجهة ميكانيكية لملفات تعريف توسيع كثافة الإدخال/الإخراج العالية، مما يؤمن خطوط إنهاء الجهد العالي AC وDC خارج بطاقات المعالج المحلية. من خلال عزل الاضطرابات الجانبية الميدانية وتوزيع التيارات حتى 10 أمبير لكل نقطة، يسمح هذا الوحدة بأداء مستقر للوحة الخلفية دون التسبب في تغيرات حرارية أو نبضات ضوضاء قد تضعف شبكات Profinet / EtherNet/IP الحتمية أو تسبب أخطاء في سجلات حالة الذاكرة المحلية أثناء عمليات المسح النشطة للمعالج.
الأسئلة المتكررة
س: ما هي حدود السلامة للتيار والجهد عند تشغيل أحمال حثية متزامنة؟
ج: كل مسار طرفي منفصل مصمم هيكليًا لتحمل حتى 400 فولت تيار متردد/مستمر وحمل مستمر حتى 10 أمبير. ومع ذلك، عند تبديل المحركات الحثية أو ملفات الملف اللولبي، يجب تركيب دايودات إخماد خارجية أو شبكات RC لإخماد القوس عبر جهات التوصيل الطرفية.
س: هل يمكن تبديل هذه الوحدة الطرفية أثناء حمل كهربائي نشط بجهد 400 فولت؟
ج: لا. وحدة CMA141 هي كتلة طرفية ثابتة غير قابلة للفصل. يجب عزل جميع خطوط الطاقة الجانبية الميدانية حتى 400 فولت والتأكد من انقطاع التيار عند قاطع الدائرة الرئيسي قبل إزالة أسلاك الموصل أو فك تثبيت الوحدة الطرفية من سكة DIN.
إرشادات التثبيت الميداني
- تركيب على سكة DIN: قم بتثبيت الوحدة على سكك DIN القياسية المتناظرة. تأكد من أن مشبك التأريض الداخلي يلامس مباشرة الفولاذ على جزء نظيف غير مطلي من سكة الهيكل.
- طول تجريد الموصل: قم بتجريد عزل الأسلاك الميدانية وفقًا للمواصفات القياسية. أدخل أسلاك النحاس العارية بالكامل في صندوق المشبك اللولبي لضمان بقاء حاجز اللمس الأمامي IP20 سليمًا.
- حواجز توجيه الأسلاك: قم بتوجيه أسلاك التيار المتردد عالية الجهد (حتى 400 فولت) في قنوات أسلاك منفصلة عن كابلات حافلة الاتصالات ذات الجهد المنخفض DC لتقليل التداخل السعوي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
