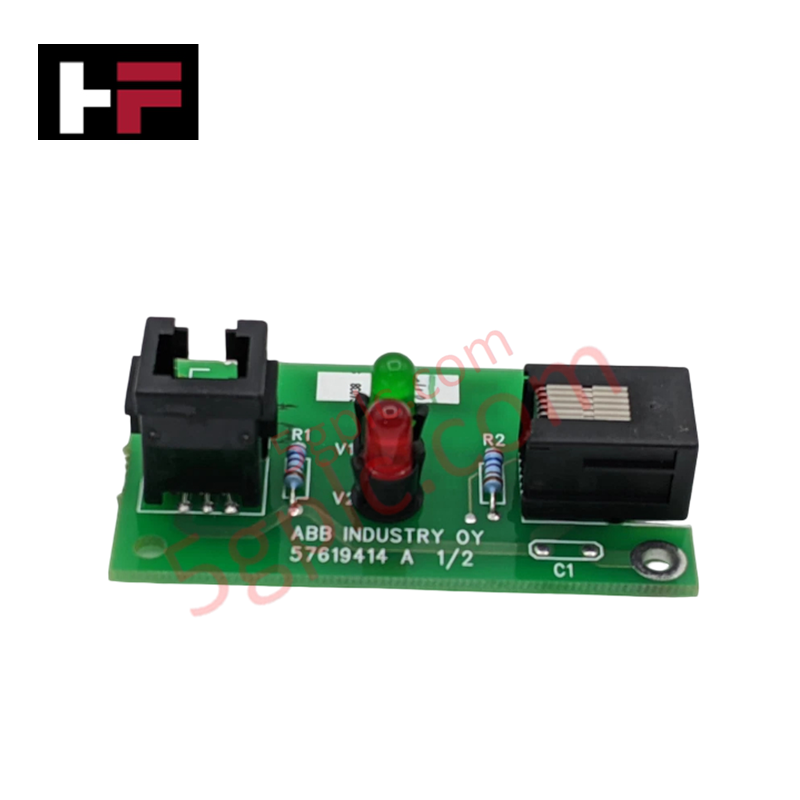

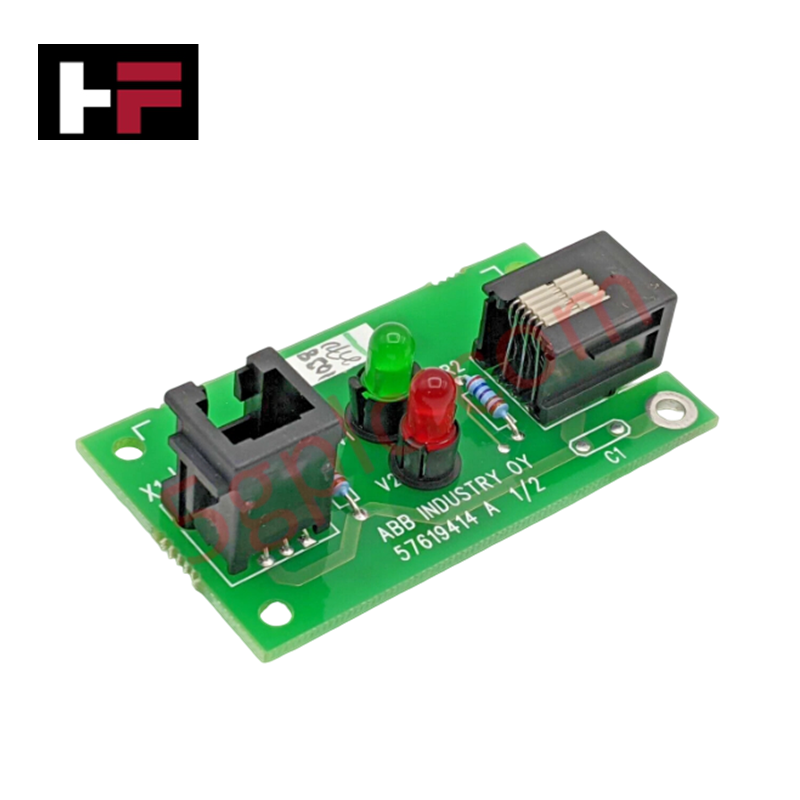

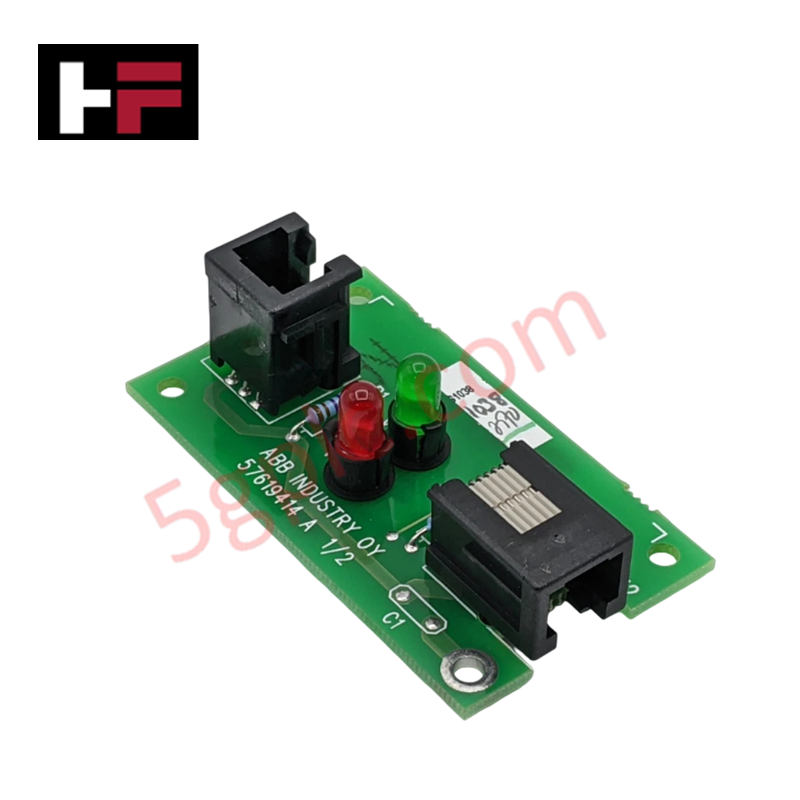

لوحة واجهة عاكس ABB 57619414 A

تعمل لوحة ABB 57619414 A، المُدرجة أيضًا باسم لوحة عاكس الواجهة 57619414 A، كمكوّن عتادي مخصص لعرض إشارات LED التشخيصية وتمرير الاتصالات داخل هياكل محركات ABB الصناعية.

مواصفات العتاد

سرعة اتصال ناقل اللوحة الخلفية وتوافق وميض البرنامج الثابت

توفر لوحة عاكس الواجهة 57619414 A عرضًا فوريًا للحالة من دون إضافة زمن انتقال أو التأثير في سرعة اتصال ناقل اللوحة الخلفية بين وحدات المحرك المضيفة. تعالج مؤشرات LED الخضراء المخصصة (الطاقة/التشغيل السليم) والحمراء (العطل/الإنذار) إشارات الحالة الرقمية منخفضة الجهد مباشرةً من وحدة التحكم الرئيسية. ويضمن توافق وميض البرنامج الثابت الموحّد عبر لوحة التحكم الرئيسية للمحرك تشخيصًا بصريًا متزامنًا أثناء دورات بدء تشغيل المحرك الديناميكية وتهيئته واستقصاء الأعطال.

الأسئلة الشائعة

س: ما وظائف مؤشري الإضاءة الأحمر والأخضر في لوحة 57619414 A؟

ج: يشير LED الأخضر إلى طاقة تغذية اسمية وحالة تشغيل فعالة، بينما يشير LED الأحمر إلى حدوث أعطال أو حالات إنذار أو أقفال اتصالات داخل المحرك المضيف.

س: كيف تُزوَّد لوحة LED ‏57619414 A بالطاقة فعليًا؟

ج: تُوفَّر الطاقة وإشارات منطق تشغيل التشخيص مباشرةً عبر وصلة الكابل الشريطي متعددة السنون أو موصل RJ المعياري المتصل بوحدة التحكم المركزية للمحرك.

س: هل يتطلب استبدال لوحة الواجهة 57619414 A إعادة وميض البرنامج؟

ج: لا يلزم وميض البرنامج؛ إذ تعمل الوحدة كلوحة مؤشرات وانتقال موصلات سلبية، مما يتيح استبدالها مباشرةً بالتوصيل والتشغيل.

إرشادات التركيب الميداني

1. افصل طاقة الخط الواردة إلى الحامل الفرعي للمحرك وانتظر 5 دقائق على الأقل حتى تُفرَّغ مكثفات ناقل التيار المستمر الوسيط.
2. تحقق من انعدام الجهد بين أطراف الطاقة الرئيسية باستخدام ملتيميتر مُعاير قبل لمس المكوّنات الداخلية.
3. ارتدِ سوار معصم للحماية من التفريغ الكهروستاتيكي موصولًا بالأرضي الوظيفي لمنع التلف الكهروستاتيكي لشبكات LED والمقاومات المثبتة سطحيًا.
4. حاذِ لوحة الدائرة 57619414 A مع دعامات تثبيتها في الهيكل، واضغط برفق كابلات إشارة RJ في مقابسها المخصصة حتى تُقفل.
5. ثبّت براغي تثبيت اللوحة، وأعد جهد التحكم المساعد، وراقب مصابيح LED للحالة للتأكد من سلامة النظام.
