تفاصيل المنتج

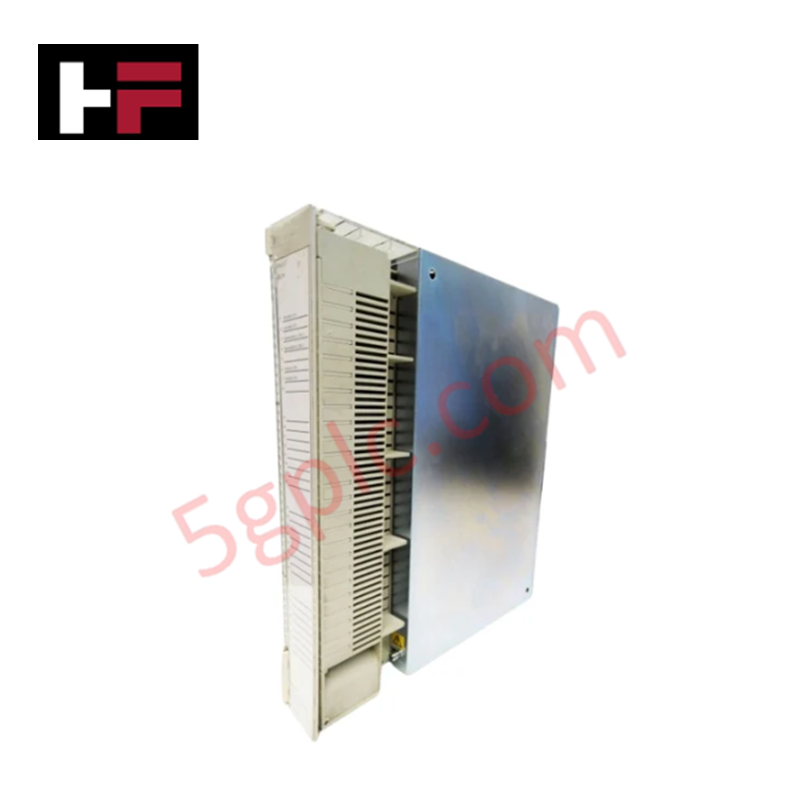

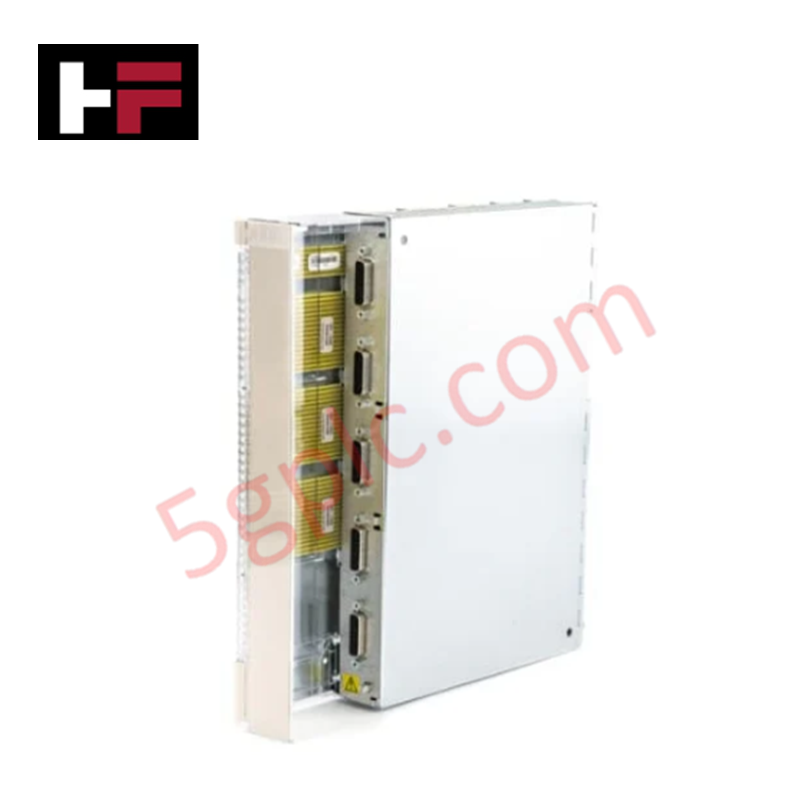

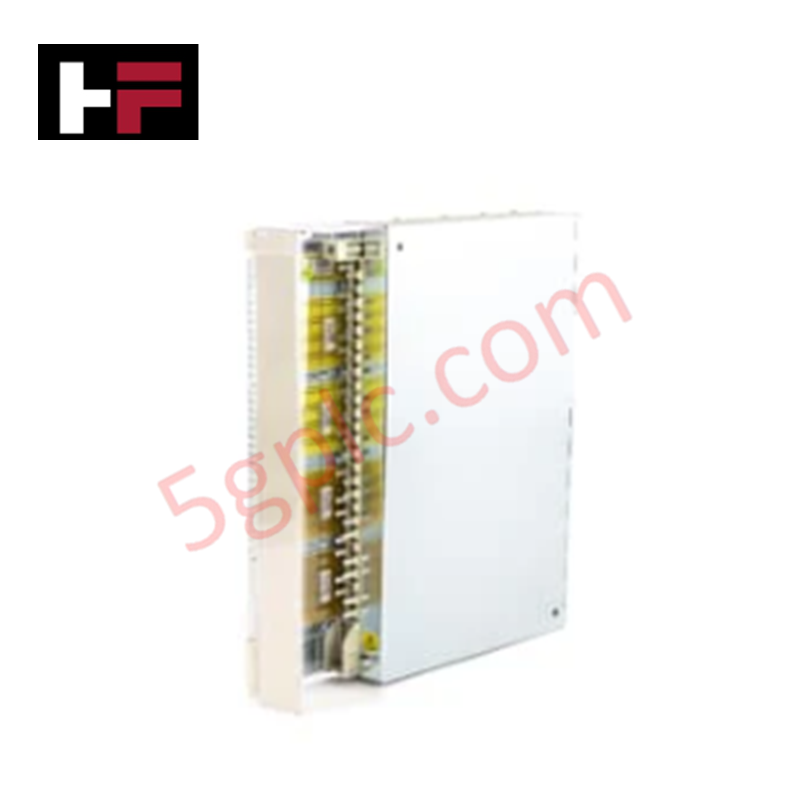

تعمل وحدة الإدخال/الإخراج ABB 3BHT300016R1، المعروفة أيضًا باسم DP620، كمكون مادي مخصص لتسجيل تردد النبضات الرقمية عالية السرعة ضمن منصات أنظمة التحكم من ABB.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 3BHT300016R1 (DP620) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 1.635 كجم |
| الأبعاد | 252 مم (العمق) × 273 مم (الارتفاع) × 40 مم (العرض) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (المواصفات الصناعية القياسية) |
| استهلاك الطاقة | مزود عبر واجهة الناقل الخلفي للنظام |
| عدد القنوات | 5 قنوات عداد نبضات مستقلة |
| تصنيف جهد الإدخال | نطاقات عتبة 5 فولت تيار مستمر / 24 فولت تيار مستمر |
| الحد الأقصى للتردد | 100 كيلو هرتز لكل قناة |
| نوع القناة | إدخال رقمي عالي السرعة (DI) |
| المعايير البيئية | متوافق مع RoHS (توجيه الاتحاد الأوروبي 2011/65/EU) |
| فئة WEEE | 5-معدات صغيرة (لا يتجاوز أي بعد خارجي 50 سم) |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تعمل الوحدة كبطاقة معالجة نبضات محلية تقوم بتفريغ مهام العد عالية التردد من المعالج الرئيسي، مما يمنع تقليل سرعة اتصال ناقل الناقل الخلفي. تقوم الوحدة الفرعية ذات الخمس قنوات بتحويل أنماط النبضات الواردة بسرعة 100 كيلو هرتز إلى أعداد صحيحة ثنائية يمكن الوصول إليها مباشرة بواسطة برنامج حلقة التحكم. يدعم هذا التمركز تكوينات توسيع كثافة الإدخال/الإخراج المتسقة عبر العقد البعيدة المرتبطة عبر شبكات Profinet / EtherNet/IP الحتمية، مع الحفاظ على التتبع في الوقت الحقيقي وضمان التوافق الصارم لفلاش البرامج الثابتة عبر رفوف الأتمتة القياسية.
الأسئلة المتكررة
س: كيف يتم تكوين عتبة الإدخال الفيزيائية بين إشارات منطقية 5 فولت تيار مستمر و24 فولت تيار مستمر؟
ج: يتم تعيين عتبات جهد إشارة الإدخال عبر اختيار توصيل الأسلاك الطرفية أو تخصيص برمجي. تقوم الدائرة المادية بتعديل مسارات تشبع العاكس الضوئي الداخلي لتتناسب بأمان مع مخرجات التشفير التفاضلي الصناعية القياسية 5 فولت تيار مستمر TTL أو 24 فولت تيار مستمر دون تعريض أطراف التوصيل للتلف.
س: ما هي قيود الناقل الخلفي أثناء حدوث تبديل ساخن لبطاقة DP620؟
ج: تعتمد معايير الإدخال أو الإخراج الفيزيائية على مواصفات الرف الفرعي المضيف. يجب عزل اللوحة تمامًا عن تدفقات النبضات عالية السرعة قبل الإخراج لمنع تلف سجلات العداد النشطة أو حدوث تقلبات جهد مرتدة على خطوط منطق الناقل الخلفي للنظام.
إرشادات التثبيت الميداني
- تثبيت الهيكل: قم بإدخال الوحدة عموديًا أسفل أدلة فتحة الرف. اضغط بقوة لضمان التوصيل الكامل لدبابيس موصل الناقل الخلفي قبل تشغيل الطاقة أو شد مسامير محاذاة اللوحة الأمامية.
- بروتوكول التظليل: قم بتوصيل دروع كابلات النبض عالية السرعة إلى قضيب تأريض مخصص بالقرب من نقطة الدخول في خزانة الحماية. لا تقم بتوصيل تأريض الدروع على التوالي لتقليل الضوضاء الكهرومغناطيسية وانعكاس الإشارة حتى 100 كيلو هرتز.
- فصل كابلات الإشارة: قم بتوجيه خطوط التشفير أو العد 5 فولت تيار مستمر و24 فولت تيار مستمر في صواني أسلاك منخفضة الجهد مستقلة. حافظ على مسافة فيزيائية كافية بعيدًا عن خطوط تغذية المحركات ثلاثية الطور وعناصر التبديل الحثي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
الدليل التقني ودليل الشراء
