تفاصيل المنتج

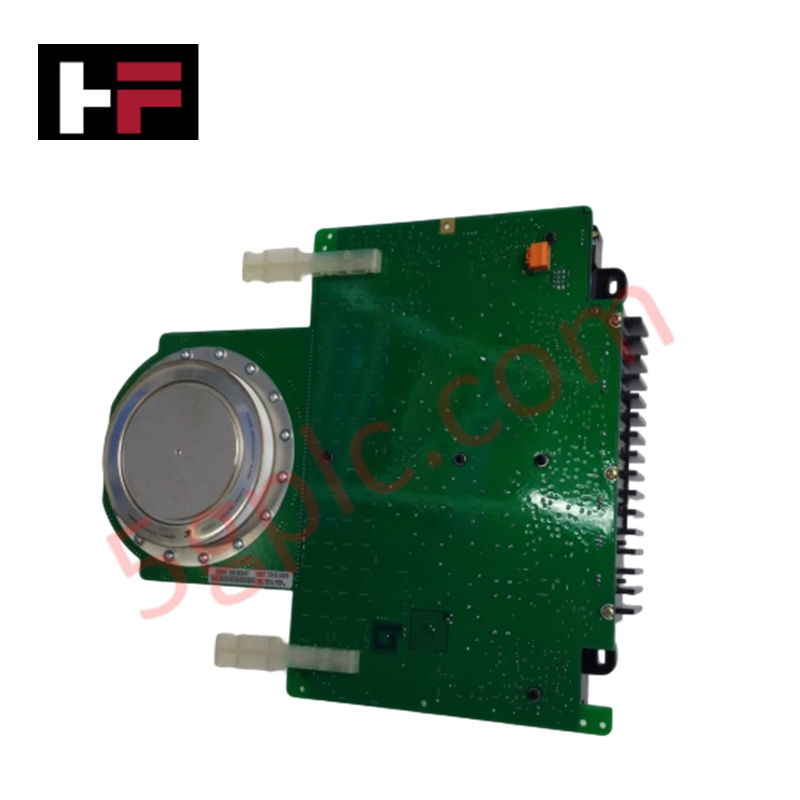

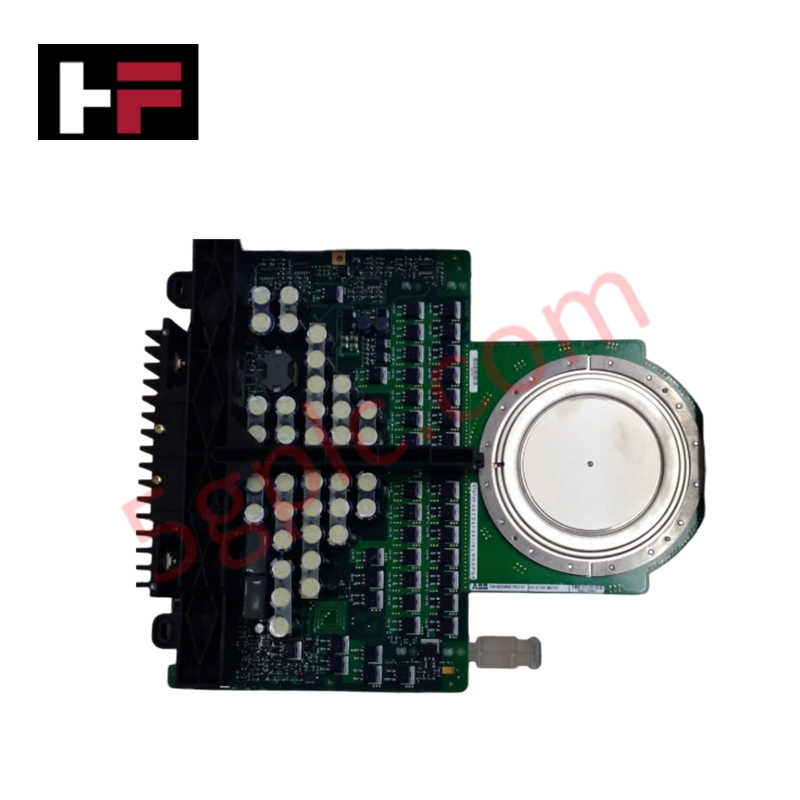

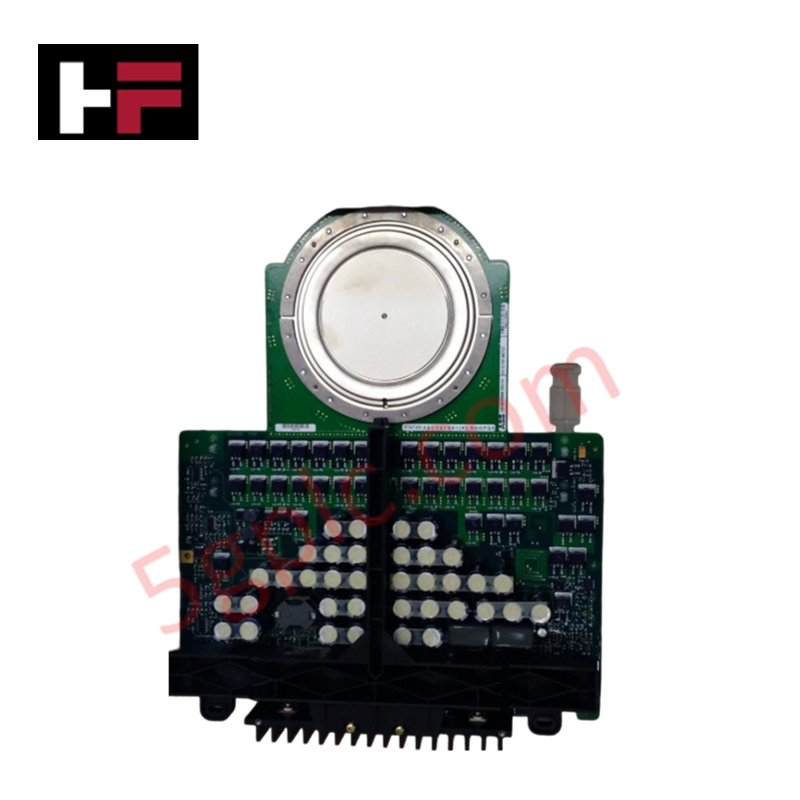

يعمل ABB 3BHE009681R0101، المعروف أيضًا باسم وحدة 5SHY3545L0009 IGCT، كمكون مادي مخصص للتبديل عالي القدرة بدون سنابر داخل شبكات محولات المحركات. تدمج الوحدة بين وحدة البوابة 3BHB013085R0001 ومنصة التحكم GVC750BE101 لتنفيذ تسلسلات التبديل الكهربائي عالية السرعة عبر التحكم المباشر في بوابة أشباه الموصلات.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 3BHE009681R0101 |
| العلامة التجارية | ABB |
| تسمية النوع / النموذج الأساسي | 5SHY3545L0009 |
| معرفات المكونات المرتبطة | 3BHB013085R0001 / GVC750BE101 |
| الأصل | توريد ABB القياسي |
| ملف التبديل | قدرة الإيقاف بدون سنابر |
| الأبعاد | 120 × 80 × 247 مم |
| الوزن | 3.4 كجم |
| درجة حرارة التشغيل | نطاق صناعي قياسي (راجع حدود غلاف النظام) |
| استهلاك الطاقة | يعتمد على تردد التبديل النشط والحمل |
التوافق مع شبكات Profinet و EtherNet/IP الحتمية
يتطلب استجابة التوقيت لأشباه الموصلات المتكاملة ذات التبديل البوابي تزامنًا بالميكروثانية مع سرعة اتصال ناقل الحافلة الخلفية لمحرك المضيف. لضمان تنفيذ روتينات الإيقاف بدون سنابر، تتطابق واجهة التحكم مع ملفات تعريف كثافة الإدخال/الإخراج العالية. تضمن توافق فلاش البرنامج الثابت عبر مجموعة التحكم المتصلة انتشار إشارات البوابة دون تذبذب الحزم عبر الشبكات الحتمية، مما يمنع اختلال الطور أثناء دورات التوصيل الثقيلة.
الأسئلة المتكررة
س: هل يمكن تبديل وحدة 5SHY3545L0009 IGCT أثناء تشغيل النظام النشط؟
ج: لا. التبديل الساخن لهذه الوحدة ممنوع تمامًا. يجب عزل الرابط الرئيسي للتيار المستمر وجميع قضبان طاقة البوابة المساعدة والتحقق من تفريغها بالكامل قبل التعامل الفيزيائي لتجنب وميض القوس أو تلف الأطراف.
س: ما الفائدة الفيزيائية لتصميم الإيقاف بدون سنابر؟
ج: يسمح التصميم بدون سنابر بالإيقاف المباشر للدائرة عند حدود التيار العالية دون الحاجة إلى شبكات حماية سلبية خارجية، مما يقلل من الحجم الهيكلي داخل غلاف المحول.
س: كيف تُرسل الأوامر إلى لوحة البوابة؟
ج: تُنقل أوامر الإطلاق والحالة عبر واجهات الألياف البصرية المرتبطة بلوحة السائق لضمان عزل عالي ضد الضوضاء الكهرومغناطيسية.
إرشادات التركيب الميداني
- تركيب التثبيت المعاير: قم بتركيب الوحدة داخل إطار الضغط المخصص. تأكد من تطبيق القوة الميكانيكية المحددة من المصنع للحفاظ على الاتصال الكهربائي الصحيح والتبديد الحراري.
- عزل إشارة الألياف البصرية: وجه جميع مسارات التحكم البصرية عبر قنوات معزولة. حافظ على الحد الأدنى لنصف قطر الانحناء لتجنب تلاشي الإشارة أو كسر الألياف الفيزيائي.
- تحضير سطح المشتت الحراري: تحقق من أن جميع أسطح تلامس كتلة التبريد نظيفة، مستوية وخالية من الأكسدة. ضع طبقة موحدة من مادة الواجهة الحرارية الموصى بها قبل الضغط الميكانيكي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
