تفاصيل المنتج

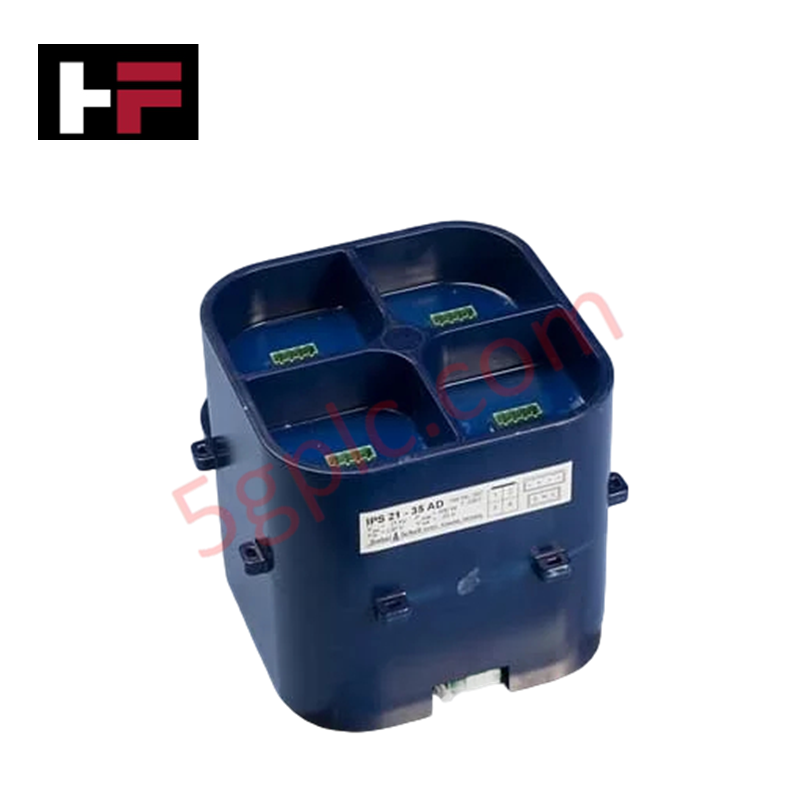

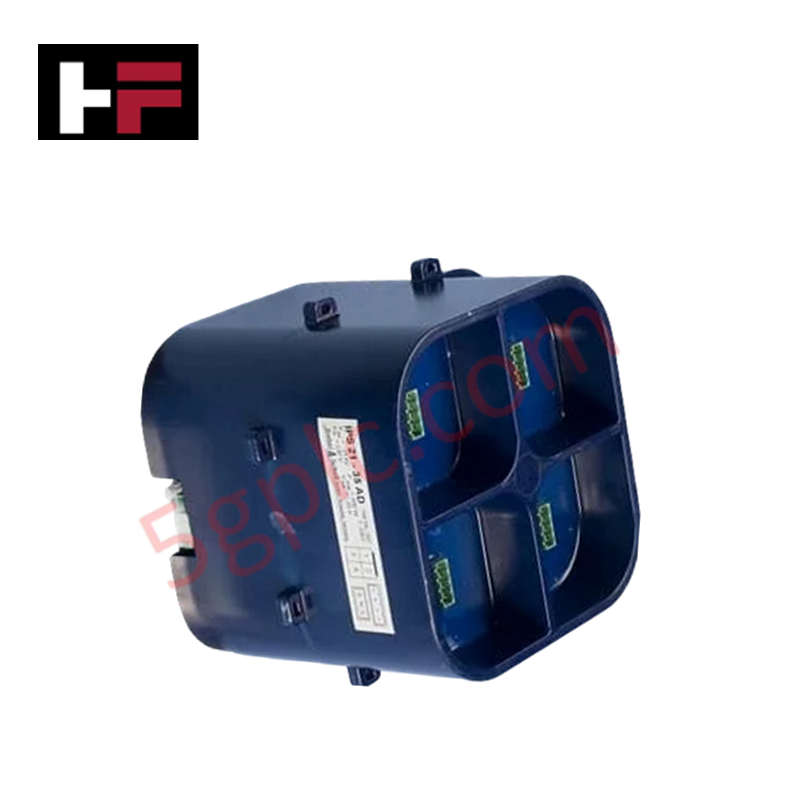

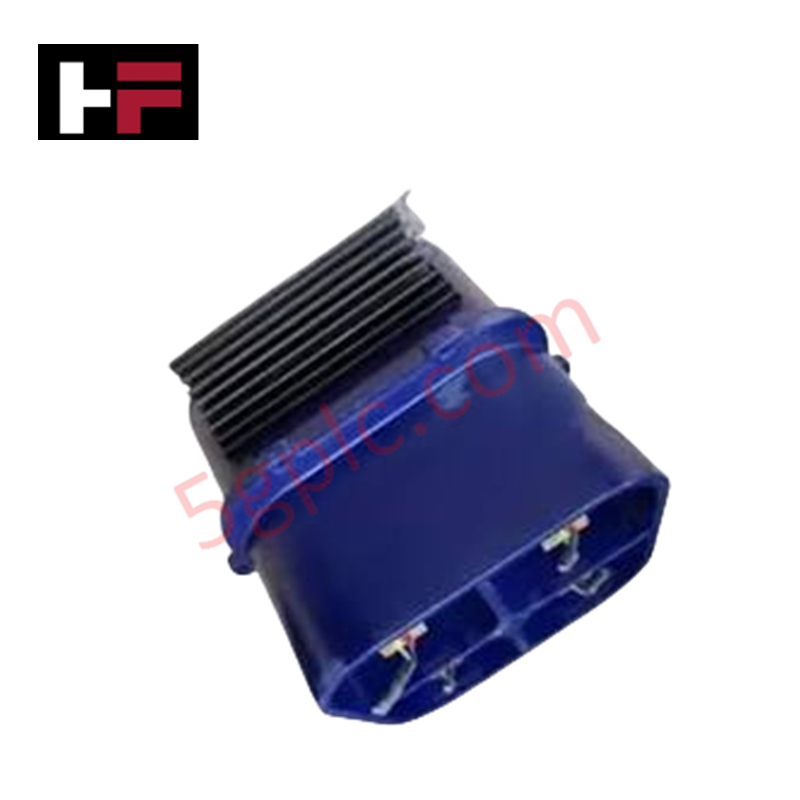

يعمل ABB 3BHB017688R0001، المدرج أيضًا باسم مزود الطاقة المعزول 3BHB017688R0001، كمكوّن عتادي مخصص للعزل الجلفاني وتحويل جهد التيار المستمر ضمن خزائن التحكم وأنظمة القيادة من ABB. ويحوّل الجهاز دخل تيار متردد واسع النطاق بجهد 90-264 VAC إلى خرج منظم بجهد 24 VDC وبحمل مستمر قدره 1 A، مما يوفر طاقة مستقرة مع الحفاظ على الفصل الجلفاني بين قضبان طاقة النظام.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 3BHB017688R0001 |
| العلامة التجارية | ABB |
| الوزن | وزن الشحن: 3 kg |
| الأبعاد | 100 x 60 x 25 mm |
| درجة حرارة التشغيل | درجة الحرارة المحيطة القياسية للوحة التحكم (-20 إلى 60 deg C) |
| استهلاك الطاقة | يعتمد على الحمل / قدرة الخرج 24 W |
| نطاق جهد الدخل | 90-264 VAC |
| جهد الخرج | 24 VDC |
| تيار الخرج | 1 A |
| تموج الخرج | <1% |
| جهد العزل | 3000 VRMS |
عزل طاقة اللوحة الخلفية وقضبان الطاقة محددة التوقيت
يوفر 3BHB017688R0001 عزلًا جلفانيًا عاليًا مصنفًا عند 3000 VRMS لمنع تيارات حلقات التأريض وارتفاعات الجهد العابرة من الانتقال بين مصادر طاقة المجال وقضبان التحكم المنطقية. ومن خلال خفض تموج جهد الخرج إلى أقل من 1%، تحافظ الوحدة على ظروف طاقة مستقرة لواجهات اتصال اللوحة الخلفية وحلقات المستشعرات المتصلة. ويحافظ قضيب التيار المستمر النظيف هذا على توافق ذاكرة البرنامج الثابت ويمنع انقطاع الاتصالات على الشبكات محددة التوقيت Profinet / EtherNet/IP أثناء تقلبات مصدر الخط.
الأسئلة الشائعة
س: ما الحماية التي توفرها مواصفة العزل البالغة 3000 VRMS في التطبيقات الميدانية؟
ج: يحمي العزل الجلفاني البالغ 3000 VRMS إلكترونيات المعالجة الداخلية وقضبان اللوحة الخلفية من اندفاعات الجهد العالي وتيارات الأعطال وحلقات التأريض الناشئة على خطوط دخل التيار المتردد.
س: كيف تؤثر مواصفة تموج الخرج في حلقات دخل/خرج الأتمتة الحساسة؟
ج: يضمن الحفاظ على تموج الخرج عند أقل من 1% طاقة 24 VDC نظيفة، مما يمنع ضوضاء الإشارة أو انحراف القياس في المحولات التناظرية المتصلة وبطاقات المنطق الخاصة باللوحة الخلفية لوحدة التحكم.
س: ما حدود خط دخل التيار المتردد التي تدعمها مرحلة تحويل الطاقة المدمجة؟
ج: تقبل دوائر التبديل الداخلية نطاق دخل تيار متردد أحادي الطور عالميًا من 90 VAC إلى 264 VAC دون الحاجة إلى إعادة تهيئة وصلات جسدية.
إرشادات التركيب الميداني
- فصل الطاقة وتأمينها: افصل مصدر دخل التيار المتردد الرئيسي واقفله قبل إجراء أي توصيلات بالأسلاك إلى أطراف مزود الطاقة.
- الخلوص وتدفق الهواء: ثبّت الوحدة على سطح لوحة قياسي أو مجموعة قضبان، مع الحفاظ على خلوص رأسي كافٍ أعلى الوحدة وأسفلها للسماح بتبديد الحرارة بالحمل الحراري.
- توصيل الأسلاك بالأطراف: ركّب حلقات كبس للأسلاك على خطوط التيار المتردد الداخلة وكابلات 24 VDC الخارجة قبل تثبيتها في الأطراف اللولبية لضمان انخفاض مقاومة التلامس.
- التأريض الوقائي: ثبّت سلك تأريض منخفض الممانعة في طرف التأريض PE المخصص لتمكين وظيفة كبت الاندفاعات وحجب العزل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
